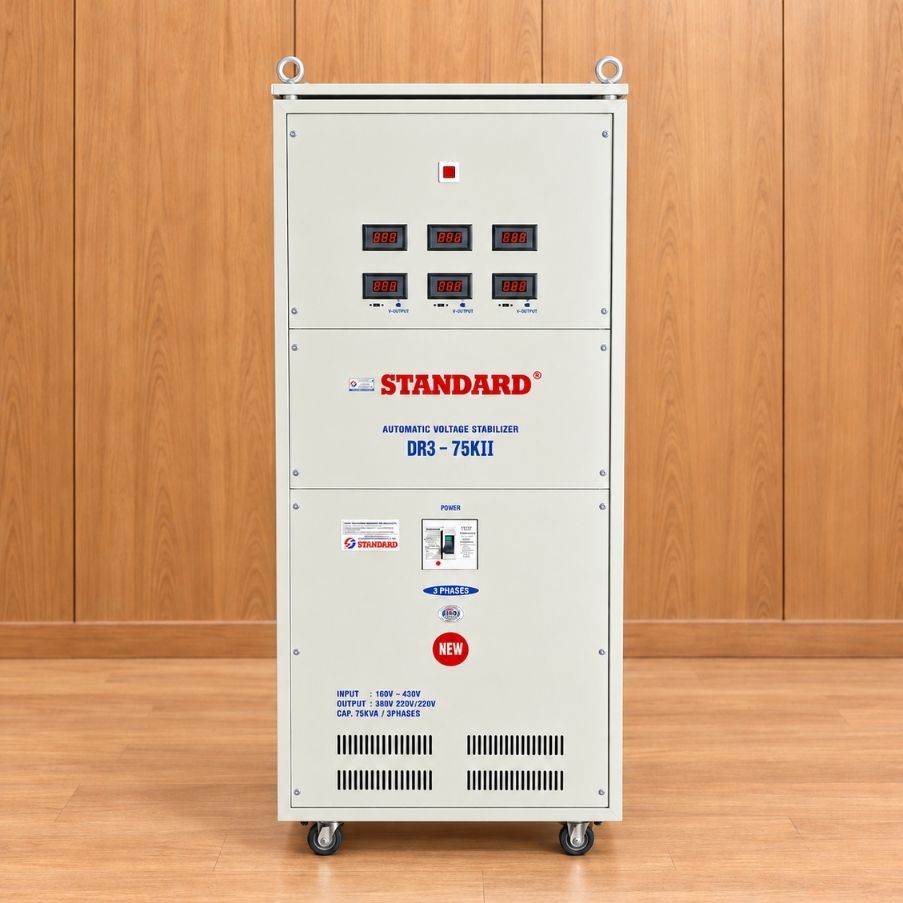

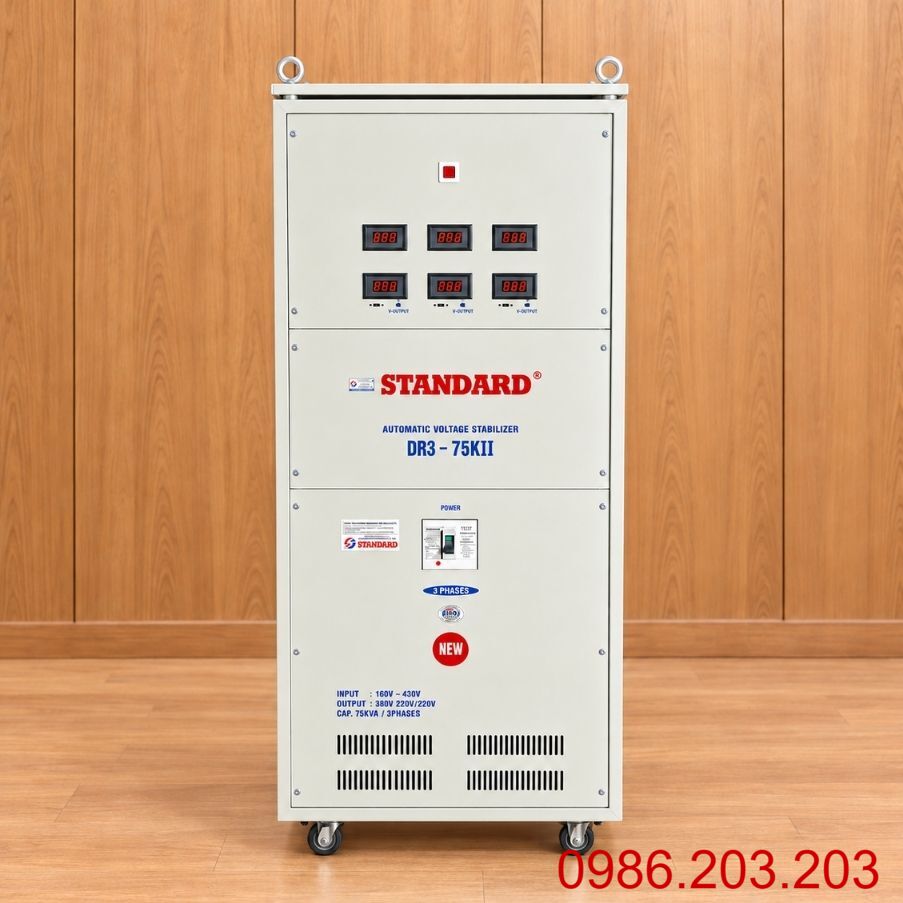

Ổn Áp Standard 3 Pha 75KVA DR3-75KII Dải 160V-430V

Ổn áp Standard 3 pha 75KVA DR3-75KII dải 160V-430V là thiết bị ổn định điện áp tự động dành cho nhà xưởng, cơ sở sản xuất và hệ thống điện công nghiệp thường xuyên gặp tình trạng điện yếu, sụt áp sâu hoặc điện áp tăng giảm thất thường. Với công suất biểu kiến 75KVA và dải điện áp đầu vào rộng, sản phẩm hỗ trợ duy trì điện áp phù hợp cho máy móc, motor và các thiết bị sử dụng nguồn điện 3 pha.

Trong thực tế sản xuất, nhiều nhà xưởng gặp tình trạng máy móc hoạt động không ổn định, motor khởi động khó khăn hoặc tủ điều khiển liên tục báo lỗi khi điện áp nguồn thay đổi. Đặc biệt tại những khu vực xa trạm biến áp, cuối đường dây hoặc có nhiều thiết bị hoạt động đồng thời, hiện tượng sụt áp có thể ảnh hưởng đáng kể đến quá trình sản xuất.

Standard DR3-75KII được thiết kế để điều chỉnh điện áp trong phạm vi 160V-430V, phù hợp với những hệ thống có nguồn điện thường xuyên biến động mạnh. Thiết bị có thể sử dụng cho motor 3 pha, máy cơ khí, hệ thống bơm, tủ điều khiển và các nhóm phụ tải có tổng công suất tương ứng.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 75KVA 3 Pha

Standard DR3-75KII nổi bật với dải điện áp đầu vào rộng, phù hợp với những nhà xưởng có nguồn điện không ổn định hoặc thường xuyên xảy ra hiện tượng sụt áp sâu. Thiết bị tự động điều chỉnh điện áp nhằm hỗ trợ duy trì nguồn điện phù hợp cho phụ tải trong phạm vi thiết kế.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 160V-430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng giảm mạnh trong phạm vi làm việc.

• Công suất biểu kiến 75KVA: Phù hợp với nhóm phụ tải 3 pha có tổng công suất và dòng điện nằm trong khả năng đáp ứng của máy.

• Ổn định điện áp tự động: Theo dõi sự thay đổi của nguồn và thực hiện bù tăng hoặc giảm điện áp.

• Cơ cấu điều chỉnh servo: Hỗ trợ điều chỉnh điện áp thông qua hệ thống điều khiển và cơ cấu tiếp điện.

• Phù hợp khu vực điện yếu: Có thể cân nhắc sử dụng tại nhà xưởng xa trạm biến áp hoặc cuối đường dây.

• Hỗ trợ vận hành máy móc: Giúp motor, máy cơ khí và thiết bị sản xuất được cấp nguồn trong điều kiện điện áp phù hợp hơn.

• Ứng dụng linh hoạt: Có thể sử dụng cho từng thiết bị hoặc nhóm phụ tải có công suất tương ứng.

Đối với hệ thống sản xuất hoạt động liên tục, việc duy trì điện áp phù hợp góp phần hạn chế những ảnh hưởng bất lợi do điện áp dao động, đồng thời giảm nguy cơ gián đoạn vận hành liên quan đến nguồn điện.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Standard DR3-75KII

Ổn áp Standard 3 pha 75KVA sử dụng cơ cấu điều chỉnh điện áp tự động nhằm bù tăng hoặc giảm điện áp khi nguồn điện lưới thay đổi. Các bộ phận bên trong phối hợp để giám sát nguồn điện, xử lý tín hiệu và điều chỉnh điện áp đầu ra.

Cấu tạo cơ bản thường gồm:

• Hệ thống cuộn dây biến áp: Thực hiện chức năng điều chỉnh điện áp theo mức yêu cầu.

• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình cảm ứng điện từ.

• Mạch điều khiển điện tử: Giám sát điện áp nguồn và xử lý tín hiệu điều chỉnh.

• Động cơ servo: Điều khiển cơ cấu thay đổi vị trí tiếp xúc trên cuộn dây.

• Chổi than tiếp điện: Thực hiện tiếp xúc điện trong quá trình điều chỉnh điện áp.

• Hệ thống đóng cắt và bảo vệ: Hỗ trợ xử lý những tình trạng bất thường tùy theo cấu hình thực tế.

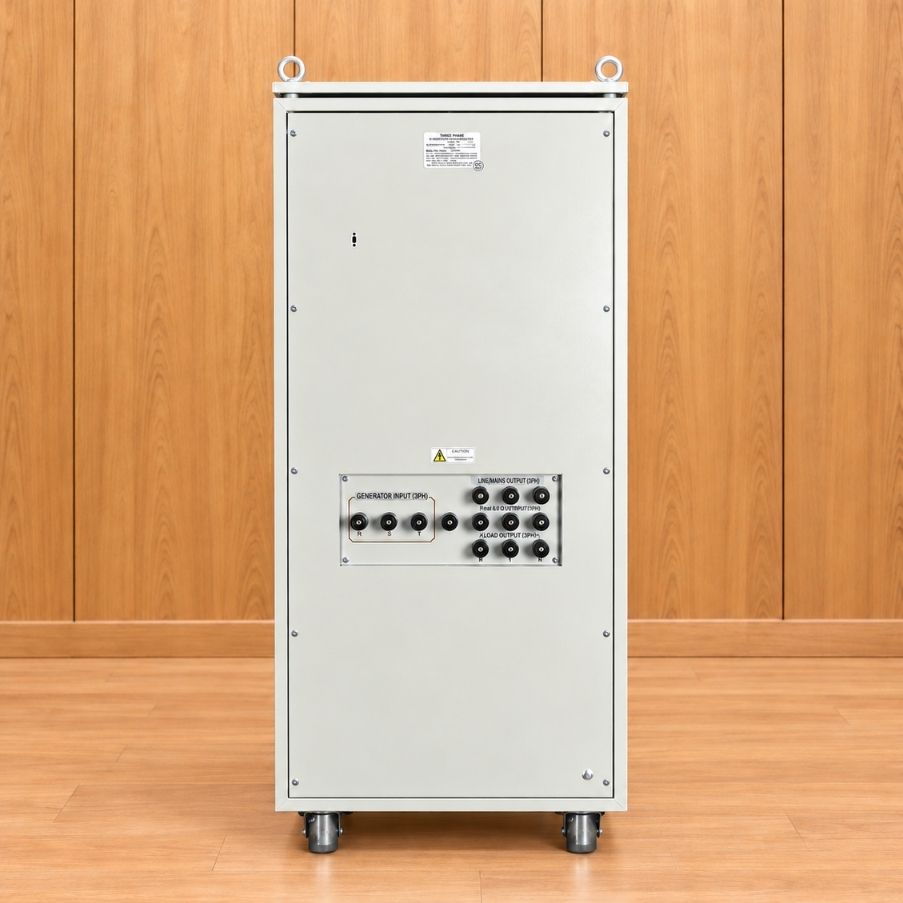

• Vỏ máy và đầu đấu nối: Bảo vệ linh kiện bên trong và tạo vị trí kết nối nguồn điện với phụ tải.

Nguyên lý hoạt động: Khi điện áp đầu vào tăng cao hoặc giảm thấp, mạch điều khiển phát hiện sự sai lệch và gửi tín hiệu đến động cơ servo. Cơ cấu tiếp điện dịch chuyển trên cuộn dây để thay đổi mức bù điện áp, từ đó đưa điện áp đầu ra về gần giá trị thiết kế.

Thông Số Kỹ Thuật Ổn Áp3 Pha 75KVA DR3

Thông số kỹ thuật là căn cứ quan trọng giúp người sử dụng xác định khả năng đáp ứng của ổn áp đối với hệ thống điện. Ngoài công suất danh định, cần kiểm tra điện áp đầu vào, điện áp đầu ra và khả năng chịu tải trong điều kiện vận hành thực tế.

Lưu ý: Điện áp đầu ra bổ sung, sai số ổn áp, kích thước, trọng lượng, hiệu suất, thời gian đáp ứng và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của Standard DR3-75KII thực tế.

Dòng điện danh định tính toán của ổn áp 75KVA

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 75.000VA

• U = 380V

• I ≈ 113,9A

Như vậy, ổn áp 3 pha 75KVA có dòng điện danh định tính toán khoảng 114A tại đầu ra 380V.

Đây là giá trị tham khảo trong điều kiện tải cân bằng, không phải dòng điện tối đa được bảo đảm trong mọi chế độ vận hành. Khi điện áp đầu vào giảm sâu, khả năng cấp tải cần được kiểm tra theo đặc tính kỹ thuật của máy.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Standard DR3-75KII Phù Hợp Với Những Phụ Tải Nào?

Với công suất biểu kiến 75KVA, Standard DR3-75KII có thể sử dụng cho nhiều nhóm thiết bị điện 3 pha trong nhà xưởng và cơ sở sản xuất. Tuy nhiên, khả năng đáp ứng cần được xác định theo dòng vận hành, hệ số công suất và đặc tính khởi động của từng thiết bị.

Những ứng dụng phổ biến gồm:

• Motor điện 3 pha: Hỗ trợ duy trì điện áp phù hợp, cần kiểm tra dòng vận hành và dòng khởi động.

• Máy cơ khí công nghiệp: Sử dụng cho máy tiện, máy phay, máy khoan và thiết bị gia công có công suất tương ứng.

• Máy bơm công nghiệp: Phù hợp với hệ thống bơm sử dụng nguồn điện 3 pha khi dòng tải nằm trong giới hạn cho phép.

• Tủ điện điều khiển: Hỗ trợ cấp nguồn ổn định hơn cho hệ thống điều khiển và thiết bị đóng cắt.

• Dây chuyền sản xuất: Có thể cấp điện cho một khu vực hoặc nhóm máy móc có tổng phụ tải phù hợp.

• Quạt công nghiệp: Hỗ trợ thiết bị hoạt động trong điều kiện điện áp ổn định hơn.

• Máy sản xuất chuyên dụng: Sử dụng khi điện áp và đặc tính phụ tải tương thích với ổn áp.

Đối với hệ thống có nhiều motor khởi động trực tiếp, dòng khởi động có thể cao hơn đáng kể so với dòng vận hành bình thường. Vì vậy, cần kiểm tra khả năng chịu quá tải của ổn áp trước khi lựa chọn.

Hướng Dẫn Lắp Đặt Ổn Áp Standard DR3-75KII

Ổn áp Standard 3 pha 75KVA cần được lắp đặt đúng kỹ thuật để bảo đảm khả năng vận hành ổn định và an toàn cho hệ thống điện. Quá trình đấu nối nên do kỹ thuật viên có chuyên môn thực hiện.

Những lưu ý quan trọng khi lắp đặt gồm:

• Kiểm tra điện áp nguồn: Đo điện áp R-S, S-T và T-R để xác định mức dao động thực tế.

• Chọn vị trí đặt máy: Ưu tiên nơi khô ráo, thông thoáng, tránh nước và nguồn nhiệt lớn.

• Đấu nối đúng sơ đồ: Phân biệt chính xác đầu vào, đầu ra và dây trung tính theo cấu hình.

• Lựa chọn dây dẫn: Sử dụng tiết diện phù hợp với dòng tải, chiều dài tuyến dây và điều kiện lắp đặt.

• Lắp MCCB bảo vệ: Chọn thiết bị đóng cắt đáp ứng yêu cầu bảo vệ quá dòng và ngắn mạch.

• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện hoạt động đúng chiều quay.

• Nối đất an toàn: Kết nối vỏ máy với hệ thống tiếp địa bảo vệ.

• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái máy trước khi đóng phụ tải.

• Đưa tải vào từng bước: Theo dõi dòng điện từng pha và tình trạng phát nhiệt.

• Bảo dưỡng định kỳ: Vệ sinh, kiểm tra đầu nối, chổi than và cơ cấu điều chỉnh điện áp.

Lưu ý: Tiết diện dây dẫn và MCCB cần được tính toán theo dòng điện, đặc tính phụ tải và điều kiện lắp đặt thực tế. Không nên áp dụng một cấu hình cố định cho mọi công trình.

Vì Sao Nên Lựa Chọn Ổn Áp Standard 3 Pha 75KVA Dải 160V-430V?

Trong hệ thống điện công nghiệp, việc lựa chọn ổn áp không chỉ phụ thuộc vào công suất mà còn liên quan trực tiếp đến chất lượng nguồn điện tại nơi sử dụng. Một thiết bị đủ công suất nhưng có dải điện áp không phù hợp vẫn có thể khiến máy móc gặp khó khăn khi nguồn điện sụt thấp.

Standard DR3-75KII là phương án đáng cân nhắc cho những nhà xưởng cần điều chỉnh điện áp trong phạm vi rộng, đặc biệt tại khu vực nguồn điện thường xuyên yếu hoặc biến động mạnh.

Những lợi ích đáng chú ý gồm:

• Phù hợp nguồn điện yếu: Dải 160V-430V đáp ứng những khu vực có điện áp dao động lớn.

• Hỗ trợ duy trì hoạt động sản xuất: Giúp giảm ảnh hưởng của điện áp bất ổn đến máy móc.

• Tự động điều chỉnh điện áp: Hạn chế nhu cầu can thiệp thủ công khi nguồn điện thay đổi.

• Ứng dụng cho nhiều nhóm phụ tải: Phù hợp với motor, máy cơ khí, máy bơm và hệ thống điều khiển.

• Hỗ trợ sử dụng lâu dài: Khi được lựa chọn đúng công suất, lắp đặt và bảo dưỡng phù hợp, thiết bị có thể đáp ứng nhu cầu vận hành thường xuyên.

Theo kinh nghiệm lựa chọn ổn áp công nghiệp, không nên chỉ quan tâm đến công suất ghi trên tem máy. Khách hàng cần đánh giá thêm chất lượng cuộn dây, kết cấu bên trong, dòng khởi động của phụ tải và khả năng đáp ứng khi điện áp giảm sâu.
