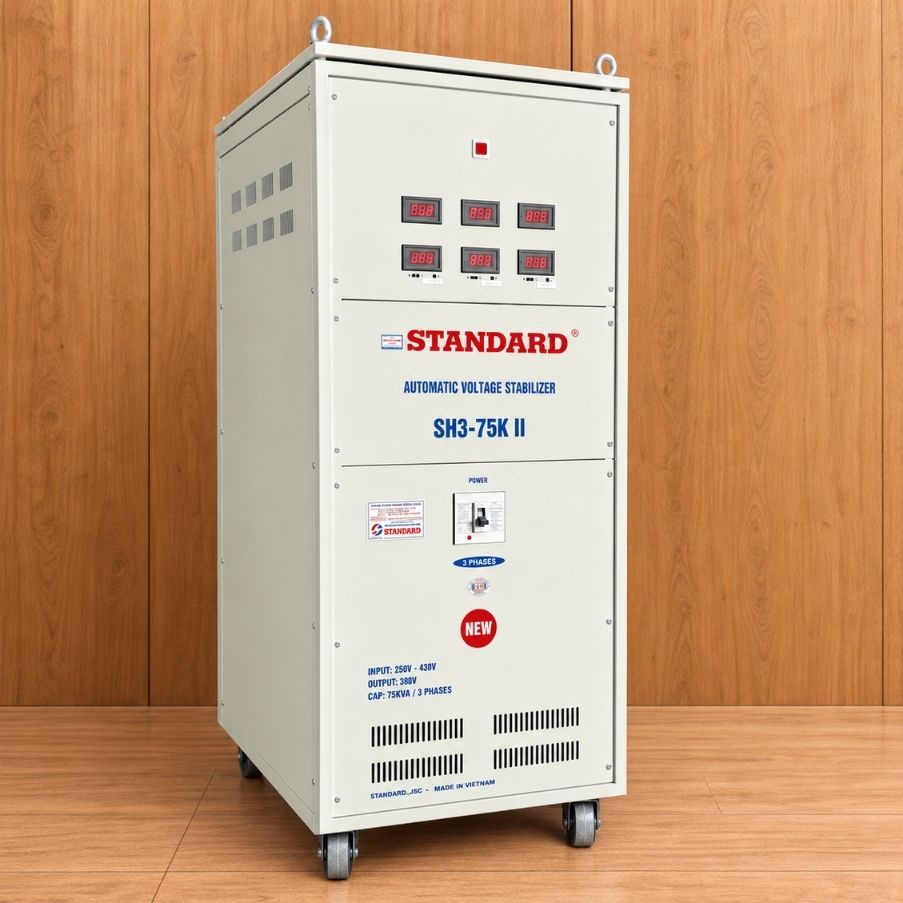

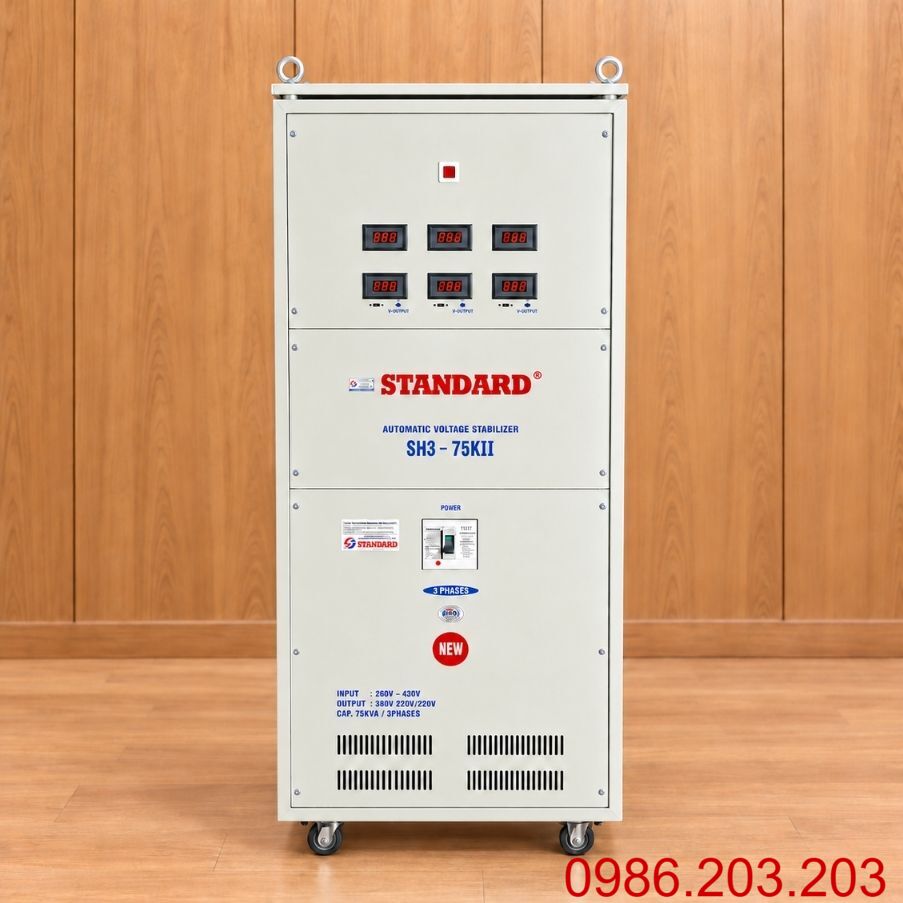

Ổn Áp Standard 3 Pha 75KVA SH3-75KII Dải 260V-430V

Ổn Áp Standard 3 Pha 75KVA SH3-75KII

Ổn áp Standard 3 pha 75KVA SH3-75KII dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà xưởng, cơ sở sản xuất và các hệ thống điện công nghiệp sử dụng nguồn điện 3 pha. Với công suất biểu kiến 75KVA, sản phẩm hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt thấp trong phạm vi thiết kế, giúp máy móc và thiết bị điện vận hành trong điều kiện nguồn phù hợp hơn.

Tại nhiều nhà xưởng, điện áp có thể thay đổi khi motor, máy bơm, máy nén khí hoặc các thiết bị sản xuất hoạt động đồng thời. Nếu tình trạng này kéo dài, motor có thể khởi động khó khăn, hệ thống điều khiển phát sinh lỗi hoặc máy móc hoạt động thiếu ổn định, ảnh hưởng đến tiến độ sản xuất.

Standard SH3-75KII được thiết kế với dải điện áp đầu vào 260V-430V, phù hợp với những khu vực có nguồn điện tương đối ổn định nhưng vẫn xuất hiện hiện tượng dao động điện áp theo thời điểm. Thiết bị có thể sử dụng cho motor, máy cơ khí, tủ điện điều khiển và các nhóm phụ tải 3 pha có công suất tương ứng.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 75KVA 3 Pha

Standard SH3-75KII được thiết kế nhằm duy trì điện áp phù hợp cho các hệ thống điện 3 pha có nguồn dao động trong phạm vi 260V-430V. Điểm đáng chú ý của sản phẩm là khả năng tự động điều chỉnh điện áp, hạn chế những ảnh hưởng bất lợi khi nguồn điện thay đổi trong quá trình sản xuất.

Những đặc điểm nổi bật gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với hệ thống điện 3 pha tương đối ổn định, ít xảy ra sụt áp quá sâu.
• Công suất biểu kiến 75KVA: Đáp ứng nhu cầu sử dụng của nhóm phụ tải có tổng công suất và dòng điện nằm trong giới hạn thiết kế.
• Tự động ổn định điện áp: Giám sát điện áp nguồn và thực hiện điều chỉnh khi phát hiện sai lệch.
• Cơ cấu điều chỉnh servo: Sử dụng động cơ điều khiển cơ cấu tiếp điện để thay đổi mức bù điện áp.
• Thiết kế cho điện công nghiệp: Phù hợp với motor, máy cơ khí, máy bơm và tủ điều khiển.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp thiết bị được cấp nguồn trong điều kiện điện áp phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng cho một thiết bị hoặc nhóm phụ tải 3 pha có tổng công suất tương ứng.

Đối với nhà xưởng vận hành nhiều giờ mỗi ngày, duy trì điện áp phù hợp góp phần giảm nguy cơ gián đoạn sản xuất do những biến động điện áp nằm trong khả năng điều chỉnh của ổn áp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Standard SH3-75KII

Ổn áp Standard 3 pha 75KVA sử dụng hệ thống điều khiển tự động phối hợp với cơ cấu điều chỉnh điện áp. Khi nguồn điện đầu vào tăng hoặc giảm, các bộ phận bên trong thực hiện quá trình bù điện áp nhằm đưa điện áp đầu ra về giá trị thiết kế.

Cấu tạo cơ bản của máy thường gồm:

• Hệ thống cuộn dây biến áp: Thực hiện chức năng tăng hoặc giảm điện áp theo mức điều chỉnh.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình cảm ứng điện từ.
• Mạch điều khiển điện tử: Giám sát điện áp, xử lý tín hiệu và xác định mức điều chỉnh.
• Động cơ servo: Điều khiển cơ cấu thay đổi vị trí tiếp xúc trên cuộn dây.
• Chổi than tiếp điện: Thực hiện tiếp xúc điện trong quá trình điều chỉnh điện áp.
• Hệ thống đóng cắt và bảo vệ: Hỗ trợ xử lý các tình trạng bất thường tùy cấu hình thực tế.

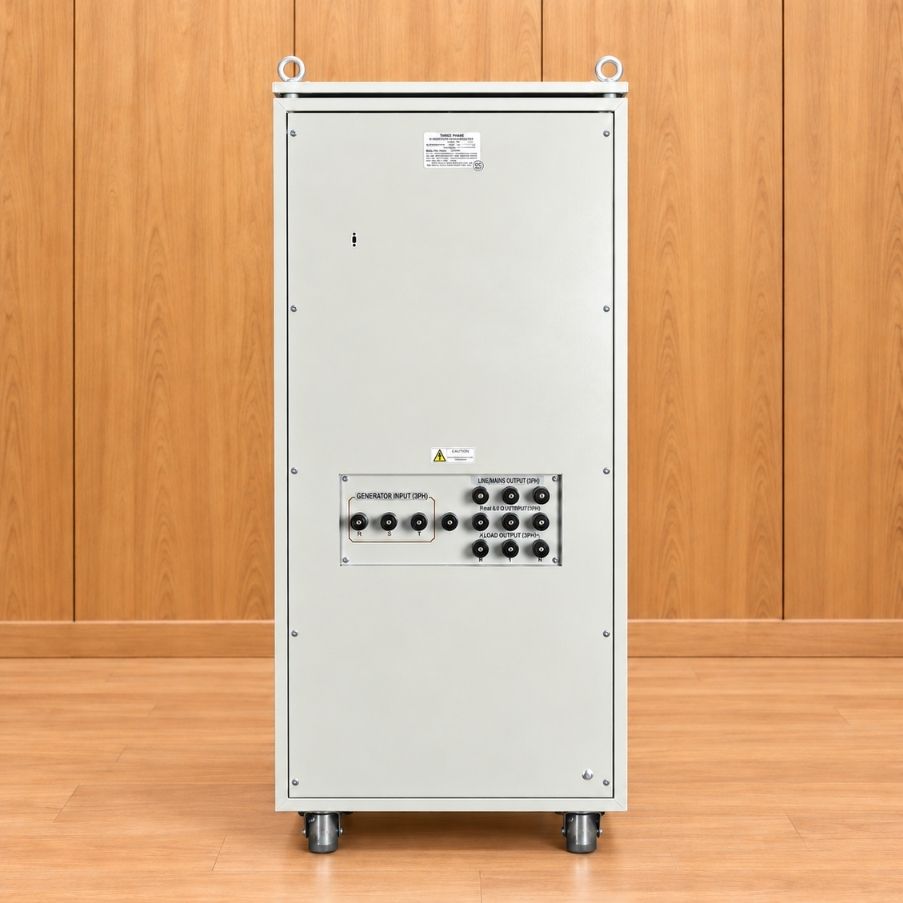

• Vỏ máy và đầu đấu nối: Bảo vệ linh kiện bên trong và tạo vị trí kết nối nguồn điện với phụ tải.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi, mạch điều khiển phát hiện sự sai lệch và gửi tín hiệu đến động cơ servo. Cơ cấu tiếp điện dịch chuyển trên cuộn dây để thay đổi mức bù điện áp, từ đó điều chỉnh điện áp đầu ra về gần giá trị danh định.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 75KVA SH3

Thông số kỹ thuật giúp người sử dụng xác định khả năng đáp ứng của ổn áp đối với hệ thống điện. Ngoài công suất danh định, cần đặc biệt chú ý điện áp đầu vào, điện áp đầu ra và khả năng chịu tải của thiết bị.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Standard SH3-75KII Phù Hợp Với Những Phụ Tải Nào?

Với công suất biểu kiến 75KVA, Standard SH3-75KII có thể sử dụng cho nhiều nhóm thiết bị điện 3 pha trong nhà xưởng và cơ sở sản xuất. Tuy nhiên, khả năng đáp ứng cần được xác định theo dòng điện vận hành, hệ số công suất và đặc tính khởi động của phụ tải.

Những ứng dụng phổ biến gồm:

• Motor điện 3 pha: Hỗ trợ duy trì điện áp phù hợp, cần kiểm tra dòng vận hành và dòng khởi động.
• Máy cơ khí công nghiệp: Sử dụng cho máy tiện, máy phay, máy khoan và thiết bị gia công có công suất tương ứng.
• Máy bơm công nghiệp: Phù hợp với hệ thống bơm sử dụng nguồn điện 3 pha khi dòng tải nằm trong giới hạn cho phép.
• Máy nén khí: Có thể sử dụng nếu công suất và dòng khởi động phù hợp với khả năng đáp ứng của ổn áp.
• Tủ điện điều khiển: Hỗ trợ cấp nguồn ổn định hơn cho các thiết bị điều khiển.
• Dây chuyền sản xuất: Có thể cấp điện cho một khu vực hoặc nhóm máy móc có tổng phụ tải phù hợp.
• Thiết bị sản xuất chuyên dụng: Sử dụng khi điện áp và đặc tính phụ tải tương thích với ổn áp.

Đối với motor khởi động trực tiếp, dòng khởi động có thể lớn hơn nhiều lần dòng vận hành bình thường. Vì vậy, cần kiểm tra khả năng chịu quá tải của ổn áp trước khi lựa chọn.

Đặc biệt, 75KVA là công suất biểu kiến, không mặc định bằng 75kW. Việc tính toán cần xét đến hệ số công suất, hiệu suất và chế độ vận hành của phụ tải.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-75KII

Ổn áp Standard 3 pha 75KVA cần được lắp đặt đúng kỹ thuật để bảo đảm khả năng vận hành ổn định và an toàn cho hệ thống điện. Quá trình đấu nối nên do kỹ thuật viên có chuyên môn thực hiện.

Những lưu ý quan trọng khi lắp đặt gồm:

• Kiểm tra điện áp nguồn: Đo điện áp R-S, S-T và T-R để xác định nguồn phù hợp dải 260V-430V.
• Chọn vị trí đặt máy: Đặt nơi khô ráo, thông thoáng, tránh nước và nhiệt độ cao.
• Đấu nối đúng sơ đồ: Phân biệt chính xác đầu vào, đầu ra và dây trung tính theo cấu hình.
• Lựa chọn dây dẫn: Sử dụng tiết diện phù hợp với dòng tải và điều kiện lắp đặt.
• Lắp MCCB bảo vệ: Chọn thiết bị đóng cắt đáp ứng dòng làm việc và yêu cầu bảo vệ hệ thống.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện hoạt động đúng chiều quay.
• Nối đất an toàn: Kết nối vỏ máy với hệ thống tiếp địa bảo vệ.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng điện từng pha và tình trạng phát nhiệt.
• Bảo dưỡng định kỳ: Vệ sinh, kiểm tra đầu nối và cơ cấu điều chỉnh điện áp.

Lưu ý: Tiết diện dây dẫn và MCCB cần được tính toán theo dòng điện, đặc tính phụ tải và điều kiện lắp đặt thực tế, không nên áp dụng một cấu hình cố định cho mọi công trình.

Vì Sao Nên Lựa Chọn Ổn Áp Standard 3 Pha 75KVA Dải 260V-430V?

Đối với hệ thống điện công nghiệp, việc đầu tư ổn áp cần xuất phát từ nhu cầu sử dụng thực tế. Một thiết bị có công suất phù hợp nhưng lựa chọn sai dải điện áp vẫn có thể không đáp ứng được điều kiện vận hành tại nhà xưởng.

Standard SH3-75KII là phương án đáng cân nhắc cho những cơ sở sản xuất có nguồn điện tương đối ổn định nhưng vẫn cần điều chỉnh điện áp tự động.

Những giá trị đáng chú ý gồm:

• Phù hợp với điều kiện nguồn điện: Dải 260V-430V đáp ứng những khu vực ít xảy ra sụt áp quá sâu.
• Hỗ trợ duy trì hoạt động sản xuất: Giúp giảm ảnh hưởng của điện áp dao động đến máy móc.
• Tự động điều chỉnh điện áp: Hạn chế nhu cầu can thiệp thủ công trong quá trình vận hành.
• Ứng dụng đa dạng: Phù hợp với motor, máy cơ khí, máy bơm và tủ điều khiển.
• Thuận tiện sử dụng lâu dài: Khi được lựa chọn đúng công suất và bảo dưỡng phù hợp, thiết bị có thể phục vụ nhu cầu vận hành thường xuyên.
