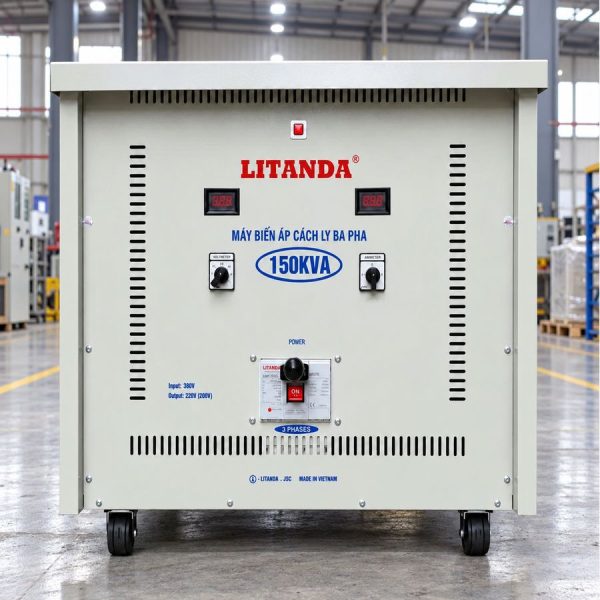

Biến Áp Cách Ly Litanda 150KVA Vào 380V Ra 220V/200V

Biến Áp Cách Ly Litanda 150KVA Vào 380V Ra 220V

Biến áp cách ly Litanda 150KVA vào 380V ra 220V/200V là thiết bị chuyển đổi điện áp công nghiệp, được thiết kế để hạ nguồn điện xoay chiều 3 pha 380V xuống 220V hoặc 200V, đồng thời tạo sự cách ly điện giữa cuộn sơ cấp và cuộn thứ cấp. Với công suất biểu kiến 150KVA, sản phẩm phù hợp với các nhà máy, xưởng sản xuất và hệ thống máy móc nhập khẩu có yêu cầu nguồn điện khác với nguồn điện hiện có.

Trong thực tế, nhiều dây chuyền sản xuất nhập khẩu từ Nhật Bản, Hàn Quốc và Đài Loan sử dụng điện áp 3 pha 200V hoặc 220V, trong khi hệ thống cấp điện tại nhà xưởng thường là 380V. Nếu sử dụng nguồn điện không đúng thông số, thiết bị có thể xảy ra hiện tượng quá áp, hư hỏng linh kiện hoặc không vận hành đúng thiết kế.

Biến áp cách ly Litanda 3 pha 150KVA là giải pháp đáng cân nhắc khi doanh nghiệp cần kết hợp chức năng hạ điện áp với yêu cầu phân tách điện giữa nguồn cấp và phụ tải. Thiết bị có thể sử dụng cho máy CNC, máy ép nhựa, máy gia công cơ khí và nhiều dây chuyền công nghiệp khi được lựa chọn đúng cấu hình, công suất và sơ đồ đấu nối.

Ưu Điểm Nổi Bật Của Biến Áp Cách Ly 3 Pha 150KVA

Biến áp cách ly Litanda 150KVA được định hướng sử dụng cho những hệ thống điện công nghiệp cần nguồn điện phù hợp với thiết bị nhập khẩu và yêu cầu cách ly giữa phía nguồn với phía phụ tải.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Đáp ứng nhu cầu cấp điện cho các hệ thống có tổng phụ tải phù hợp với công suất thiết kế.
• Hạ điện áp 380V xuống 220V: Phục vụ máy móc sử dụng nguồn điện 3 pha 220V.
• Có cấu hình đầu ra 200V: Phù hợp với những thiết bị yêu cầu nguồn điện 3 pha 200V.
• Cuộn sơ cấp và thứ cấp độc lập: Tạo sự cách ly điện trực tiếp giữa nguồn cấp và phụ tải.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải khi được thiết kế đúng tiết diện.
• Hỗ trợ hạn chế một số dạng nhiễu dẫn truyền: Mức độ phụ thuộc vào cấu tạo cuộn dây và hệ thống nối đất.
• Ứng dụng trong nhiều ngành sản xuất: Phù hợp với các hệ thống gia công cơ khí, ép nhựa, in ấn và tự động hóa.
• Có thể tạo nguồn thứ cấp riêng: Thuận tiện cho việc thiết kế sơ đồ nối đất và bảo vệ theo yêu cầu kỹ thuật.

Ưu điểm quan trọng của biến áp cách ly Litanda 150KVA là khả năng thực hiện đồng thời hai chức năng: chuyển đổi điện áp và cách ly điện giữa sơ cấp, thứ cấp.

Tuy nhiên, biến áp cách ly không bảo đảm loại bỏ mọi nguy cơ điện giật và không có chức năng tự động ổn định điện áp khi nguồn đầu vào biến động.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Cách Ly Litanda 150KVA

Cấu tạo biến áp cách ly Litanda 3 pha 150KVA ảnh hưởng trực tiếp đến khả năng chịu tải, hiệu suất, độ tăng nhiệt và chất lượng cách điện giữa hai phía.

Những bộ phận cơ bản gồm:

• Cuộn sơ cấp: Tiếp nhận điện áp đầu vào 380VAC 3 pha.
• Cuộn thứ cấp: Tạo điện áp đầu ra 220VAC hoặc 200VAC 3 pha.
• Lõi thép kỹ thuật điện: Tạo mạch từ và dẫn từ thông biến thiên trong quá trình hoạt động.
• Hệ thống cách điện: Phân tách điện giữa sơ cấp, thứ cấp, lõi thép và các bộ phận cần bảo vệ.
• Đầu đấu dây: Kết nối nguồn đầu vào và phụ tải đầu ra theo sơ đồ thiết kế.
• Thanh dẫn và đầu nối: Đáp ứng khả năng mang dòng điện của hệ thống.

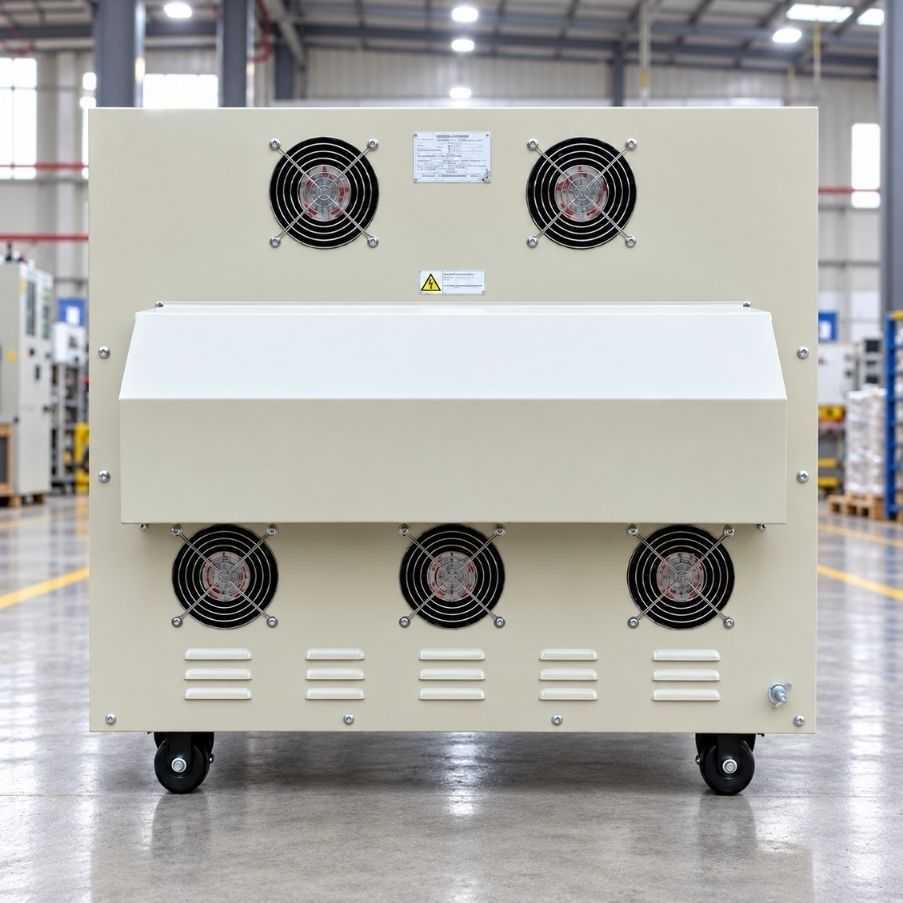

• Khung và vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ lắp đặt.
• Thiết bị đo lường, bảo vệ: Được bố trí tùy theo cấu hình sản phẩm.

Nguyên lý hoạt động: Khi nguồn điện xoay chiều 380V 3 pha được cấp vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng điện áp tại cuộn thứ cấp, tạo nguồn điện đầu ra danh định 220V hoặc 200V theo tỷ số vòng dây và tổ đấu dây thiết kế.

Khác với biến áp tự ngẫu, cuộn sơ cấp và cuộn thứ cấp của biến áp cách ly không sử dụng chung dây dẫn điện.

Năng lượng được truyền thông qua liên kết từ trường, giúp hai phía độc lập về điện. Đây là đặc điểm quan trọng khi lựa chọn biến áp cho những hệ thống có yêu cầu nguồn thứ cấp cách ly.

Tuy nhiên, điện áp đầu ra vẫn phụ thuộc vào điện áp đầu vào và điều kiện mang tải. Biến áp cách ly thông thường không tự động điều chỉnh điện áp để giữ đầu ra cố định.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 150KVA

Bảng thông số kỹ thuật giúp khách hàng xác định những đặc điểm quan trọng của biến áp Litanda 150KVA khi sử dụng trong hệ thống điện công nghiệp.

Biến Áp Cách Ly 150KVA Có Khả Năng Cách Ly Điện Như Thế Nào?

Biến áp cách ly Litanda 150KVA sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập về điện, giúp loại bỏ đường dẫn điện trực tiếp qua cuộn dây giữa phía cấp nguồn 380V và phía phụ tải 220V hoặc 200V.

Đây là đặc điểm khác biệt cơ bản so với biến áp tự ngẫu.

Những đặc điểm kỹ thuật đáng chú ý gồm:

• Phân tách điện giữa hai cuộn dây: Không sử dụng chung dây dẫn điện giữa sơ cấp và thứ cấp.
• Truyền năng lượng qua từ trường: Điện áp đầu ra được tạo ra thông qua cảm ứng điện từ.
• Hỗ trợ tạo mạng điện thứ cấp riêng: Có thể thiết kế phương án nối đất và bảo vệ phù hợp.
• Hỗ trợ hạn chế một số dạng nhiễu dẫn truyền: Hiệu quả phụ thuộc vào cấu tạo biến áp.
• Đáp ứng yêu cầu nguồn cách ly: Phù hợp với những hệ thống được thiết kế cần phân tách nguồn điện.

Tuy nhiên, biến áp cách ly không có nghĩa người sử dụng có thể chạm vào hai dây mang điện phía thứ cấp mà không gặp nguy hiểm.

Biến Áp 150KVA Cách Ly 3 Pha Dùng Cho Những Thiết Bị Nào?

Biến áp cách ly Litanda 150KVA 380V ra 220V/200V có thể được sử dụng trong nhiều ngành sản xuất có máy móc yêu cầu nguồn điện 3 pha thấp hơn nguồn cấp chính.

Những ứng dụng tiêu biểu gồm:

• Máy CNC nhập khẩu: Chuyển đổi nguồn điện cho thiết bị gia công cơ khí.
• Máy tiện công nghiệp: Cấp nguồn theo điện áp danh định của máy.
• Máy phay và máy khoan công nghiệp: Phục vụ hệ thống gia công có điện áp phù hợp.
• Máy ép nhựa: Cấp điện cho những dây chuyền sử dụng nguồn 200V hoặc 220V.
• Máy cắt kim loại: Chuyển đổi điện áp theo thông số thiết bị.
• Máy in công nghiệp: Tạo nguồn cấp phù hợp với yêu cầu của máy in.
• Dây chuyền đóng gói: Phục vụ hệ thống thiết bị nhập khẩu.
• Máy sản xuất linh kiện điện tử: Cấp nguồn cho dây chuyền có yêu cầu điện áp riêng.
• Hệ thống tự động hóa: Phục vụ máy móc và bộ điều khiển có cấu hình điện phù hợp.

Ví dụ thực tế: Một nhà xưởng có nguồn điện 380V 3 pha nhưng nhập khẩu dây chuyền sản xuất yêu cầu nguồn 200V 3 pha, đồng thời nhà sản xuất yêu cầu biến áp cách ly tại đầu vào.

Lợi Ích Khi Sử Dụng Biến Áp Cách Ly Litanda 150KVA

Sử dụng biến áp cách ly phù hợp giúp doanh nghiệp khai thác nguồn điện 380V hiện có để vận hành những thiết bị sử dụng điện áp 220V hoặc 200V, đồng thời đáp ứng yêu cầu tạo nguồn thứ cấp cách ly.

Những lợi ích đáng chú ý gồm:

• Chuyển đổi đúng điện áp: Cung cấp điện áp phù hợp với thiết bị nhập khẩu.
• Tạo nguồn thứ cấp cách ly: Hỗ trợ xây dựng hệ thống phân phối điện theo yêu cầu.
• Phục vụ phụ tải công nghiệp: Công suất biểu kiến 150KVA phù hợp với các hệ thống trong giới hạn thiết kế.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải khi được thiết kế đúng kỹ thuật.
• Hỗ trợ hạn chế một số dạng nhiễu: Phụ thuộc vào cấu hình biến áp và phương án nối đất.
• Đáp ứng nhiều ngành sản xuất: Phù hợp với cơ khí, nhựa, điện tử và tự động hóa.
• Hỗ trợ vận hành thiết bị nhập khẩu: Cung cấp nguồn điện theo thông số yêu cầu.

Tuy nhiên, biến áp cách ly không tự động ổn định điện áp.

Nếu nguồn đầu vào 380V tăng hoặc giảm, điện áp đầu ra vẫn có thể thay đổi. Khi nhà xưởng có nguồn điện không ổn định, cần đánh giá thêm giải pháp ổn định nguồn điện phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp Cách Ly 150KVA 3 Pha

Biến áp cách ly Litanda 150KVA cần được lắp đặt đúng sơ đồ kỹ thuật, bảo đảm khả năng chịu tải, cách điện và an toàn trong quá trình vận hành.

Các bước lắp đặt quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp đầu vào 380V 3 pha tại vị trí lắp đặt.
• Xác định yêu cầu thiết bị: Kiểm tra máy móc sử dụng điện áp 220V hay 200V.
• Tính toán tổng công suất: Xác định công suất biểu kiến của các phụ tải hoạt động đồng thời.
• Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và các phụ tải có dòng điện khởi động lớn.
• Lựa chọn vị trí đặt máy: Bố trí nền chịu lực phù hợp, khu vực khô ráo và thông thoáng.
• Tính toán cáp điện: Chọn tiết diện cáp hoặc thanh dẫn theo dòng điện và điều kiện lắp đặt.
• Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc phương án bảo vệ phù hợp với thiết kế.
• Đấu nối cuộn sơ cấp: Kết nối nguồn 380V theo đúng sơ đồ đầu vào.
• Đấu nối cuộn thứ cấp: Sử dụng đầu ra 220V hoặc 200V theo thông số của phụ tải.
• Nối đất bảo vệ: Kết nối vỏ máy và các bộ phận kim loại cần bảo vệ với hệ thống PE.
• Kiểm tra sơ đồ nối đất thứ cấp: Xác định phương án nối đất phù hợp với hệ thống điện.
• Kiểm tra cách điện: Đánh giá cách điện giữa sơ cấp, thứ cấp và các bộ phận liên quan.
• Chạy thử không tải: Đo điện áp đầu ra trước khi cấp điện cho máy móc.
• Đóng tải từng bước: Theo dõi dòng điện, điện áp và nhiệt độ biến áp.
• Kiểm tra định kỳ: Rà soát đầu nối, thông gió và các dấu hiệu phát nhiệt.

Lưu ý quan trọng: Với công suất biểu kiến 150KVA, dòng điện đầu ra tính toán tại 220V hoặc 200V có thể đạt hàng trăm ampe.
