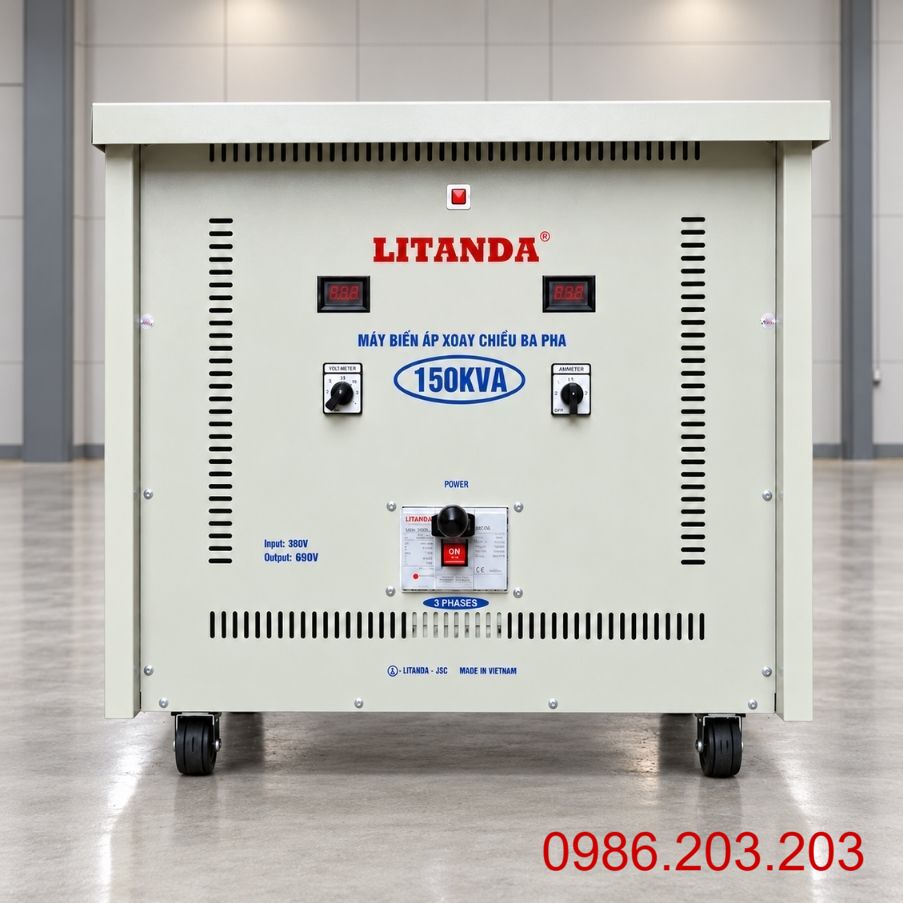

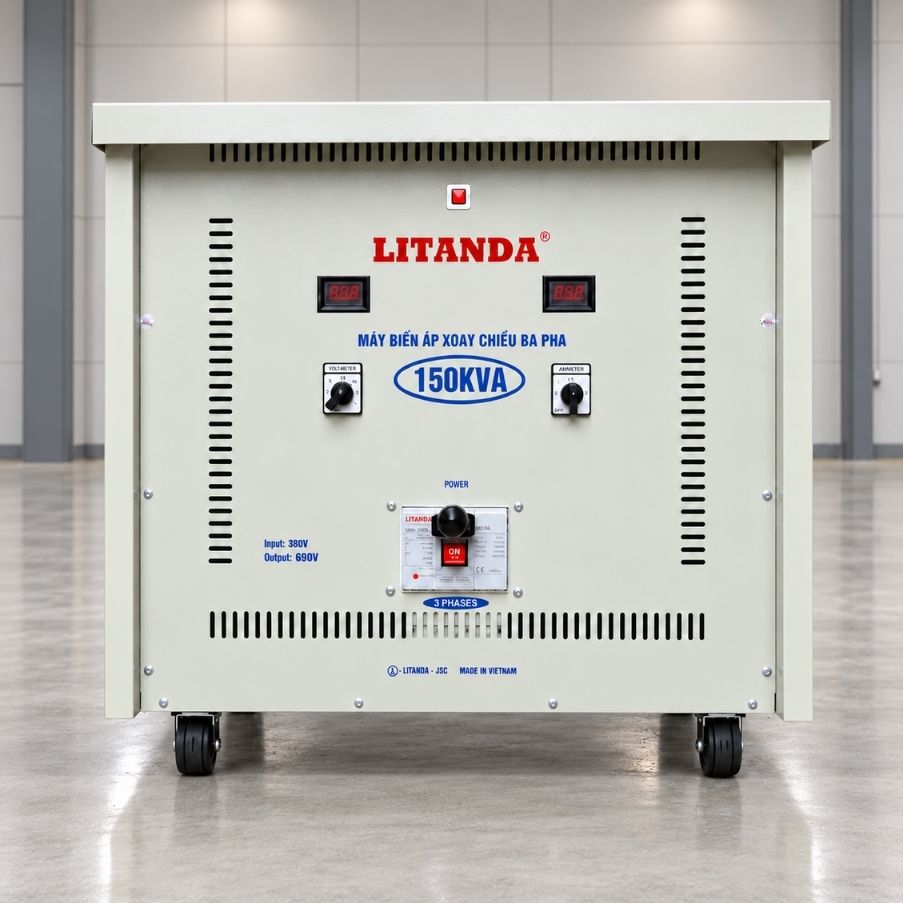

Biến Áp Tự Ngẫu Litanda 150KVA Vào 380V Ra 690V

Biến Áp Tự Ngẫu Litanda 150KVA

Biến áp tự ngẫu Litanda 150KVA vào 380V ra 690V là thiết bị tăng điện áp công nghiệp, được thiết kế để chuyển đổi nguồn điện xoay chiều 3 pha từ 380V lên 690V, đáp ứng nhu cầu vận hành của động cơ, biến tần và các dây chuyền sản xuất sử dụng điện áp cao. Với công suất biểu kiến 150KVA, sản phẩm phù hợp với những hệ thống điện công nghiệp có phụ tải lớn, yêu cầu khả năng cấp điện ổn định theo điều kiện nguồn đầu vào.

Trong thực tế, nhiều nhà máy tại Việt Nam sử dụng nguồn điện 380V 3 pha, nhưng một số thiết bị công nghiệp nhập khẩu lại yêu cầu nguồn điện 690V. Nếu cấp điện không đúng điện áp thiết kế, máy móc có thể hoạt động sai chế độ, không đạt hiệu suất mong muốn hoặc phát sinh sự cố điện.

Biến áp tự ngẫu Litanda 3 pha 150KVA 380V lên 690V là giải pháp dành cho hệ thống cần tăng điện áp nhưng không yêu cầu cách ly điện giữa nguồn cấp và phụ tải. Để lựa chọn chính xác, cần kiểm tra công suất biểu kiến, dòng điện, điện áp định mức của thiết bị và khả năng chịu tải thực tế của biến áp.

Ưu Điểm Nổi Bật Của Biến Áp Tự Ngẫu 3 Pha 150KVA

Biến áp tự ngẫu Litanda 150KVA 380V ra 690V được định hướng sử dụng cho hệ thống điện công nghiệp cần nâng điện áp và có phụ tải phù hợp với khả năng thiết kế.

Những ưu điểm đáng chú ý gồm:

• Tăng điện áp từ 380V lên 690V: Phù hợp với thiết bị có điện áp định mức 690V 3 pha.
• Công suất biểu kiến 150KVA: Đáp ứng hệ thống máy móc có tổng công suất nằm trong giới hạn thiết kế.
• Cuộn dây đồng: Có khả năng dẫn điện tốt, hỗ trợ giảm tổn hao điện trở khi được thiết kế đúng tiết diện.
• Kết cấu tự ngẫu: Sử dụng chung một phần cuộn dây, giúp tiết kiệm vật liệu so với kết cấu cách ly tương đương.
• Khả năng truyền tải điện năng: Có thể đạt hiệu suất cao khi được thiết kế và vận hành đúng điều kiện.
• Phù hợp với máy móc nhập khẩu: Hỗ trợ cấp nguồn cho những thiết bị yêu cầu điện áp 690V.
• Ứng dụng cho hệ thống truyền động: Có thể sử dụng với động cơ và biến tần tương thích.
• Thuận tiện tích hợp nguồn điện: Phục vụ việc bổ sung nguồn 690V tại nhà xưởng có sẵn nguồn 380V.

Ưu điểm quan trọng của biến áp Litanda 150KVA là khả năng tăng điện áp bằng kết cấu cuộn dây tự ngẫu, phù hợp với hệ thống không yêu cầu cách ly điện.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Tự Ngẫu 150KVA

Cấu tạo biến áp tự ngẫu Litanda 3 pha 150KVA ảnh hưởng trực tiếp đến khả năng mang tải, mức tổn hao điện năng, nhiệt độ hoạt động và chất lượng điện áp đầu ra.

Những bộ phận cơ bản gồm:

• Cuộn dây tự ngẫu: Sử dụng các đoạn cuộn dây và điểm lấy điện áp theo thiết kế để nâng điện áp.
• Lõi thép kỹ thuật điện: Dẫn từ thông và hình thành mạch từ trong quá trình hoạt động.
• Hệ thống cách điện: Cách điện giữa vòng dây, các pha điện và những bộ phận cần bảo vệ.
• Đầu đấu dây 380V: Tiếp nhận nguồn điện đầu vào.
• Đầu đấu dây 690V: Cấp điện áp đầu ra cho phụ tải.
• Thanh dẫn và đầu nối: Đáp ứng yêu cầu dẫn điện và chịu tải.
• Khung và vỏ máy: Bảo vệ các bộ phận bên trong, hỗ trợ lắp đặt.
• Thiết bị đo lường và bảo vệ: Được bố trí theo cấu hình sản xuất thực tế.

Nguyên lý hoạt động: Khi cấp nguồn điện xoay chiều 3 pha 380V vào cuộn dây theo đúng sơ đồ, dòng điện tạo ra từ thông biến thiên trong lõi thép. Điện áp cảm ứng tại các đoạn cuộn dây được phối hợp để tạo điện áp đầu ra danh định 690V.

Thông Số Kỹ Thuật Biến Áp 3 Pha 150KVA

Bảng thông số kỹ thuật là cơ sở để đánh giá khả năng đáp ứng của biến áp đối với hệ thống điện công nghiệp yêu cầu nguồn 690V.

Biến Áp 150KVA 3 Pha Vào 380V Ra 690V Dùng Cho Thiết Bị Nào?

Biến áp tự ngẫu Litanda 150KVA có thể sử dụng cho những thiết bị công nghiệp được thiết kế làm việc với nguồn điện 690V 3 pha.

Những ứng dụng tiêu biểu gồm:

• Động cơ công nghiệp 690V: Cấp nguồn cho motor có điện áp định mức phù hợp.
• Biến tần công nghiệp: Cung cấp nguồn điện cho biến tần có đầu vào 690V.
• Máy nén khí: Phục vụ hệ thống sử dụng động cơ hoặc thiết bị truyền động 690V.
• Hệ thống bơm công nghiệp: Cấp điện cho động cơ có yêu cầu điện áp cao.
• Máy móc nhập khẩu: Chuyển đổi nguồn điện theo thông số của nhà sản xuất.
• Dây chuyền sản xuất chuyên dụng: Tạo nguồn điện 690V cho những thiết bị phù hợp.
• Hệ thống truyền động công nghiệp: Phục vụ bộ điều khiển và động cơ sử dụng điện áp 690V.
• Thiết bị kiểm tra điện: Cung cấp nguồn danh định 690V cho các phép thử phù hợp.

Ví dụ thực tế: Một nhà máy có nguồn điện 380V 3 pha nhưng sử dụng biến tần công nghiệp yêu cầu đầu vào 690V. Trong trường hợp này, biến áp tự ngẫu Litanda 150KVA có thể được xem xét để tăng điện áp nếu công suất, tần số, đặc tính dòng điện và phương án nối đất đáp ứng yêu cầu của biến tần.

Đặc biệt, với động cơ có tem 400/690V Δ/Y, cần kiểm tra phương thức đấu dây. Không phải mọi động cơ ghi điện áp 690V đều bắt buộc phải sử dụng biến áp tăng áp trong mọi điều kiện vận hành.

Lợi Ích Khi Sử Dụng Biến Áp Tự Ngẫu Litanda 150KVA

Biến áp tự ngẫu Litanda 150KVA giúp nhà máy khai thác nguồn điện 380V hiện có để cấp cho các thiết bị sử dụng điện áp 690V, khi hệ thống được thiết kế và tính toán đúng yêu cầu.

Những lợi ích đáng chú ý gồm:

• Chuyển đổi nguồn điện phù hợp: Đáp ứng nhu cầu sử dụng thiết bị 690V.
• Hỗ trợ vận hành máy móc nhập khẩu: Cấp điện đúng thông số thiết kế.
• Phục vụ phụ tải công nghiệp: Công suất biểu kiến 150KVA đáp ứng các hệ thống phù hợp.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải.
• Kết cấu tự ngẫu: Giúp tối ưu vật liệu trong những ứng dụng không cần cách ly điện.
• Có thể giảm tổn hao: Tùy theo cấu tạo và điều kiện vận hành.
• Thuận tiện bố trí nguồn điện: Có thể cấp riêng nguồn 690V cho một hệ thống máy móc.

Tuy nhiên, biến áp tự ngẫu không tự động ổn định điện áp.

Nếu nguồn điện đầu vào 380V biến động, điện áp đầu ra 690V cũng có thể thay đổi tương ứng. Khi nguồn điện không ổn định, cần khảo sát và lựa chọn giải pháp ổn định điện áp phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp Tự Ngẫu Litanda 150KVA

Biến áp tự ngẫu Litanda 150KVA 380V lên 690V cần được lắp đặt đúng sơ đồ kỹ thuật, bảo đảm khả năng chịu tải, cách điện và an toàn cho hệ thống điện công nghiệp.

Các bước thực hiện quan trọng gồm:

• Khảo sát nguồn điện: Kiểm tra điện áp đầu vào 380V 3 pha và công suất nguồn cấp.
• Xác định phụ tải: Kiểm tra thiết bị có thực sự yêu cầu nguồn điện 690V hay không.
• Tính toán tổng công suất: Xác định công suất biểu kiến và chế độ vận hành của phụ tải.
• Đánh giá dòng khởi động: Kiểm tra motor và những thiết bị có dòng điện khởi động lớn.
• Lựa chọn vị trí lắp đặt: Bố trí máy tại nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Tính toán cáp điện: Lựa chọn dây dẫn, đầu cốt và thanh dẫn theo dòng điện, cấp cách điện và điều kiện lắp đặt.
• Chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc thiết bị bảo vệ có thông số phù hợp với từng phía điện áp.
• Đấu nối đầu vào 380V: Kết nối đúng các đầu dây theo sơ đồ biến áp.
• Đấu nối đầu ra 690V: Cấp điện cho phụ tải thông qua hệ thống bảo vệ phù hợp.
• Nối đất bảo vệ: Kết nối vỏ máy và các bộ phận kim loại cần bảo vệ với hệ thống PE.
• Kiểm tra cách điện: Đánh giá tình trạng cách điện theo quy trình và cấp điện áp thử phù hợp.
• Kiểm tra trước khi cấp điện: Rà soát đấu nối, thứ tự pha và các điều kiện an toàn.
• Chạy thử không tải: Đo điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi điện áp, dòng điện và nhiệt độ.
• Kiểm tra định kỳ: Kiểm tra đầu nối, cách điện, thông gió và các dấu hiệu phát nhiệt.

Lưu ý quan trọng: Điện áp đầu ra 690V yêu cầu thiết bị đóng cắt, cáp điện, đầu nối và hệ thống bảo vệ có thông số điện áp sử dụng phù hợp.
