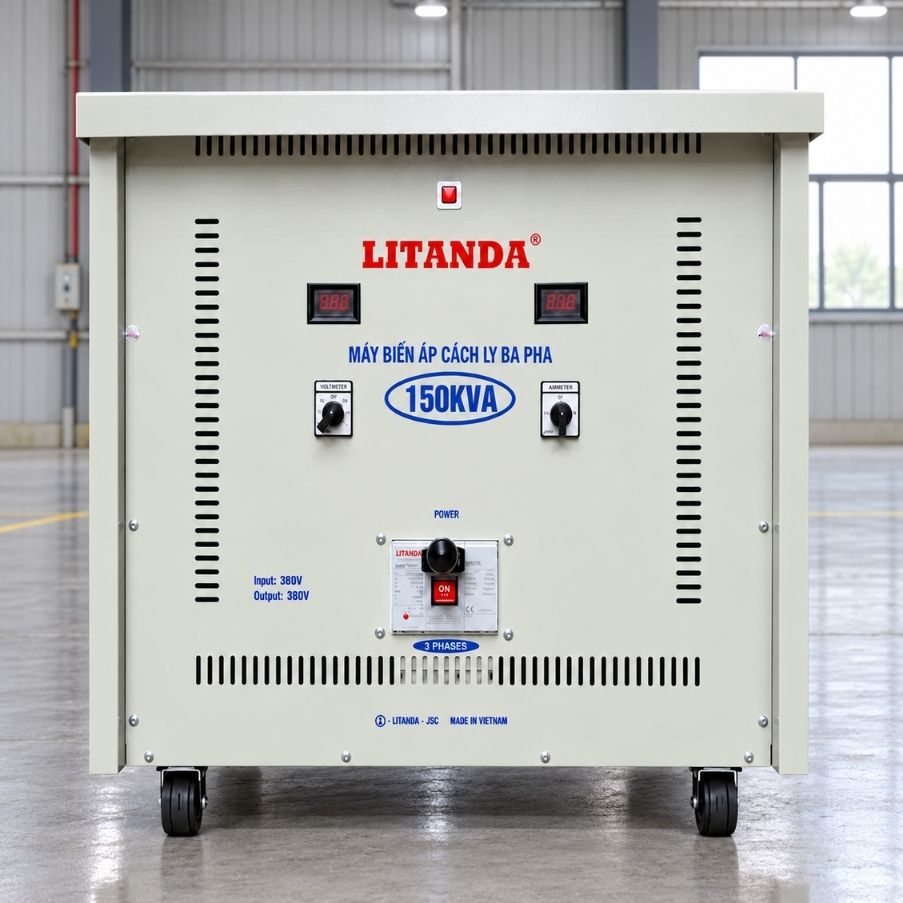

Biến Áp Cách Ly Litanda 150KVA Vào 380V Ra 380V

Biến Áp Cách Ly Litanda 150KVA

Biến áp cách ly Litanda 150KVA vào 380V ra 380V là thiết bị điện công nghiệp được thiết kế để tạo sự cách ly điện giữa nguồn cấp và phụ tải, đồng thời duy trì điện áp danh định 380V ở cả đầu vào và đầu ra. Với công suất biểu kiến 150KVA, sản phẩm phù hợp với các nhà máy, xưởng sản xuất và hệ thống máy móc yêu cầu nguồn điện 3 pha có sự phân tách giữa cuộn sơ cấp và cuộn thứ cấp.

Trong môi trường sản xuất công nghiệp, nhiều thiết bị như máy CNC, dây chuyền tự động hóa, hệ thống điều khiển và máy móc nhập khẩu có yêu cầu riêng về nguồn điện. Dù nguồn cấp tại nhà xưởng đã đạt 380V, một số hệ thống vẫn cần sử dụng biến áp cách ly nhằm tạo nguồn thứ cấp riêng, phục vụ thiết kế nối đất, bảo vệ và hạn chế một số dạng nhiễu dẫn truyền.

Biến áp cách ly Litanda 150KVA 380V/380V là giải pháp đáng cân nhắc cho những ứng dụng này. Khác với biến áp hạ áp hoặc tăng áp, thiết bị không nhằm thay đổi điện áp danh định mà tập trung vào chức năng cách ly điện, truyền năng lượng qua từ trường và đáp ứng yêu cầu cấp nguồn cho phụ tải công nghiệp.

Ưu Điểm Nổi Bật Của Biến Áp Cách Ly 3 Pha 150KVA

Biến áp cách ly Litanda 150KVA 380V ra 380V được định hướng sử dụng cho những hệ thống cần nguồn điện 3 pha cùng mức điện áp nhưng yêu cầu phân tách điện giữa nguồn cấp và thiết bị.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Đáp ứng các hệ thống có tổng phụ tải nằm trong khả năng chịu tải thiết kế.
• Điện áp vào và ra 380V: Phù hợp với nhiều loại máy móc công nghiệp sử dụng điện 3 pha.
• Cuộn sơ cấp và thứ cấp độc lập: Tạo sự cách ly điện trực tiếp giữa hai phía biến áp.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải khi được thiết kế đúng tiết diện.
• Tạo nguồn thứ cấp riêng: Hỗ trợ xây dựng sơ đồ nối đất và phương án bảo vệ phù hợp.
• Hỗ trợ hạn chế một số dạng nhiễu: Hiệu quả phụ thuộc vào cấu tạo cuộn dây, màn chắn tĩnh điện và hệ thống nối đất.
• Phục vụ thiết bị công nghiệp: Có thể cấp nguồn cho máy CNC, hệ thống tự động hóa và dây chuyền sản xuất.
• Ứng dụng linh hoạt: Phù hợp với những nhà xưởng có yêu cầu cách ly điện tại khu vực cấp nguồn.

Ưu điểm quan trọng nhất của biến áp cách ly Litanda 150KVA là khả năng phân tách điện giữa nguồn cấp và phụ tải mà không cần thay đổi điện áp danh định.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp 150KVA Cách Ly

Cấu tạo biến áp cách ly Litanda 3 pha 150KVA ảnh hưởng trực tiếp đến khả năng chịu tải, tổn hao, nhiệt độ vận hành và chất lượng cách điện giữa sơ cấp và thứ cấp.

Những bộ phận cơ bản gồm:

• Cuộn sơ cấp: Tiếp nhận nguồn điện xoay chiều 380V 3 pha.
• Cuộn thứ cấp: Cung cấp nguồn điện đầu ra danh định 380V 3 pha.
• Lõi thép kỹ thuật điện: Tạo mạch từ và dẫn từ thông trong quá trình hoạt động.
• Hệ thống cách điện: Phân tách điện giữa cuộn sơ cấp, cuộn thứ cấp và các bộ phận liên quan.
• Đầu đấu dây: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
• Thanh dẫn và đầu nối: Đáp ứng yêu cầu mang dòng điện của hệ thống.
• Khung và vỏ máy: Bảo vệ kết cấu bên trong, hỗ trợ lắp đặt và tản nhiệt.
• Bộ phận đo lường, bảo vệ: Được trang bị tùy theo cấu hình thực tế.

Nguyên lý hoạt động: Khi cấp nguồn điện xoay chiều 380V vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng điện áp trên cuộn thứ cấp, tạo nguồn điện đầu ra có giá trị danh định 380V.

Với cấu hình 380V/380V, tỷ số điện áp dây danh định bằng 1. Tỷ số vòng dây thực tế còn phụ thuộc vào tổ đấu dây và thiết kế điện áp của từng cuộn.

Khác với biến áp tự ngẫu, biến áp cách ly Litanda 150KVA có cuộn sơ cấp và thứ cấp độc lập về điện, không sử dụng chung phần cuộn dây dẫn điện.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 150KVA

Bảng thông số kỹ thuật giúp khách hàng xác định những đặc điểm quan trọng khi lựa chọn biến áp cho hệ thống điện công nghiệp.

Ứng Dụng Thực Tế Của Biến Áp Cách Ly Litanda 3 Pha 150KVA

Biến áp cách ly Litanda 150KVA 380V ra 380V có thể được sử dụng trong nhiều hệ thống điện công nghiệp cần nguồn 3 pha và yêu cầu phân tách điện giữa nguồn cấp với máy móc.

Những ứng dụng tiêu biểu gồm:

• Máy CNC công nghiệp: Cấp nguồn cho hệ thống gia công có yêu cầu sử dụng biến áp cách ly.
• Máy tiện và máy phay: Phục vụ thiết bị có thông số điện áp 380V 3 pha.
• Dây chuyền sản xuất tự động: Tạo nguồn điện thứ cấp riêng cho hệ thống máy móc.
• Hệ thống điều khiển PLC: Phục vụ tủ điện tổng hoặc hệ thống điều khiển theo thiết kế.
• Robot công nghiệp: Cấp nguồn khi thiết bị yêu cầu điện áp và cấu hình cách ly phù hợp.
• Máy ép nhựa: Phục vụ những hệ thống sản xuất có yêu cầu nguồn điện riêng.
• Thiết bị đo lường công nghiệp: Hỗ trợ thiết kế nguồn cấp phù hợp với yêu cầu kỹ thuật.
• Hệ thống thử nghiệm thiết bị điện: Tạo nguồn thứ cấp cách ly phục vụ những phép thử thích hợp.
• Tủ điện phân phối: Phục vụ phương án phân phối nguồn điện thứ cấp cho nhóm phụ tải.

Đặc biệt, biến áp cách ly phù hợp để xem xét sử dụng khi tài liệu kỹ thuật của máy móc yêu cầu có biến áp cách ly đầu vào.

Lợi Ích Khi Sử Dụng Biến Áp Cách Ly 150KVA

Sử dụng biến áp cách ly phù hợp giúp doanh nghiệp tổ chức hệ thống cấp nguồn theo yêu cầu kỹ thuật của máy móc, đặc biệt với những dây chuyền sản xuất cần nguồn điện thứ cấp riêng.

Những lợi ích đáng chú ý gồm:

• Tạo nguồn cấp cách ly: Hỗ trợ phân tách điện giữa nguồn chính và phụ tải.
• Duy trì điện áp danh định 380V: Phù hợp với nhiều thiết bị công nghiệp.
• Phục vụ phụ tải lớn: Công suất biểu kiến 150KVA đáp ứng hệ thống nằm trong giới hạn thiết kế.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải khi được thiết kế đúng kỹ thuật.
• Hỗ trợ hạn chế một số dạng nhiễu: Phụ thuộc vào cấu tạo biến áp và giải pháp chống nhiễu.
• Phù hợp với dây chuyền tự động hóa: Có thể sử dụng cho hệ thống điều khiển và thiết bị sản xuất.
• Hỗ trợ tổ chức mạng điện thứ cấp: Cho phép lựa chọn phương án nối đất và bảo vệ theo thiết kế.

Tuy nhiên, biến áp cách ly không có chức năng tự động điều chỉnh điện áp.

Nếu nguồn điện đầu vào tăng hoặc giảm, điện áp đầu ra vẫn có thể thay đổi. Khi nhà xưởng có điện áp không ổn định, cần đánh giá giải pháp ổn định nguồn phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp Cách Ly Litanda 150KVA

Biến áp cách ly Litanda 150KVA cần được lắp đặt đúng sơ đồ kỹ thuật, bảo đảm an toàn điện, khả năng chịu tải và điều kiện tản nhiệt.

Các bước lắp đặt quan trọng gồm:

1. Khảo sát nguồn điện: Kiểm tra điện áp đầu vào 380V 3 pha.
2. Xác định phụ tải: Tính toán tổng công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Đánh giá dòng khởi động: Kiểm tra đặc tính motor và những thiết bị có dòng khởi động lớn.
4. Lựa chọn vị trí đặt máy: Bố trí trên nền chịu lực phù hợp, khu vực khô ráo và thông thoáng.
5. Tính toán cáp điện: Chọn tiết diện dây theo dòng điện, chiều dài tuyến cáp và điều kiện lắp đặt.
6. Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc phương án bảo vệ phù hợp với hệ thống.
7. Đấu nối cuộn sơ cấp: Kết nối nguồn 380V đúng sơ đồ đấu dây.
8. Đấu nối cuộn thứ cấp: Cung cấp nguồn điện 380V cho phụ tải theo sơ đồ.
9. Nối đất bảo vệ: Kết nối vỏ máy và những bộ phận kim loại cần bảo vệ với hệ thống PE.
10. Kiểm tra phương án nối đất thứ cấp: Xác định cách nối đất phù hợp với sơ đồ phân phối và bảo vệ.
11. Kiểm tra cách điện: Đánh giá tình trạng cách điện giữa sơ cấp, thứ cấp và các bộ phận liên quan.
12. Chạy thử không tải: Đo điện áp đầu ra trước khi cấp điện cho máy móc.
13. Đưa tải vào từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
14. Kiểm tra định kỳ: Rà soát đầu nối, lớp cách điện và khả năng tản nhiệt.

Lưu ý quan trọng: Dòng điện tính toán của biến áp 150KVA tại điện áp 380V khoảng 228A.
