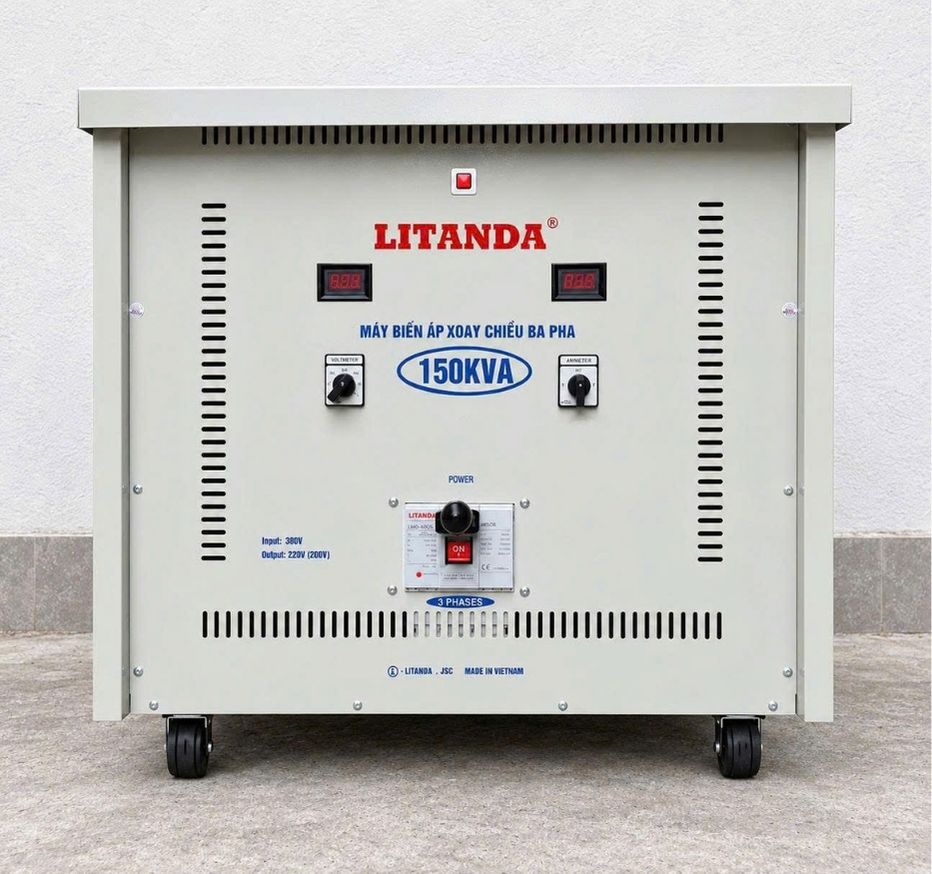

Biến Áp Tự Ngẫu Litanda 150KVA Vào 380V Ra 220V/200V

Biến Áp Tự Ngẫu Litanda 150KVA Vào 380V Ra 220V

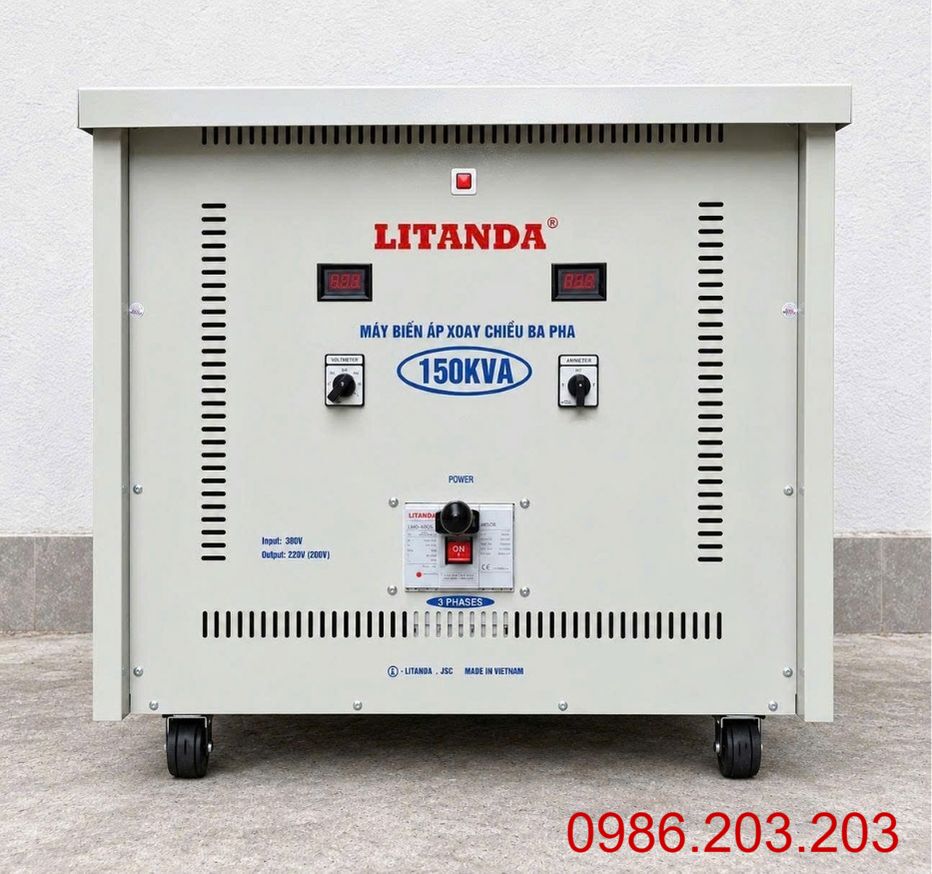

Biến áp tự ngẫu Litanda 150KVA vào 380V ra 220V/200V là thiết bị chuyển đổi điện áp công nghiệp, được thiết kế để hạ nguồn điện xoay chiều 3 pha 380V xuống các mức điện áp 3 pha 220V hoặc 200V. Với công suất biểu kiến 150KVA, sản phẩm đáp ứng nhu cầu sử dụng điện của nhiều loại máy móc nhập khẩu, hệ thống gia công cơ khí và dây chuyền sản xuất có yêu cầu điện áp khác với nguồn điện hiện có.

Trong thực tế, nhiều nhà máy tại Việt Nam sử dụng nguồn điện 380V 3 pha, trong khi máy CNC, máy ép nhựa, máy tiện và các thiết bị nhập khẩu từ Nhật Bản, Hàn Quốc hoặc Đài Loan có thể yêu cầu nguồn 200V hoặc 220V 3 pha. Nếu cấp điện không đúng thông số, máy móc có thể phát sinh lỗi điều khiển, quá nhiệt hoặc hư hỏng linh kiện.

Biến áp tự ngẫu Litanda 3 pha 150KVA được phát triển nhằm đáp ứng nhu cầu chuyển đổi điện áp cho hệ thống sản xuất công nghiệp. Thiết bị sử dụng kết cấu cuộn dây tự ngẫu, lõi thép kỹ thuật điện và các đầu đấu nối theo cấu hình thiết kế. Việc lựa chọn đúng biến áp giúp doanh nghiệp khai thác nguồn điện hiện có, đồng thời cấp nguồn phù hợp với thông số của máy móc.

Ưu Điểm Nổi Bật Của Biến Áp Litanda 3 Pha 150KVA

Biến áp tự ngẫu Litanda 150KVA được thiết kế theo nguyên lý biến áp tự ngẫu, phù hợp với hệ thống điện cần hạ áp nhưng không yêu cầu cách ly điện giữa nguồn cấp và phụ tải.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Phục vụ các hệ thống máy móc có tổng phụ tải phù hợp với công suất thiết kế.
• Chuyển điện áp 380V xuống 220V: Cấp nguồn cho thiết bị công nghiệp yêu cầu điện 3 pha 220V.
• Tùy chọn đầu ra 200V: Đáp ứng những máy móc sử dụng điện áp 3 pha 200V.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện, chịu tải và giảm tổn hao khi được thiết kế đúng tiết diện.
• Kết cấu tự ngẫu: Có phần cuộn dây sử dụng chung giữa đầu vào và đầu ra, giúp tiết kiệm vật liệu so với kết cấu cách ly tương đương.
• Nguyên lý hoạt động đơn giản: Không cần bộ điều khiển điện tử để thực hiện chức năng chuyển đổi điện áp.
• Phù hợp với thiết bị nhập khẩu: Có thể phục vụ nhiều loại máy gia công và dây chuyền sản xuất.
• Thuận tiện tích hợp hệ thống: Có thể bố trí cấp điện cho một máy hoặc nhóm thiết bị theo yêu cầu thực tế.

Ưu điểm quan trọng của biến áp Litanda 150KVA là khả năng cung cấp điện áp phù hợp cho thiết bị sử dụng, hạn chế tình trạng phải vận hành máy móc ở mức điện áp không đúng thiết kế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Tự Ngẫu 150KVA

Cấu tạo biến áp tự ngẫu Litanda 150KVA ảnh hưởng trực tiếp đến khả năng chịu tải, mức tổn hao điện năng, độ tăng nhiệt và chất lượng nguồn điện đầu ra.

Những bộ phận cơ bản gồm:

• Cuộn dây tự ngẫu: Thực hiện chức năng chuyển đổi điện áp từ 380V xuống 220V hoặc 200V.
• Lõi thép kỹ thuật điện: Dẫn từ thông và tạo mạch từ trong quá trình biến đổi điện áp.
• Lớp cách điện: Ngăn cách các vòng dây, pha điện và những bộ phận kim loại cần bảo vệ.
• Đầu đấu dây đầu vào: Tiếp nhận nguồn điện 380V 3 pha.
• Đầu đấu dây đầu ra: Cung cấp điện áp 220V hoặc 200V theo cấu hình thiết kế.
• Thanh dẫn và đầu nối: Kết nối các bộ phận mang dòng điện lớn.
• Khung và vỏ máy: Bảo vệ kết cấu bên trong, hỗ trợ lắp đặt và vận hành.

Nguyên lý hoạt động: Khi nguồn điện xoay chiều 3 pha 380V được cấp vào cuộn dây theo đúng sơ đồ, dòng điện tạo ra từ thông biến thiên trong lõi thép. Điện áp tại các điểm lấy điện được xác định theo tỷ số vòng dây, tạo nguồn đầu ra 220V hoặc 200V.

Khác với biến áp cách ly, biến áp tự ngẫu sử dụng chung một phần cuộn dây giữa phía đầu vào và đầu ra. Vì vậy, hai phía có liên kết dẫn điện trực tiếp.

Thông Số Kỹ Thuật Biến Áp 3 Pha 150KVA

Bảng thông số kỹ thuật giúp khách hàng xác định những đặc điểm quan trọng khi lựa chọn biến áp cho hệ thống máy móc công nghiệp.

Lưu ý: Model LT-BA-3F-150KVA được Litanda giới thiệu cho biến áp tự ngẫu 150KVA. Riêng cấu hình có hai mức đầu ra 220V và 200V cần được xác nhận trước khi sử dụng. Các dòng điện trong bảng là giá trị tính toán, không phải kết quả đo thực tế.

Biến Áp Tự Ngẫu Litanda 150KVA Dùng Cho Những Thiết Bị Nào?

Biến áp tự ngẫu Litanda 150KVA phù hợp với những hệ thống sử dụng nguồn điện 380V nhưng cần cấp nguồn 3 pha 220V hoặc 200V cho máy móc công nghiệp.

Những ứng dụng tiêu biểu gồm:

• Máy CNC nhập khẩu: Hạ điện áp theo thông số yêu cầu của hệ thống gia công.
• Máy tiện và máy phay: Cấp nguồn cho thiết bị sử dụng điện áp 3 pha 200V hoặc 220V.
• Máy ép nhựa: Phục vụ máy móc có điện áp đầu vào phù hợp với cấu hình biến áp.
• Máy cắt kim loại: Chuyển đổi nguồn điện cho thiết bị gia công công nghiệp.
• Máy in công nghiệp: Cấp điện cho dây chuyền in có yêu cầu điện áp thấp hơn nguồn 380V.
• Dây chuyền đóng gói: Phục vụ các thiết bị sản xuất có thông số điện áp phù hợp.
• Máy sản xuất linh kiện: Chuyển đổi nguồn cấp cho hệ thống thiết bị nhập khẩu.
• Hệ thống tự động hóa: Cung cấp điện áp theo yêu cầu kỹ thuật của máy móc.

Ví dụ thực tế: Một nhà xưởng sử dụng nguồn điện 380V 3 pha nhưng nhập khẩu máy gia công yêu cầu nguồn điện 200V 3 pha. Khi đó, biến áp tự ngẫu Litanda 150KVA có thể được lựa chọn để hạ điện áp nếu công suất phụ tải và các yêu cầu kỹ thuật đáp ứng giới hạn thiết bị.

Lợi Ích Khi Sử Dụng Biến Áp Tự Ngẫu 150KVA 3 Pha

Biến áp tự ngẫu Litanda 150KVA hỗ trợ doanh nghiệp sử dụng nguồn điện 380V hiện có để vận hành các thiết bị có yêu cầu điện áp 220V hoặc 200V, phù hợp với nhu cầu chuyển đổi nguồn điện công nghiệp.

Những lợi ích đáng chú ý gồm:

• Đáp ứng điện áp của máy móc nhập khẩu: Hạn chế nguy cơ sử dụng sai nguồn điện.
• Hỗ trợ vận hành dây chuyền sản xuất: Cấp nguồn phù hợp cho các thiết bị công nghiệp.
• Phục vụ phụ tải lớn: Công suất biểu kiến 150KVA đáp ứng hệ thống được tính toán trong giới hạn thiết kế.
• Cuộn dây đồng: Hỗ trợ khả năng dẫn điện và chịu tải khi được thiết kế đúng kỹ thuật.
• Kết cấu tự ngẫu: Tiết kiệm vật liệu và có thể giảm tổn hao so với một số thiết kế cách ly tương đương.
• Tích hợp vào hệ thống điện hiện có: Không yêu cầu thay đổi toàn bộ nguồn cấp chính nếu các điều kiện khác đáp ứng.
• Đáp ứng nhiều cấu hình máy móc: Có thể lựa chọn mức đầu ra theo yêu cầu thiết bị.

Hướng Dẫn Lắp Đặt Và Sử Dụng Biến Áp 150KVA 3 Pha

Biến áp tự ngẫu Litanda 150KVA cần được lắp đặt đúng sơ đồ kỹ thuật, bảo đảm khả năng mang dòng, bảo vệ quá tải và an toàn điện.

Các bước quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp đầu vào 380V 3 pha tại vị trí sử dụng.
• Kiểm tra máy móc: Xác định thiết bị yêu cầu điện áp 220V hay 200V.
• Tính toán công suất: Xác định tổng công suất biểu kiến của các phụ tải hoạt động đồng thời.
• Đánh giá dòng khởi động: Kiểm tra các thiết bị sử dụng motor hoặc có dòng khởi động lớn.
• Lựa chọn vị trí lắp đặt: Đặt biến áp ở nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Tính toán cáp điện: Chọn tiết diện dây và thanh dẫn theo dòng điện, chiều dài tuyến cáp và điều kiện lắp đặt.
• Lựa chọn thiết bị bảo vệ: Sử dụng aptomat hoặc giải pháp bảo vệ phù hợp với dòng tải và mức ngắn mạch của hệ thống.
• Đấu nối đầu vào 380V: Thực hiện đúng sơ đồ đấu dây của biến áp.
• Đấu nối đầu ra: Sử dụng mức điện áp 220V hoặc 200V theo yêu cầu phụ tải.
• Nối đất bảo vệ: Kết nối vỏ máy và các bộ phận kim loại cần bảo vệ với hệ thống PE.
• Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và các điều kiện an toàn.
• Chạy thử không tải: Đo điện áp đầu ra trước khi kết nối thiết bị.
• Đưa tải vào từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
• Kiểm tra định kỳ: Rà soát đầu nối, tình trạng cách điện và dấu hiệu phát nhiệt.
