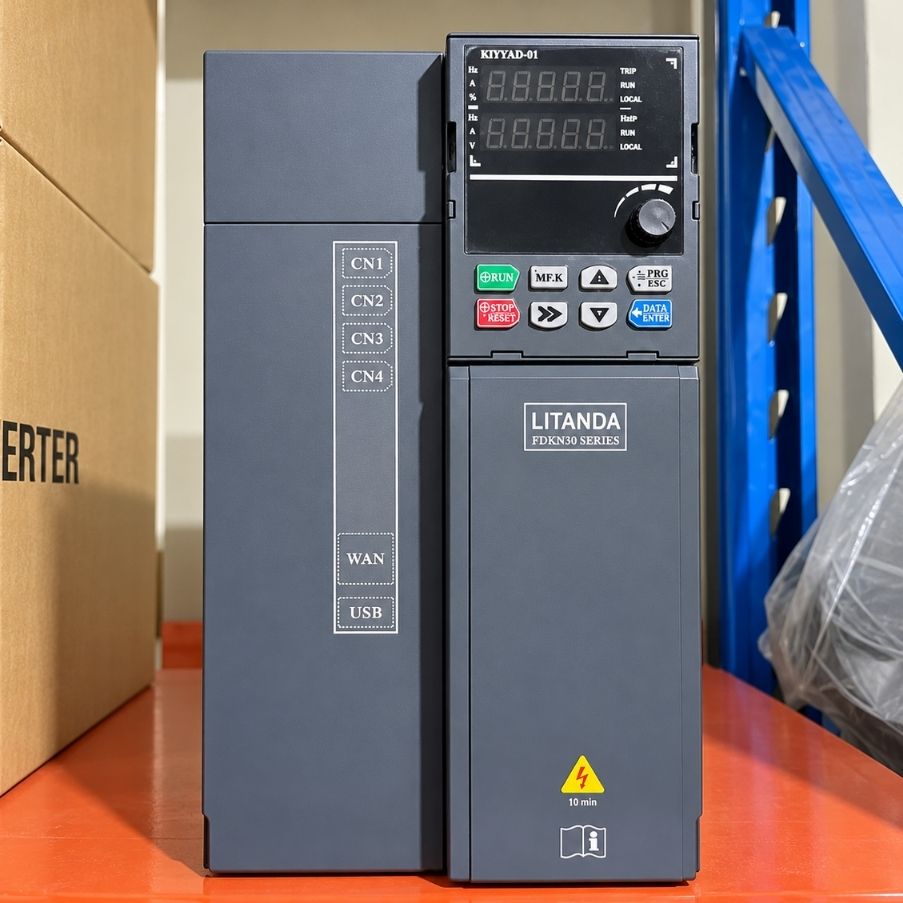

Biến Tần 1 Pha Ra 3 Pha 0.75KW 220V Sang 380V

Biến Tần 1 Pha Ra 3 Pha 0.75KW

Biến tần 0.75KW 1 pha ra 3 pha là thiết bị điện tử công suất nhận nguồn điện xoay chiều 1 pha 220V, sau đó thực hiện chỉnh lưu, nâng điện áp DC theo thiết kế và nghịch lưu thành nguồn điện 3 pha 380V để điều khiển động cơ.

Công suất 0.75KW, tương đương khoảng 1HP, phù hợp với các động cơ 3 pha có công suất tương ứng khi điều kiện tải, dòng định mức và chế độ khởi động nằm trong khả năng của biến tần.

Thiết bị thường được sử dụng trong các trường hợp:

• Nơi lắp đặt chỉ có điện 1 pha 220V nhưng máy sử dụng motor 3 pha 380V.
• Xưởng nhỏ chưa có nguồn điện 3 pha.
• Máy cơ khí sử dụng động cơ công suất 0.75KW.
• Cần điều chỉnh tốc độ quay của motor.
• Cần khởi động và dừng motor mềm hơn so với đóng điện trực tiếp.
• Cần thay đổi chiều quay hoặc cài đặt thời gian tăng giảm tốc.

Điểm quan trọng là biến tần loại này được thiết kế chủ yếu để điều khiển động cơ, không nên hiểu như một máy biến áp 1 pha ra 3 pha để cấp nguồn cho mọi loại thiết bị điện 380V.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 0.75KW 220V Sang 380V

Biến tần 0.75KW 220V sang 380V vừa giải quyết nhu cầu vận hành motor 3 pha tại nơi chỉ có điện 1 pha, vừa cung cấp nhiều chức năng điều khiển hữu ích trong quá trình sử dụng.

Một số ưu điểm nổi bật gồm:

• Sử dụng trực tiếp nguồn 1 pha 220V: Phù hợp với những vị trí chưa có hệ thống điện 3 pha.
• Tạo đầu ra 3 pha 380V: Có thể cấp nguồn cho motor 380V có công suất và dòng điện phù hợp.
• Điều chỉnh tốc độ động cơ: Thay đổi tốc độ quay thông qua việc điều chỉnh tần số đầu ra.
• Khởi động mềm hơn: Motor tăng tốc theo thời gian cài đặt thay vì nhận ngay toàn bộ tần số làm việc.
• Kiểm soát quá trình tăng tốc: Hỗ trợ máy cơ khí khởi động ổn định hơn và hạn chế sốc truyền động.
• Điều chỉnh thời gian giảm tốc: Có thể kiểm soát quá trình dừng motor phù hợp với yêu cầu của máy.
• Điều khiển thuận/nghịch: Cho phép cài đặt chiều quay của động cơ theo nhu cầu vận hành.
• Tích hợp các chức năng bảo vệ: Tùy từng model, biến tần có thể hỗ trợ bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt và một số trạng thái bất thường khác.

Ưu điểm đáng chú ý của biến tần không chỉ nằm ở khả năng chuyển từ nguồn 1 pha sang đầu ra 3 pha, mà còn ở khả năng kiểm soát tốc độ và trạng thái hoạt động của động cơ.

Thông Số Cơ Bản Của Biến Tần 0.75KW 220V Sang 380V

Các thông số như dòng điện đầu vào, dòng đầu ra định mức, dải tần số, khả năng quá tải, phương pháp điều khiển và cấp bảo vệ cần được kiểm tra theo model biến tần thực tế trước khi lựa chọn.

Biến Tần 1 Pha 220V Ra 3 Pha 380V Hoạt Động Như Thế Nào?

Việc chuyển từ nguồn 1 pha 220V sang 3 pha 380V không đơn thuần là thay đổi số lượng dây dẫn. Bên trong biến tần là một hệ thống điện tử công suất thực hiện liên tiếp các quá trình chỉnh lưu, xử lý điện áp và nghịch lưu.

Nguyên lý hoạt động cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Nguồn điện xoay chiều được đưa vào mạch đầu vào của biến tần.
• Chỉnh lưu AC sang DC: Điện áp xoay chiều 220V được chuyển đổi thành điện áp một chiều.
• Xử lý và nâng điện áp: Với cấu hình 220V vào và 380V ra, thiết bị cần có mạch hoặc cấu trúc nâng áp phù hợp để tạo mức điện áp DC cần thiết.
• Nghịch lưu thành nguồn 3 pha: Các linh kiện công suất thực hiện đóng cắt để tạo ra điện áp 3 pha tại các đầu U, V, W.
• Điều chỉnh tần số đầu ra: Biến tần thay đổi tần số để kiểm soát tốc độ quay của motor.
• Kiểm soát tăng tốc và giảm tốc: Motor có thể được tăng hoặc giảm tốc theo thời gian cài đặt, giúp quá trình vận hành ổn định hơn.

Do điện áp đầu ra được tạo bởi quá trình đóng cắt điện tử, dạng sóng đầu ra của biến tần không hoàn toàn giống nguồn điện lưới 3 pha thông thường. Vì vậy, đầu ra U-V-W chủ yếu được sử dụng để cấp cho motor theo đúng mục đích thiết kế.

Vì Sao Không Phải Biến Tần 1 Pha Nào Cũng Ra Được 380V?

Đây là một trong những điểm quan trọng nhất khi lựa chọn biến tần 1 pha ra 3 pha.

Trên thị trường có nhiều loại biến tần sử dụng cấu hình:

1 pha 220V vào → 3 pha 220V ra

Loại này tạo nguồn 3 pha nhưng không tự động nâng điện áp đầu ra lên 380V.

Để có cấu hình:

1 pha 220V vào → 3 pha 380V ra

biến tần phải được thiết kế với mạch nâng áp hoặc hệ thống bus DC phù hợp để đáp ứng mức điện áp đầu ra yêu cầu.

Do đó, khi lựa chọn sản phẩm cần xác nhận rõ:

Điện áp đầu vào: 1 pha 220V
Điện áp đầu ra: 3 pha 380V
Công suất motor: 0.75KW

Ngoài ba thông số trên, nên kiểm tra thêm dòng định mức của motor và dòng đầu ra định mức của biến tần để tránh lựa chọn thiết bị chỉ đúng về công suất nhưng không phù hợp về dòng điện.

Biến Tần 0.75KW Có Dùng Được Cho Motor 0.75KW Không?

Có thể sử dụng nếu motor có công suất 0.75KW, điện áp định mức phù hợp và dòng làm việc không vượt quá khả năng đầu ra của biến tần.

Tuy nhiên, việc lựa chọn không nên chỉ dựa trên việc hai thiết bị cùng ghi 0.75KW. Cần kiểm tra thêm:

• Điện áp định mức của motor.
• Dòng điện định mức trên tem động cơ.
• Tần số định mức 50Hz hoặc 60Hz.
• Loại tải mà motor đang kéo.
• Mô-men yêu cầu khi khởi động.
• Thời gian vận hành liên tục.
• Tần suất tăng tốc, giảm tốc hoặc đảo chiều.
• Điều kiện nhiệt độ và thông gió tại vị trí lắp đặt.

Đối với tải nặng hoặc yêu cầu mô-men khởi động cao, nên ưu tiên đánh giá theo dòng điện và đặc tính tải thực tế thay vì chỉ so sánh công suất kW.

Ứng Dụng Của Biến Tần 0.75KW 1 Pha Ra 3 Pha 380V

Biến tần 0.75KW phù hợp với nhiều loại máy sử dụng động cơ 3 pha công suất nhỏ, đặc biệt tại những vị trí chưa có sẵn nguồn điện 3 pha 380V.

Một số ứng dụng thường gặp gồm:

• Máy khoan: Điều khiển tốc độ quay của motor theo yêu cầu gia công.
• Máy tiện nhỏ: Phù hợp với động cơ có công suất và dòng định mức tương ứng.
• Máy mài: Hỗ trợ quá trình khởi động và điều chỉnh tốc độ.
• Băng tải nhỏ: Điều chỉnh tốc độ di chuyển theo yêu cầu sản xuất.
• Quạt công nghiệp: Thay đổi tốc độ motor để điều chỉnh lưu lượng gió.
• Máy khuấy: Kiểm soát tốc độ khuấy theo từng công đoạn.
• Máy đóng gói: Điều khiển các cơ cấu truyền động sử dụng motor công suất nhỏ.
• Máy chế biến: Phù hợp với những cơ cấu dùng động cơ 3 pha 0.75KW có tải tương ứng.

Trước khi lựa chọn biến tần, nên kiểm tra đầy đủ tem động cơ, dòng định mức, điện áp, loại tải và yêu cầu điều chỉnh tốc độ để xác định cấu hình phù hợp.

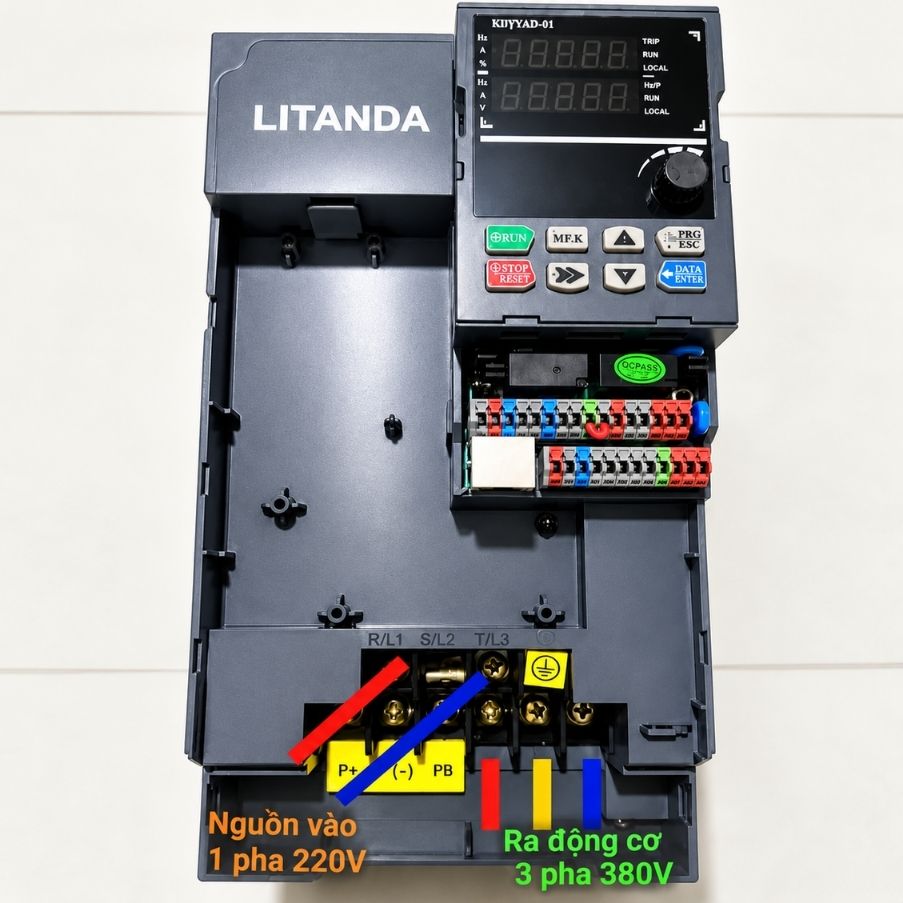

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 3 Pha

Biến tần 1 pha 220V ra 3 pha 380V có hai phần đấu nối chính gồm nguồn đầu vào và đầu ra cấp cho motor.

Phía đầu vào:
Nguồn điện 1 pha 220V được đấu vào các cọc nguồn đầu vào theo đúng ký hiệu của nhà sản xuất. Không nên suy đoán vị trí chân đấu vì ký hiệu có thể khác nhau giữa các model.

Phía đầu ra:
Ba đầu U, V, W của biến tần được đấu tới động cơ 3 pha theo sơ đồ của motor.

Trong quá trình lắp đặt cần lưu ý:

• Xác định đúng đầu vào và đầu ra: Tránh nhầm cọc nguồn với đầu U-V-W.
• Không đưa điện lưới trực tiếp vào U-V-W: Việc đấu sai có thể gây hư hỏng tầng công suất của biến tần.
• Đấu sao hoặc tam giác đúng theo tem motor: Cách đấu phải phù hợp với điện áp đầu ra 380V và thông số cuộn dây động cơ.
• Nối đất PE: Biến tần và vỏ motor cần được tiếp địa đúng kỹ thuật.
• Chọn dây dẫn phù hợp: Căn cứ vào dòng đầu vào, dòng motor, chiều dài dây và điều kiện lắp đặt.
• Kiểm tra chiều quay: Chạy thử ở tốc độ thấp trước khi đưa máy vào tải thực tế.
• Cài đặt thông số motor: Nhập đúng điện áp, dòng định mức, tần số và các thông số cần thiết theo hướng dẫn của biến tần.
• Cài thời gian tăng và giảm tốc: Lựa chọn phù hợp với đặc tính cơ khí của máy và tải.
