Biến Tần 1 Pha Ra 3 Pha 11KW 220V Sang 380V

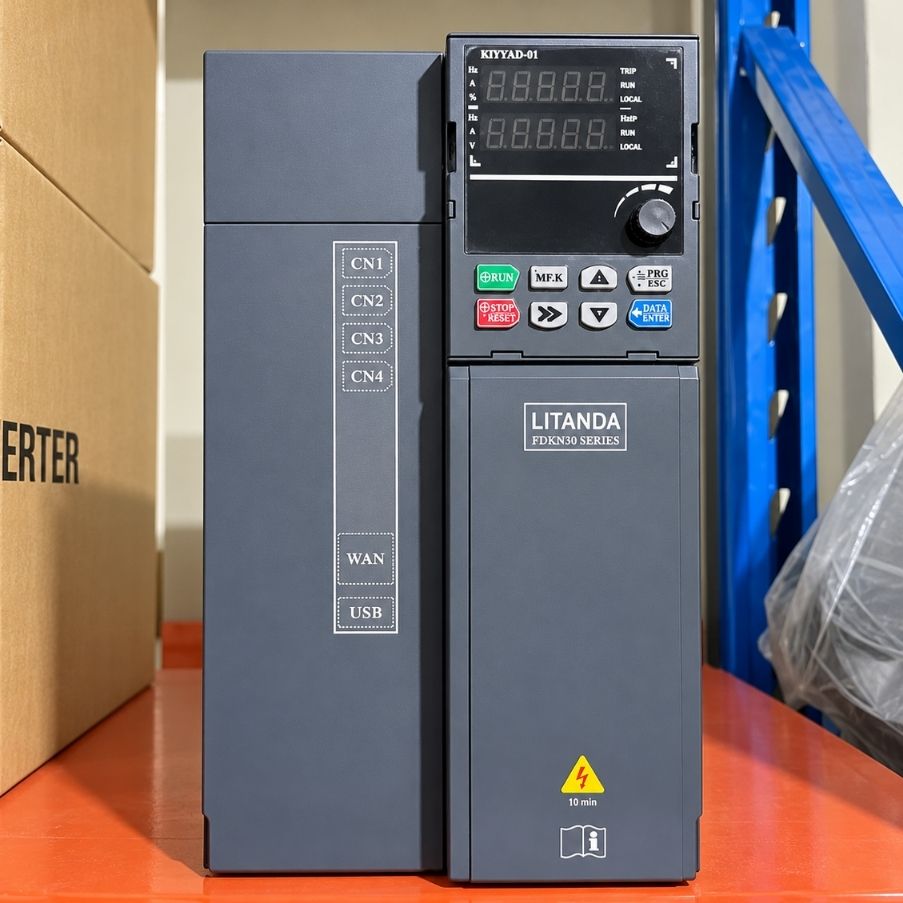

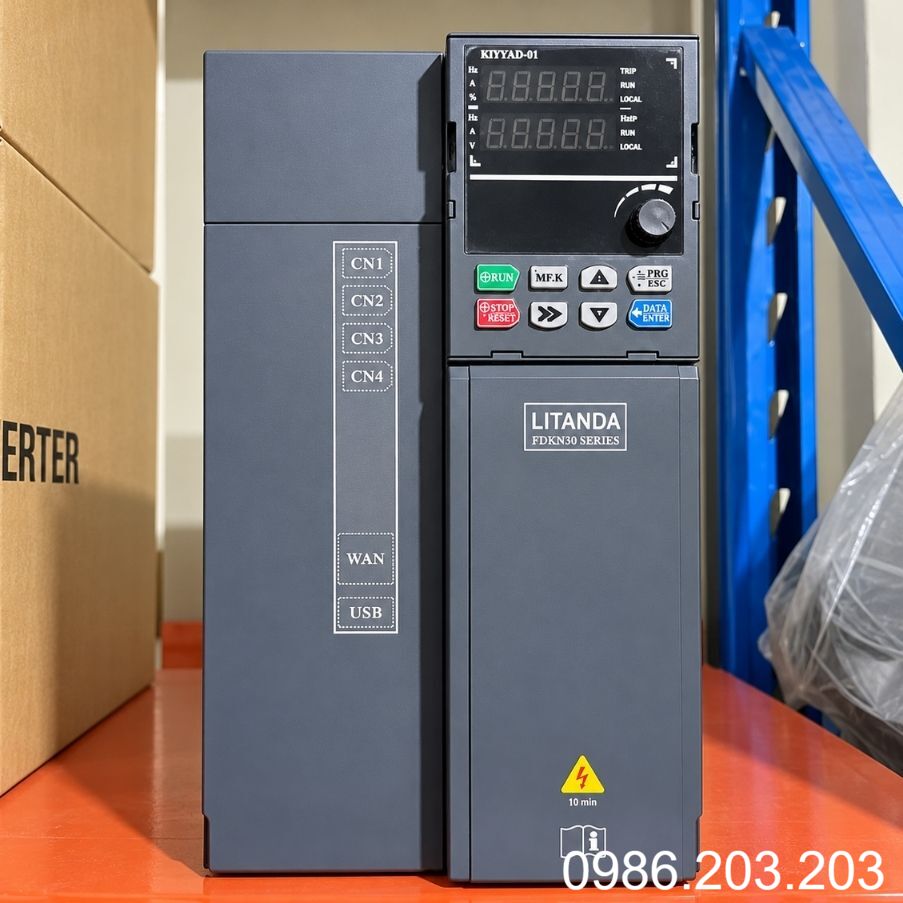

Biến Tần 1 Pha Ra 3 Pha 11KW

Biến tần 11KW 1 pha ra 3 pha là thiết bị nhận nguồn điện xoay chiều 1 pha 220V, sau đó chuyển đổi thành nguồn điện 3 pha 380V có tần số điều chỉnh để cấp cho động cơ 3 pha.

Về cấu trúc hoạt động, nguồn điện đầu vào được chỉnh lưu thành điện một chiều, sau đó được xử lý qua tầng nâng áp hoặc kiến trúc bus DC tương ứng trước khi tầng nghịch lưu tạo ra ba đầu điện áp U, V, W.

Điểm cần đặc biệt lưu ý là đầu ra 380V cao hơn điện áp đầu vào 220V. Vì vậy, không phải biến tần 220V nào cũng có khả năng thực hiện yêu cầu này. Thiết bị phải được thiết kế đúng cấu hình:

Đầu vào: 1 pha 220V
Đầu ra: 3 pha 380V
Công suất: 11KW

Biến tần phù hợp trong các trường hợp:

• Chỉ có nguồn 1 pha 220V: Trong khi máy sử dụng motor 3 pha 380V.
• Khu vực chưa có điện lưới 3 pha: Có thể vận hành motor nếu hệ thống điện đầu vào đủ khả năng cấp tải.
• Motor công suất 11KW: Khi dòng định mức và đặc tính tải phù hợp với biến tần.
• Cần điều chỉnh tốc độ: Cho phép thay đổi tần số đầu ra để kiểm soát tốc độ motor.
• Cần khởi động có kiểm soát: Motor tăng tốc theo thời gian cài đặt thay vì đóng trực tiếp.
• Cần điều chỉnh quá trình dừng: Có thể thiết lập thời gian giảm tốc phù hợp với tải.
• Cần chạy thuận/nghịch: Hỗ trợ thay đổi chiều quay theo tín hiệu điều khiển.
• Cần tích hợp tự động hóa: Tùy model có thể kết nối biến trở, nút nhấn, cảm biến hoặc PLC.

Biến tần loại này chủ yếu dùng để cấp và điều khiển motor 3 pha, không nên coi U-V-W như nguồn điện lưới 3 pha thông thường để cấp cho toàn bộ nhà xưởng.

Thông Số Cơ Bản Của Biến Tần 11KW 220V Sang 380V

Các thông số như dòng đầu vào, dòng đầu ra định mức, khả năng quá tải, dải tần số, phương pháp điều khiển, cổng truyền thông, khả năng hãm và cấp bảo vệ cần được xác nhận theo model thực tế.

Nguyên Lý Hoạt Động Của Biến Tần 11KW 220V Sang 380V

Biến tần không tạo điện 3 pha bằng cách đấu nối cơ học từ nguồn 1 pha. Toàn bộ quá trình được thực hiện qua các tầng điện tử công suất.

Nguyên lý hoạt động cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Nguồn AC được đưa vào tầng đầu vào.
• Chỉnh lưu AC sang DC: Điện áp xoay chiều được chuyển thành điện áp một chiều.
• Nâng và xử lý điện áp DC: Hệ thống tạo mức bus DC phù hợp với yêu cầu hình thành đầu ra 380V.
• Nghịch lưu thành nguồn 3 pha: Tầng công suất tạo ra ba đầu U, V, W.
• Điều chỉnh tần số: Biến tần thay đổi tần số để điều khiển tốc độ quay của động cơ.
• Điều chỉnh điện áp: Điện áp và tần số được phối hợp theo thuật toán điều khiển của thiết bị.
• Kiểm soát tăng tốc: Motor tăng tốc theo thời gian được cài đặt.
• Kiểm soát giảm tốc: Motor được giảm tốc có kiểm soát thay vì dừng đột ngột.

Đầu ra biến tần được tạo bằng kỹ thuật đóng cắt điện tử nên không hoàn toàn giống dạng điện áp của lưới điện 3 pha thông thường. Vì vậy, cần sử dụng đúng cho loại tải mà nhà sản xuất cho phép.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 11KW

Biến tần 11KW vừa giải quyết nhu cầu sử dụng motor 3 pha tại nơi chưa có điện 3 pha, vừa cho phép kiểm soát quá trình vận hành linh hoạt hơn.

Một số ưu điểm đáng chú ý:

• Sử dụng nguồn 1 pha 220V: Phù hợp với vị trí chưa có điện lưới 3 pha.
• Tạo đầu ra 3 pha 380V: Có thể vận hành motor 380V có thông số tương thích.
• Điều chỉnh tốc độ: Kiểm soát tốc độ motor thông qua thay đổi tần số.
• Khởi động có kiểm soát: Hạn chế dòng tăng đột ngột so với khởi động trực tiếp.
• Cài đặt tăng tốc: Giúp máy tăng tốc phù hợp với đặc tính tải.
• Cài đặt giảm tốc: Kiểm soát quá trình dừng của hệ truyền động.
• Điều khiển thuận/nghịch: Có thể thay đổi chiều quay motor theo yêu cầu.
• Hỗ trợ bảo vệ: Tùy model có thể giám sát quá dòng, quá tải, thấp áp, quá áp hoặc quá nhiệt.
• Tích hợp điều khiển: Có thể kết nối nút nhấn, biến trở, cảm biến hoặc PLC tùy thiết bị.

Biến tần không chỉ thực hiện chuyển đổi nguồn mà còn đóng vai trò như một bộ điều khiển hoạt động của động cơ.

Ứng Dụng Của Biến Tần 11KW 220V Sang 380V

Biến tần 11KW được ứng dụng cho nhiều hệ truyền động có motor 3 pha với dòng điện và đặc tính tải tương ứng.

Một số ứng dụng phổ biến:

• Máy tiện: Điều chỉnh tốc độ trục chính theo yêu cầu gia công.
• Máy khoan: Kiểm soát tốc độ động cơ theo chế độ làm việc.
• Băng tải: Điều chỉnh tốc độ vận chuyển trong dây chuyền.
• Máy bơm: Thay đổi tốc độ motor trong những hệ thống phù hợp.
• Quạt công nghiệp: Điều chỉnh tốc độ để kiểm soát lưu lượng gió.
• Máy khuấy: Kiểm soát tốc độ theo từng công đoạn.
• Máy đóng gói: Điều khiển cơ cấu truyền động của máy.
• Máy chế biến: Phù hợp với các tải có thông số nằm trong khả năng biến tần.
• Máy cơ khí: Ứng dụng cho các hệ truyền động có motor 11KW phù hợp.

Trước khi lựa chọn cần kiểm tra tem motor, dòng định mức, mô-men khởi động, chế độ vận hành và đặc tính tải thực tế.

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 3 Pha 11KW

Hệ thống đấu nối gồm hai phần chính: nguồn đầu vào và đầu ra motor.

Phía đầu vào:
Nguồn điện 1 pha 220V được đấu vào đúng các cọc nguồn theo ký hiệu và sơ đồ của nhà sản xuất.

Phía đầu ra:
Ba đầu U, V, W được kết nối với motor 3 pha.

Trong quá trình lắp đặt cần lưu ý:

• Xác định chính xác cọc đầu vào: Không đấu nhầm với U-V-W.
• Không cấp điện lưới vào U-V-W: Có thể làm hư hỏng tầng công suất.
• Đấu đúng sao/tam giác: Căn cứ trực tiếp vào tem motor.
• Nối đất PE: Biến tần và motor cần được tiếp địa đúng kỹ thuật.
• Chọn dây nguồn đúng: Dựa trên dòng đầu vào thực tế của biến tần.
• Chọn CB phù hợp: Theo thông số nhà sản xuất và điều kiện hệ thống.
• Kiểm tra chiều quay: Nên chạy thử ở tốc độ thấp trước khi đưa tải vào vận hành.
• Nhập thông số motor: Điện áp, dòng định mức, tần số và các giá trị liên quan.
• Cài thời gian tăng tốc: Phù hợp với đặc tính tải.
• Cài thời gian giảm tốc: Tránh dừng quá nhanh với tải có quán tính lớn.
• Tách dây tín hiệu khỏi dây động lực: Giúp hạn chế nhiễu.
• Bảo đảm tản nhiệt: Không lắp biến tần trong không gian quá kín hoặc nhiệt độ quá cao.

Với biến tần 11KW sử dụng nguồn 1 pha 220V, việc đấu nối và lựa chọn hệ thống bảo vệ nên được thực hiện bởi người có chuyên môn điện phù hợp.
