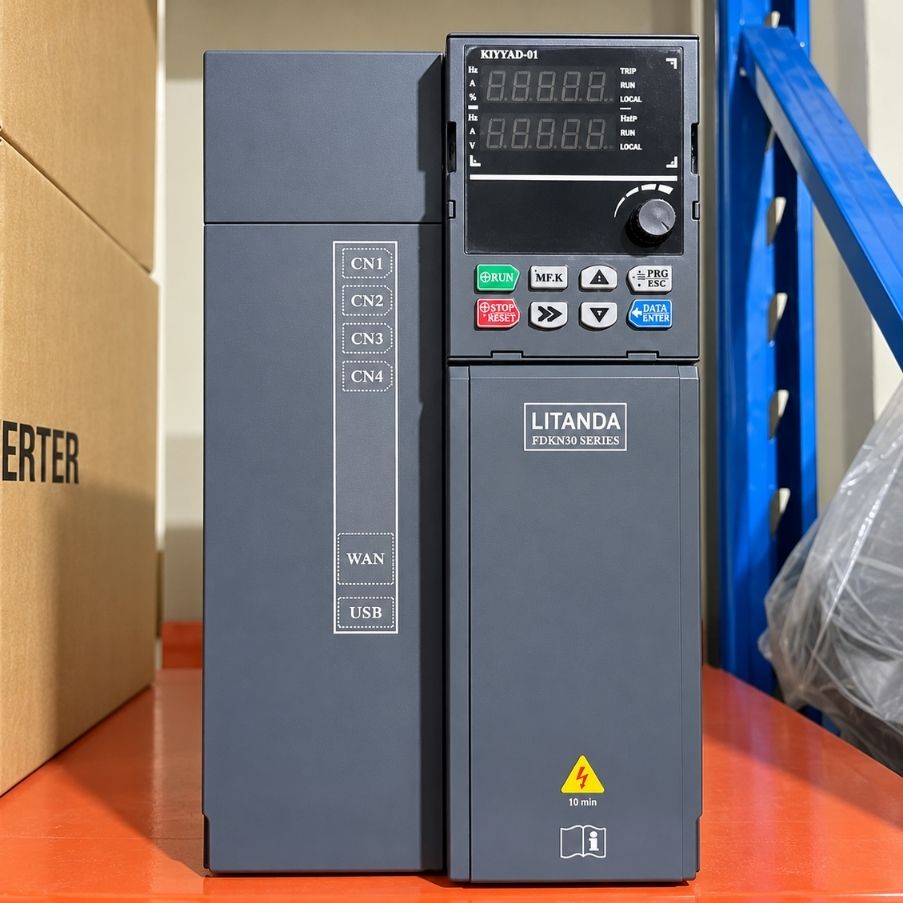

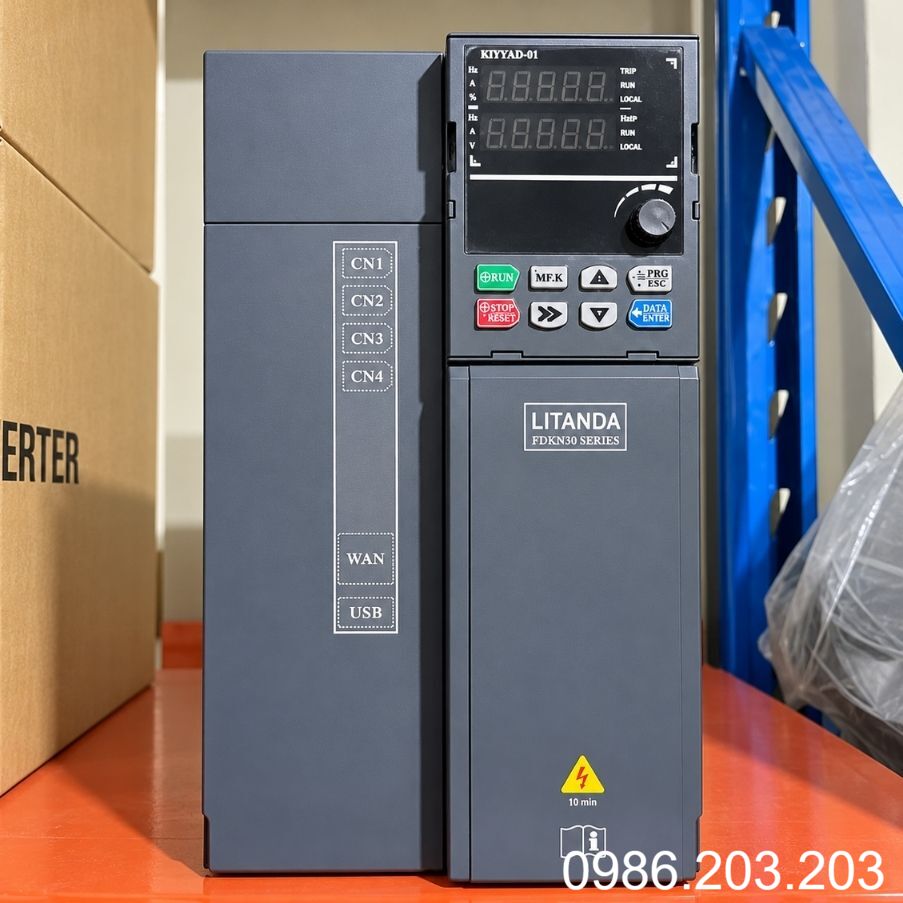

Biến Tần 1 Pha Ra 3 Pha 1.5KW 220V Sang 380V

Biến Tần 1 Pha Ra 3 Pha 1.5KW

Biến tần 1.5KW 1 pha ra 3 pha là thiết bị nhận nguồn xoay chiều 1 pha 220V, sau đó thực hiện quá trình chỉnh lưu, xử lý điện áp và nghịch lưu để tạo ra đầu ra 3 pha 380V cho động cơ.

Điểm khác biệt của cấu hình này là điện áp đầu ra cao hơn điện áp nguồn đầu vào. Vì vậy, bên trong thiết bị phải có mạch nâng áp hoặc cấu trúc bus DC phù hợp, chứ không đơn thuần chỉ chuyển từ một pha thành ba pha.

Biến tần 1.5KW phù hợp với các trường hợp:

• Chỉ có nguồn điện 1 pha 220V: Trong khi máy móc sử dụng motor 3 pha 380V.
• Xưởng nhỏ chưa có nguồn điện 3 pha: Hỗ trợ vận hành các máy cơ khí có công suất và dòng điện phù hợp.
• Motor 3 pha công suất 1.5KW: Sử dụng khi dòng định mức và đặc tính tải nằm trong khả năng của biến tần.
• Cần điều chỉnh tốc độ motor: Tần số đầu ra có thể thay đổi theo yêu cầu vận hành.
• Cần khởi động có kiểm soát: Motor tăng tốc theo thời gian cài đặt thay vì đóng trực tiếp vào nguồn.
• Cần điều chỉnh quá trình dừng: Có thể thiết lập thời gian giảm tốc phù hợp với đặc tính cơ khí của máy.
• Cần đảo chiều động cơ: Hỗ trợ điều khiển chạy thuận hoặc chạy nghịch theo cấu hình.

Cần lưu ý, biến tần 1 pha ra 3 pha 1.5KW chủ yếu được thiết kế để điều khiển motor 3 pha, không nên coi đầu ra của biến tần như nguồn điện lưới 3 pha 380V thông thường để cấp cho toàn bộ hệ thống điện của nhà xưởng.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 1.5KW

Biến tần 1.5KW không chỉ giải quyết nhu cầu vận hành motor 3 pha tại nơi chưa có điện 3 pha mà còn mang lại khả năng kiểm soát tốc độ và quá trình hoạt động của động cơ linh hoạt hơn.

Một số ưu điểm đáng chú ý gồm:

• Sử dụng nguồn 1 pha 220V: Phù hợp với khu vực chỉ có sẵn nguồn điện dân dụng 220V.
• Tạo đầu ra 3 pha 380V: Có thể cấp nguồn cho motor 380V khi thông số điện áp và dòng điện tương thích.
• Điều chỉnh tốc độ motor: Tốc độ có thể thay đổi thông qua việc điều chỉnh tần số đầu ra của biến tần.
• Khởi động có kiểm soát: Motor tăng tốc theo thời gian cài đặt, giúp hạn chế dòng tăng đột ngột và giảm sốc cơ khí.
• Cài đặt thời gian tăng tốc: Phù hợp với những cơ cấu cần khởi động từ từ để giảm rung giật.
• Cài đặt thời gian giảm tốc: Cho phép kiểm soát quá trình dừng máy theo yêu cầu vận hành.
• Điều khiển thuận/nghịch: Có thể thay đổi chiều quay motor thông qua chức năng điều khiển của biến tần.
• Tích hợp các chức năng bảo vệ: Tùy model có thể hỗ trợ bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt hoặc quá tải.

Ưu điểm nổi bật của biến tần là khả năng kết hợp chuyển đổi nguồn với điều khiển động cơ, thay vì chỉ đơn thuần tạo ra điện áp 3 pha.

Thông Số Cơ Bản Của Biến Tần 1.5KW 220V Sang 380V

Các thông số như dòng đầu vào, dòng đầu ra định mức, khả năng quá tải, dải tần số, phương pháp điều khiển và cấp bảo vệ cần được kiểm tra theo model biến tần thực tế trước khi lựa chọn.

Nguyên Lý Hoạt Động Của Biến Tần 1 Pha 220V Ra 3 Pha 380V

Biến tần không tạo nguồn 3 pha bằng cách đấu nối cơ học từ nguồn 1 pha. Quá trình chuyển đổi được thực hiện thông qua hệ thống chỉnh lưu, xử lý điện áp và nghịch lưu bằng linh kiện điện tử công suất.

Nguyên lý hoạt động cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Điện áp xoay chiều được đưa vào tầng đầu vào của biến tần.
• Chỉnh lưu AC sang DC: Nguồn 220V AC được chuyển đổi thành điện áp một chiều.
• Nâng mức điện áp: Với cấu hình đầu vào 220V và đầu ra 380V, thiết bị cần có tầng nâng áp hoặc bus DC được thiết kế phù hợp.
• Nghịch lưu thành nguồn 3 pha: Tầng công suất thực hiện đóng cắt để tạo ba đầu ra U, V, W.
• Điều chỉnh tần số: Biến tần thay đổi tần số đầu ra nhằm kiểm soát tốc độ quay của motor.
• Kiểm soát tăng tốc và giảm tốc: Motor có thể khởi động và dừng theo thời gian được cài đặt trước.

Do đầu ra được tạo bằng kỹ thuật đóng cắt điện tử, dạng điện áp tại U, V, W không hoàn toàn giống điện lưới 3 pha thông thường. Vì vậy, đầu ra biến tần nên được sử dụng đúng cho motor và các loại tải được nhà sản xuất cho phép.

1.5KW Tương Đương Bao Nhiêu HP?

Công suất 1.5KW thường được quy đổi xấp xỉ:

1.5KW ≈ 2HP

Đây là mức công suất phổ biến trên nhiều loại động cơ sử dụng cho máy cơ khí, bơm, quạt, băng tải, máy khuấy và các cơ cấu truyền động nhỏ.

Tuy nhiên, công suất kW không phải là thông số duy nhất để lựa chọn biến tần. Hai motor cùng công suất 1.5KW vẫn có thể khác nhau về:

• Dòng điện định mức.
• Hiệu suất động cơ.
• Hệ số công suất.
• Tốc độ quay.
• Số cực motor.
• Đặc tính của tải.
• Mô-men khởi động.

Do đó, khi chọn biến tần nên ưu tiên kiểm tra tem thông số của motor, đặc biệt là điện áp, dòng định mức và cách đấu dây.

Dòng Điện Motor 1.5KW 380V Khoảng Bao Nhiêu?

Dòng điện của motor 1.5KW 380V phụ thuộc vào hiệu suất, hệ số công suất và thiết kế của từng động cơ.

Công thức tham khảo:

I = P / (√3 × U × cosφ × η)

Trong đó:

• P: Công suất cơ của motor.
• U: Điện áp dây.
• cosφ: Hệ số công suất.
• η: Hiệu suất của động cơ.

Với motor 1.5KW 380V, dòng định mức thường ở mức vài ampe, tuy nhiên giá trị chính xác phải căn cứ vào tem motor thực tế.

Khi lựa chọn biến tần, nên so sánh dòng định mức của motor với dòng đầu ra liên tục cho phép của biến tần. Đây là cách đánh giá chính xác hơn so với việc chỉ so sánh hai thông số công suất 1.5KW.

Ứng Dụng Của Biến Tần 1.5KW 220V Sang 380V

Biến tần 1.5KW phù hợp với nhiều loại máy sử dụng động cơ 3 pha có công suất và dòng điện tương ứng, đặc biệt tại những vị trí chưa có sẵn nguồn điện 3 pha 380V.

Một số ứng dụng thường gặp gồm:

• Máy tiện nhỏ: Điều chỉnh tốc độ quay của motor theo yêu cầu gia công.
• Máy khoan: Cho phép thay đổi tốc độ phù hợp với từng loại vật liệu.
• Máy mài: Hỗ trợ khởi động và vận hành motor có kiểm soát.
• Băng tải: Điều chỉnh tốc độ vận chuyển sản phẩm theo từng công đoạn.
• Quạt công nghiệp: Thay đổi tốc độ motor để kiểm soát lưu lượng gió.
• Máy khuấy: Điều chỉnh tốc độ khuấy theo yêu cầu sản xuất.
• Máy chế biến: Sử dụng cho các cơ cấu truyền động có tải phù hợp.
• Máy đóng gói: Điều khiển motor trong các cụm truyền động và cơ cấu cơ khí.

Trước khi lựa chọn biến tần, cần kiểm tra tem motor, dòng định mức, điện áp, đặc tính tải và yêu cầu điều chỉnh tốc độ để xác định khả năng tương thích.

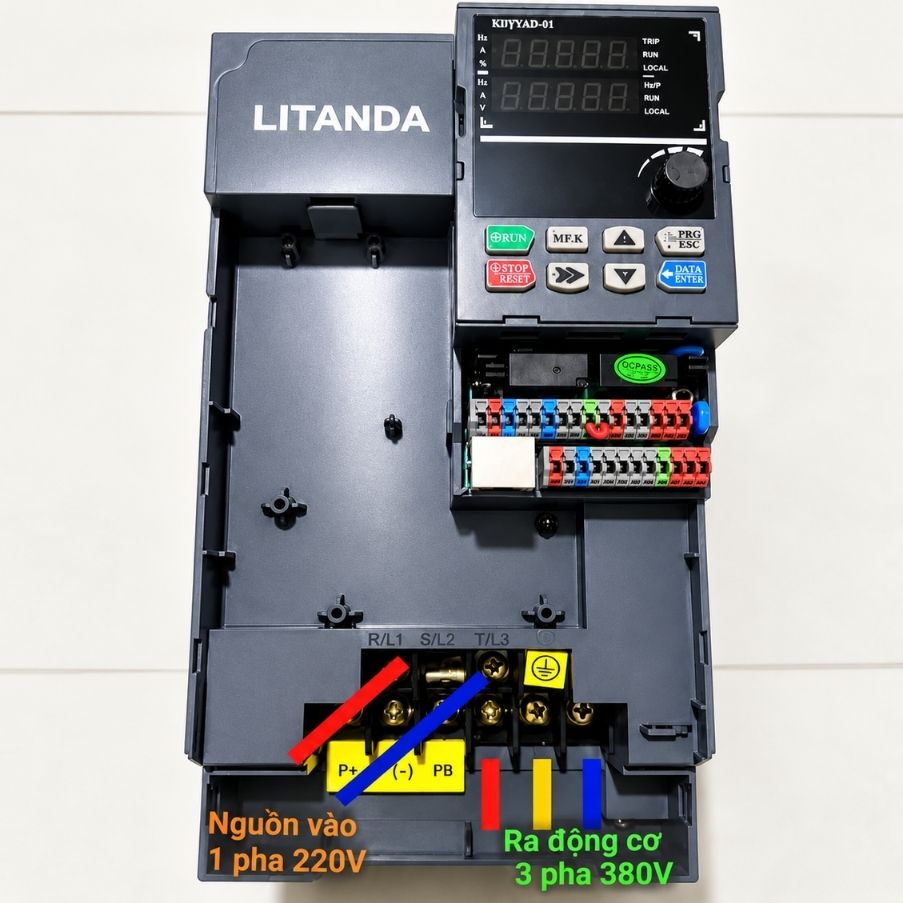

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 3 Pha 1.5KW

Hệ thống đấu nối của biến tần được chia thành hai phần chính gồm nguồn điện đầu vào và đầu ra cấp cho motor.

Phía nguồn đầu vào:
Nguồn điện 1 pha 220V được đấu vào đúng các cọc nguồn đầu vào theo sơ đồ và ký hiệu của nhà sản xuất.

Phía đầu ra:
Ba đầu U, V, W của biến tần được đấu tới các đầu dây của motor 3 pha theo đúng sơ đồ động cơ.

Trong quá trình lắp đặt cần lưu ý:

• Phân biệt chính xác đầu vào và đầu ra: Không được đưa điện lưới trực tiếp vào các đầu U, V, W.
• Đấu đúng sao hoặc tam giác: Căn cứ vào điện áp đầu ra 380V và thông số trên tem motor.
• Nối đất PE: Vỏ biến tần và motor cần được tiếp địa đúng kỹ thuật.
• Chọn dây dẫn phù hợp: Căn cứ vào dòng điện thực tế, chiều dài đường dây và phương pháp lắp đặt.
• Kiểm tra chiều quay: Nên chạy thử motor ở tốc độ thấp trước khi đưa vào tải.
• Cài đặt thông số motor: Nhập đúng điện áp, dòng định mức, tần số và các thông số cần thiết.
• Cài thời gian tăng tốc: Lựa chọn phù hợp với đặc tính tải và khả năng của nguồn điện 1 pha.
• Cài thời gian giảm tốc: Không nên đặt thời gian dừng quá ngắn đối với tải có quán tính lớn.
• Bảo đảm khả năng tản nhiệt: Không che kín khe thông gió hoặc đặt biến tần trong không gian quá bí.

Biến tần loại này chủ yếu phục vụ motor 3 pha, không nên coi như nguồn điện 3 pha 380V thông thường để cấp cho toàn bộ hệ thống điện trong xưởng.
