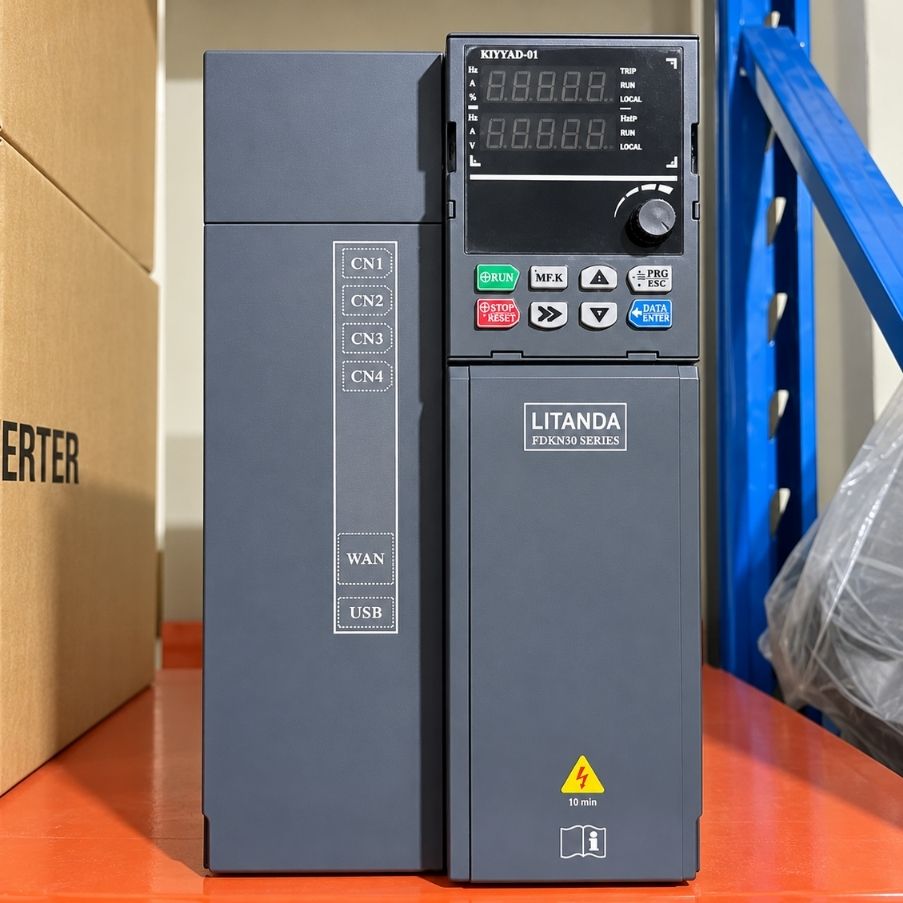

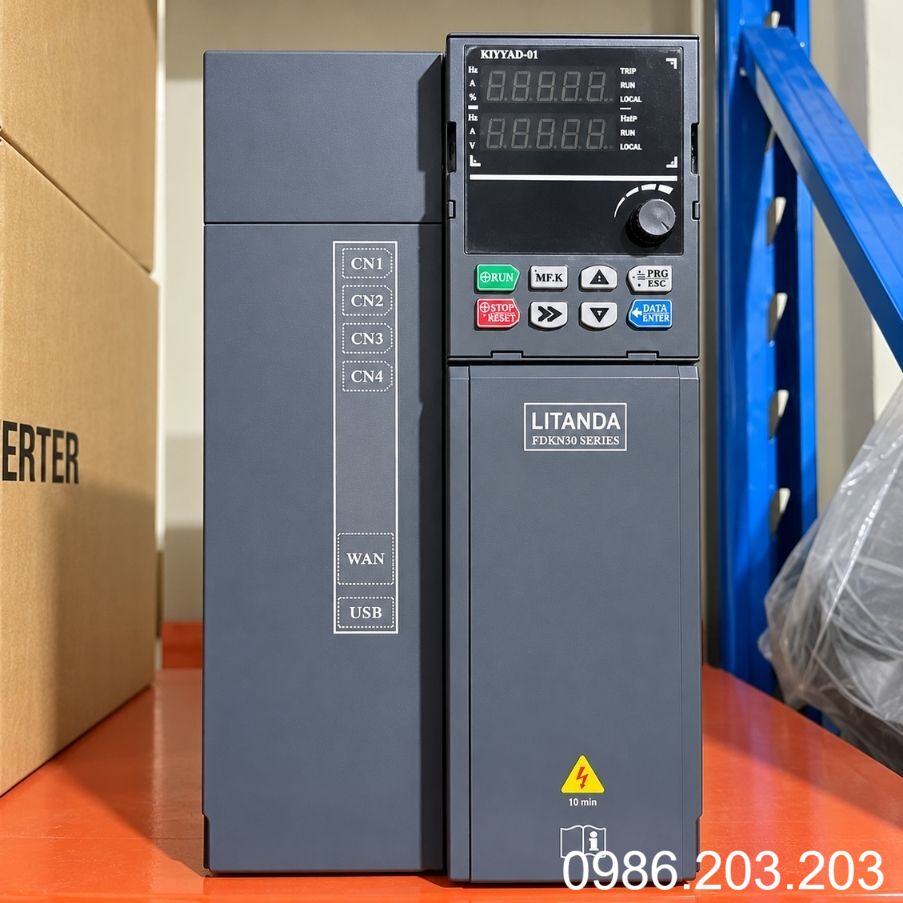

Biến Tần 1 Pha Ra 3 Pha 15KW 220V Sang 380V

Biến Tần 1 Pha Ra 3 Pha 15KW

Biến tần 15KW 1 pha ra 3 pha là thiết bị nhận nguồn điện xoay chiều 1 pha 220V, sau đó thực hiện quá trình chỉnh lưu, xử lý điện áp và nghịch lưu để tạo ra nguồn điện 3 pha 380V tại các đầu U, V, W.

Do điện áp đầu ra 380V cao hơn điện áp đầu vào 220V, thiết bị phải được thiết kế với tầng nâng áp hoặc cấu trúc nguồn tương ứng để tạo mức điện áp DC phù hợp trước khi thực hiện quá trình nghịch lưu.

Thiết bị thường được xem xét trong các trường hợp:

• Chỉ có nguồn điện 1 pha 220V: Trong khi máy sử dụng động cơ 3 pha 380V.
• Xưởng chưa có điện lưới 3 pha: Có nhu cầu vận hành một motor 3 pha cụ thể từ nguồn 1 pha.
• Motor công suất 15KW: Khi dòng định mức và đặc tính tải nằm trong khả năng của biến tần.
• Cần điều chỉnh tốc độ: Thay đổi tần số đầu ra để kiểm soát tốc độ động cơ.
• Cần khởi động có kiểm soát: Motor tăng tốc theo thời gian cài đặt thay vì đóng trực tiếp vào nguồn.
• Cần giảm tốc chủ động: Cho phép thiết lập thời gian giảm tốc phù hợp với quán tính của máy.
• Cần chạy thuận và nghịch: Có thể điều khiển chiều quay theo yêu cầu.
• Cần tích hợp tự động hóa: Tùy model có thể kết nối nút nhấn, biến trở, cảm biến, PLC hoặc hệ thống điều khiển khác.

Biến tần loại này chủ yếu được thiết kế để cấp và điều khiển motor 3 pha, không nên coi đầu ra U-V-W như nguồn điện lưới 3 pha thông thường để cấp cho toàn bộ nhà xưởng.

Thông Số Cơ Bản Của Biến Tần 15KW 220V Sang 380V

Các thông số như dòng đầu vào, dòng đầu ra định mức, khả năng quá tải, dải tần số, phương pháp điều khiển, khả năng hãm, giao tiếp truyền thông và cấp bảo vệ phải được xác nhận theo model thực tế.

Nguyên Lý Hoạt Động Của Biến Tần 15KW 220V Sang 380V

Biến tần không tạo nguồn 3 pha bằng cách đấu nối trực tiếp từ nguồn điện 1 pha. Toàn bộ quá trình được thực hiện thông qua hệ thống điện tử công suất.

Nguyên lý cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Nguồn điện xoay chiều được đưa vào tầng đầu vào của biến tần.
• Chỉnh lưu AC sang DC: Điện áp 220V AC được chuyển đổi thành điện áp một chiều.
• Nâng và xử lý điện áp DC: Thiết bị tạo mức bus DC phù hợp để phục vụ quá trình tạo đầu ra 380V.
• Nghịch lưu thành 3 pha: Tầng công suất đóng cắt để tạo ra ba đầu U, V, W.
• Điều chỉnh tần số: Tần số đầu ra được thay đổi để kiểm soát tốc độ quay của motor.
• Điều chỉnh điện áp tương ứng: Điện áp và tần số được phối hợp theo thuật toán điều khiển của thiết bị.
• Kiểm soát tăng tốc: Motor tăng tốc theo thời gian đã cài đặt.
• Kiểm soát giảm tốc: Motor được giảm tốc có kiểm soát thay vì dừng đột ngột.

Do đầu ra U-V-W được hình thành bằng kỹ thuật đóng cắt điện tử PWM, dạng điện áp không hoàn toàn giống điện lưới 3 pha thông thường. Vì vậy, biến tần cần được sử dụng đúng cho motor và loại tải được nhà sản xuất cho phép.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 15KW

Biến tần 15KW vừa giải quyết nhu cầu sử dụng motor 3 pha tại nơi chỉ có nguồn 1 pha, vừa cung cấp khả năng kiểm soát hệ truyền động linh hoạt hơn.

Một số ưu điểm đáng chú ý:

• Sử dụng nguồn 1 pha 220V: Phù hợp với vị trí chưa có điện lưới 3 pha.
• Tạo đầu ra 3 pha 380V: Có thể vận hành motor có thông số tương thích.
• Điều chỉnh tốc độ: Kiểm soát tốc độ motor thông qua tần số.
• Khởi động có kiểm soát: Giúp hạn chế dòng tăng đột ngột so với đóng trực tiếp.
• Cài đặt tăng tốc: Giúp cơ cấu truyền động tăng tốc theo yêu cầu.
• Cài đặt giảm tốc: Kiểm soát quá trình dừng motor.
• Điều khiển thuận/nghịch: Thay đổi chiều quay theo yêu cầu vận hành.
• Hỗ trợ bảo vệ: Tùy model có thể giám sát quá dòng, quá tải, quá áp, thấp áp hoặc quá nhiệt.
• Hỗ trợ tự động hóa: Có thể kết nối nút nhấn, biến trở, cảm biến hoặc PLC tùy model.

Giá trị của biến tần không chỉ nằm ở việc tạo đầu ra 3 pha, mà còn ở khả năng điều khiển motor theo yêu cầu của hệ thống.

Vì Sao Không Phải Biến Tần 220V Nào Cũng Ra Được 380V?

Đây là điểm rất dễ gây nhầm lẫn khi lựa chọn sản phẩm.

Nhiều biến tần phổ biến có cấu hình:

1 pha 220V vào → 3 pha 220V ra

Những thiết bị này có thể tạo đầu ra 3 pha nhưng không tự động nâng điện áp lên 380V.

Trong khi nhu cầu ở đây là:

1 pha 220V vào → 3 pha 380V ra

Do đó, thiết bị phải có tầng nâng áp hoặc cấu trúc bus DC được thiết kế cho đầu ra 380V.

Trước khi đặt mua cần xác nhận rõ:

Nguồn đầu vào: 1 pha 220V
Nguồn đầu ra: 3 pha 380V
Công suất: 15KW

Ngoài ra, cần đối chiếu dòng định mức trên tem motor với dòng đầu ra liên tục của biến tần.

Ứng Dụng Của Biến Tần 15KW 220V Sang 380V

Biến tần 15KW có thể được sử dụng cho nhiều hệ truyền động có motor 3 pha với dòng điện và đặc tính tải phù hợp.

Một số ứng dụng thường gặp:

• Máy bơm công nghiệp: Điều khiển tốc độ motor trong các hệ thống phù hợp.
• Quạt công nghiệp: Thay đổi tốc độ để kiểm soát lưu lượng gió.
• Băng tải: Điều chỉnh tốc độ vận chuyển trong dây chuyền.
• Máy khuấy: Kiểm soát tốc độ theo từng công đoạn sản xuất.
• Máy cơ khí: Điều khiển motor cho các hệ truyền động phù hợp.
• Máy chế biến: Ứng dụng cho những tải có thông số nằm trong khả năng biến tần.
• Máy đóng gói: Điều khiển các cơ cấu truyền động trong dây chuyền.
• Hệ thống sản xuất: Sử dụng khi motor 15KW cần điều tốc hoặc khởi động có kiểm soát.

Trước khi lựa chọn cần kiểm tra tem motor, dòng định mức, mô-men khởi động, chế độ làm việc và loại tải thực tế.

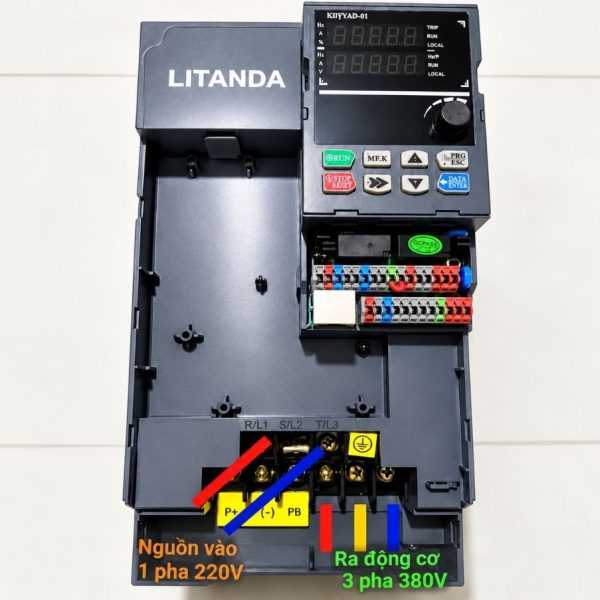

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 3 Pha 15KW

Biến tần 15KW có dòng đầu vào tương đối lớn nên việc đấu nối cần được thực hiện cẩn thận và đúng thiết kế điện.

Phía nguồn đầu vào:
Nguồn điện 1 pha 220V được đấu vào đúng các cọc nguồn theo sơ đồ của nhà sản xuất.

Phía đầu ra:
Ba đầu U, V, W được kết nối trực tiếp tới motor 3 pha.

Trong quá trình lắp đặt cần lưu ý:

• Xác định chính xác đầu vào và đầu ra: Không nhầm cọc nguồn với U-V-W.
• Không cấp nguồn điện lưới vào U-V-W: Có thể gây hư hỏng tầng công suất.
• Đấu đúng sao hoặc tam giác: Căn cứ vào tem và sơ đồ motor.
• Nối đất PE: Biến tần và motor cần được tiếp địa đúng kỹ thuật.
• Chọn dây nguồn theo dòng đầu vào thực tế: Không dựa trực tiếp vào dòng motor phía 380V.
• Chọn thiết bị bảo vệ phù hợp: Căn cứ vào thông số model và điều kiện hệ thống.
• Kiểm tra chiều quay: Nên chạy thử ở tần số thấp trước khi đưa máy vào tải.
• Nhập đúng thông số motor: Điện áp, dòng định mức, tần số và các tham số cần thiết.
• Cài thời gian tăng tốc: Phù hợp với loại tải và khả năng cấp nguồn.
• Cài thời gian giảm tốc: Tránh giảm quá nhanh với tải có quán tính lớn.
• Tách dây tín hiệu và dây động lực: Hạn chế ảnh hưởng của nhiễu điện từ.
• Bảo đảm thông gió: Không lắp biến tần trong không gian kín, nóng hoặc không đủ khả năng tản nhiệt.

Với công suất 15KW sử dụng nguồn 1 pha 220V, việc thiết kế dây dẫn, CB và hệ thống bảo vệ nên được thực hiện bởi người có chuyên môn điện phù hợp.
