Biến Tần 1 Pha Ra 3 Pha 5.5KW 220V Sang 380V

Biến Tần 1 Pha Ra 3 Pha 5.5KW

Biến tần 5.5KW 1 pha ra 3 pha là thiết bị nhận nguồn điện xoay chiều 1 pha 220V, sau đó thực hiện quá trình chỉnh lưu, xử lý điện áp và nghịch lưu để tạo nguồn 3 pha 380V tại các đầu ra U, V, W.

Do điện áp đầu ra 380V cao hơn điện áp đầu vào 220V, thiết bị phải được thiết kế với mạch nâng áp hoặc kiến trúc nguồn tương ứng để tạo mức điện áp DC phù hợp trước khi nghịch lưu thành 3 pha.

Thiết bị phù hợp với các trường hợp:

• Chỉ có nguồn điện 1 pha 220V: Trong khi máy sử dụng motor 3 pha 380V.
• Xưởng chưa được cấp điện 3 pha: Có thể vận hành máy móc có motor và tải phù hợp.
• Motor 3 pha công suất 5.5KW: Khi dòng định mức và đặc tính tải nằm trong khả năng của biến tần.
• Cần điều chỉnh tốc độ: Thay đổi tần số đầu ra để kiểm soát tốc độ motor.
• Cần khởi động có kiểm soát: Giảm tình trạng dòng tăng đột ngột khi khởi động trực tiếp.
• Cần đảo chiều: Hỗ trợ chạy thuận hoặc chạy nghịch theo yêu cầu.
• Cần kết nối điều khiển: Tùy model có thể kết hợp nút nhấn, biến trở, cảm biến hoặc PLC.

Biến tần loại này chủ yếu được thiết kế để cấp và điều khiển động cơ 3 pha, không nên coi đầu ra U-V-W như nguồn điện lưới 3 pha thông thường dùng cho toàn bộ nhà xưởng.

Thông Số Cơ Bản Của Biến Tần 5.5KW 220V Sang 380V

Các thông số như dòng đầu vào, dòng đầu ra định mức, khả năng quá tải, dải tần số, phương pháp điều khiển, cổng truyền thông, kiểu làm mát và cấp bảo vệ cần được xác nhận theo model biến tần thực tế.

Nguyên Lý Hoạt Động Của Biến Tần 220V Sang 380V

Biến tần không tạo điện 3 pha bằng cách đấu nối trực tiếp từ nguồn 1 pha. Quá trình chuyển đổi được thực hiện hoàn toàn bằng hệ thống điện tử công suất bên trong.

Nguyên lý cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Nguồn AC được đưa vào tầng đầu vào của biến tần.
• Chỉnh lưu AC sang DC: Điện áp xoay chiều được chuyển thành điện áp một chiều.
• Nâng và xử lý điện áp DC: Thiết bị tạo mức bus DC phù hợp để hình thành đầu ra 380V.
• Nghịch lưu thành nguồn 3 pha: Tầng công suất đóng cắt để tạo ba đầu U, V, W.
• Điều chỉnh tần số: Tần số đầu ra được thay đổi nhằm kiểm soát tốc độ motor.
• Điều chỉnh điện áp tương ứng: Điện áp và tần số được phối hợp theo thuật toán điều khiển của biến tần.
• Kiểm soát tăng tốc và giảm tốc: Motor được tăng hoặc giảm tốc theo thời gian cài đặt.

Do điện áp đầu ra được tạo bằng kỹ thuật đóng cắt điện tử, dạng điện áp U-V-W không hoàn toàn giống nguồn điện lưới 3 pha thông thường. Vì vậy, đầu ra nên được sử dụng đúng với motor và loại tải được nhà sản xuất cho phép.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 5.5KW

Biến tần 5.5KW giải quyết đồng thời nhu cầu chuyển đổi nguồn và điều khiển động cơ.

Một số ưu điểm đáng chú ý:

• Sử dụng nguồn 1 pha 220V: Phù hợp với vị trí chưa có điện 3 pha.
• Đầu ra 3 pha 380V: Có thể vận hành motor 380V có thông số phù hợp.
• Điều chỉnh tốc độ: Thay đổi tốc độ motor thông qua tần số.
• Khởi động có kiểm soát: Hạn chế dòng tăng đột ngột và giảm rung giật cơ khí.
• Cài đặt thời gian tăng tốc: Giúp cơ cấu truyền động tăng tốc phù hợp hơn.
• Cài đặt thời gian giảm tốc: Kiểm soát quá trình dừng motor.
• Điều khiển thuận/nghịch: Hỗ trợ thay đổi chiều quay theo yêu cầu.
• Hỗ trợ bảo vệ: Tùy model có thể giám sát quá dòng, quá tải, quá áp, thấp áp và quá nhiệt.
• Kết nối điều khiển ngoài: Có thể tích hợp nút nhấn, biến trở, cảm biến hoặc PLC tùy thiết bị.

Giá trị của biến tần không chỉ nằm ở khả năng tạo đầu ra 3 pha, mà còn ở khả năng kiểm soát hoạt động của động cơ.

Vì Sao Không Phải Biến Tần 220V Nào Cũng Ra Được 380V?

Đây là điểm rất dễ nhầm khi lựa chọn biến tần.

Nhiều biến tần thông dụng có cấu hình:

1 pha 220V vào → 3 pha 220V ra

Loại này tạo được nguồn 3 pha nhưng không tự động nâng điện áp lên 380V.

Trong khi đó, nhu cầu ở đây là:

1 pha 220V vào → 3 pha 380V ra

Do đó, biến tần phải được thiết kế riêng với tầng nâng điện áp phù hợp.

Khi đặt hàng nên xác nhận rõ:

Nguồn đầu vào: 1 pha 220V
Nguồn đầu ra: 3 pha 380V
Công suất motor: 5.5KW

Ngoài công suất, cần kiểm tra thêm dòng định mức của motor và dòng đầu ra liên tục của biến tần.

Ứng Dụng Của Biến Tần 5.5KW 220V Sang 380V

Biến tần 5.5KW có thể sử dụng cho nhiều loại máy có motor 3 pha công suất và dòng điện phù hợp.

Một số ứng dụng thường gặp:

• Máy tiện: Điều chỉnh tốc độ trục chính theo yêu cầu gia công.
• Máy khoan: Kiểm soát tốc độ quay phù hợp với vật liệu.
• Máy mài: Hỗ trợ khởi động và vận hành có kiểm soát.
• Băng tải: Điều chỉnh tốc độ vận chuyển sản phẩm.
• Máy bơm: Có thể điều khiển tốc độ trong những ứng dụng phù hợp.
• Quạt công nghiệp: Điều chỉnh lưu lượng gió thông qua tốc độ motor.
• Máy khuấy: Thay đổi tốc độ theo từng công đoạn.
• Máy đóng gói: Điều khiển các cơ cấu truyền động phù hợp.
• Máy chế biến: Sử dụng cho các hệ truyền động có tải nằm trong khả năng biến tần.

Trước khi lựa chọn cần kiểm tra tem motor, dòng định mức, điện áp, kiểu đấu dây, mô-men khởi động và đặc tính tải.

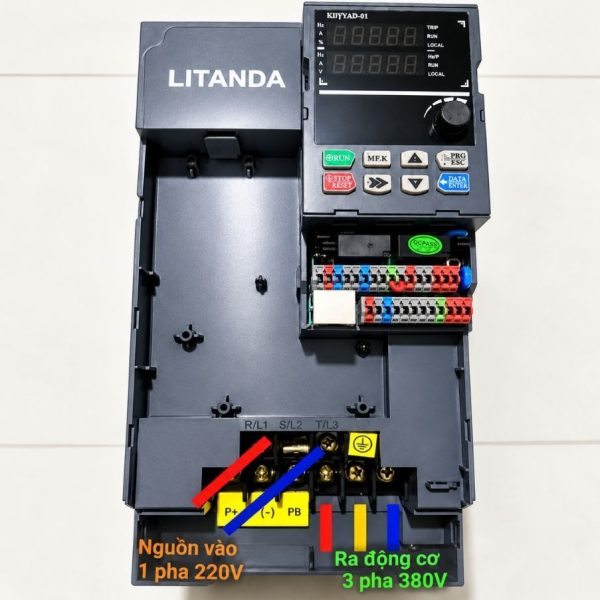

Hướng Dẫn Đấu Nối Biến Tần 1 Pha Ra 3 Pha 5.5KW

Hệ thống được chia thành hai phần chính.

Phía nguồn đầu vào:
Nguồn điện 1 pha 220V được đấu vào đúng các cọc nguồn đầu vào theo sơ đồ của nhà sản xuất.

Phía motor:
Ba đầu U, V, W của biến tần được đấu tới motor 3 pha.

Trong quá trình lắp đặt cần chú ý:

• Xác định đúng cọc đầu vào và đầu ra: Không đấu nhầm nguồn vào U-V-W.
• Không đưa điện lưới trực tiếp vào U-V-W: Có thể gây hư hỏng tầng công suất.
• Đấu sao/tam giác đúng: Căn cứ vào tem động cơ và điện áp đầu ra.
• Nối đất PE: Vỏ biến tần và motor cần được tiếp địa đúng kỹ thuật.
• Chọn dây dẫn phù hợp: Căn cứ dòng thực tế, chiều dài tuyến và phương pháp đi dây.
• Chọn CB đầu vào: Theo thông số biến tần và điều kiện nguồn thực tế.
• Kiểm tra chiều quay: Nên chạy thử ở tốc độ thấp trước khi mang tải.
• Nhập thông số motor: Cài điện áp, dòng định mức, tần số và các thông số cần thiết.
• Cài thời gian tăng tốc: Phù hợp với tải.
• Cài thời gian giảm tốc: Tránh dừng quá nhanh với tải có quán tính lớn.
• Bố trí tản nhiệt: Không che kín khe thông gió hoặc đặt biến tần trong tủ quá kín.

Việc đấu nối biến tần 5.5KW nên được thực hiện bởi người có chuyên môn điện phù hợp.
