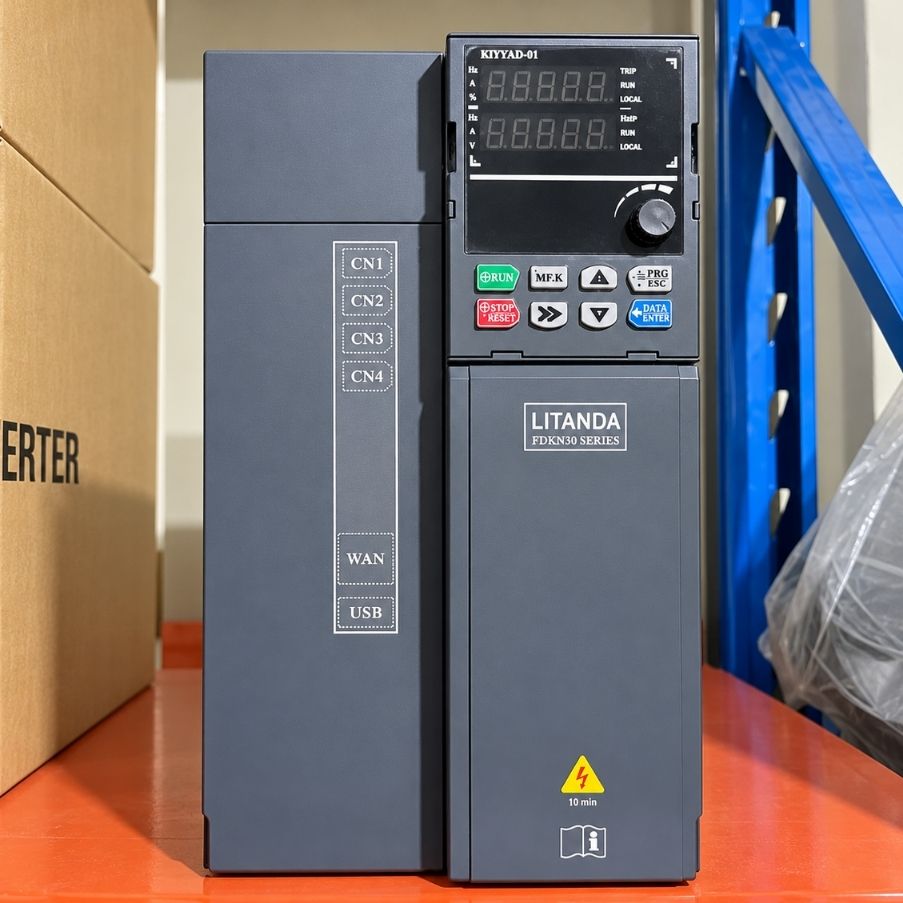

Biến Tần 1 Pha Ra 3 Pha 7.5KW 220V Sang 380V

Biến Tần 1 Pha Ra 3 Pha 7.5KW

Biến tần 7.5KW 1 pha ra 3 pha là thiết bị nhận nguồn điện xoay chiều 1 pha 220V, sau đó thực hiện quá trình chỉnh lưu, xử lý điện áp và nghịch lưu để tạo ra nguồn 3 pha 380V tại các đầu U, V, W.

Do điện áp đầu ra 380V cao hơn điện áp nguồn 220V, biến tần phải được thiết kế với tầng nâng áp hoặc kiến trúc nguồn tương ứng nhằm tạo mức điện áp DC phù hợp trước khi nghịch lưu thành 3 pha.

Thiết bị phù hợp với các trường hợp:

• Chỉ có điện 1 pha 220V: Trong khi máy sử dụng motor 3 pha 380V.
• Xưởng chưa có nguồn điện 3 pha: Có thể vận hành motor 3 pha nếu nguồn 220V phía trước đáp ứng yêu cầu.
• Motor công suất 7.5KW: Khi dòng định mức và đặc tính tải nằm trong khả năng của biến tần.
• Cần điều chỉnh tốc độ: Thay đổi tần số đầu ra để kiểm soát tốc độ motor.
• Cần khởi động có kiểm soát: Motor tăng tốc theo thời gian cài đặt thay vì đóng điện trực tiếp.
• Cần điều chỉnh quá trình dừng: Cho phép cài đặt thời gian giảm tốc theo đặc tính cơ khí.
• Cần chạy thuận/nghịch: Có thể thay đổi chiều quay bằng tín hiệu điều khiển.
• Cần tích hợp tự động hóa: Tùy model có thể kết nối nút nhấn, biến trở, cảm biến hoặc PLC.

Biến tần loại này được thiết kế chủ yếu để cấp và điều khiển động cơ 3 pha, không nên coi đầu ra U-V-W như nguồn điện lưới 3 pha 380V thông thường để cấp cho toàn bộ nhà xưởng.

Thông Số Của Biến Tần 7.5KW 220V Sang 380V

Các thông số như dòng điện đầu vào, dòng điện đầu ra định mức, khả năng quá tải, dải tần số, phương pháp điều khiển, cổng truyền thông, khả năng kết nối điện trở hãm và cấp bảo vệ cần được xác nhận theo model thực tế.

Nguyên Lý Hoạt Động Của Biến Tần 220V Sang 380V

Biến tần không tạo nguồn 3 pha bằng cách đấu nối trực tiếp từ nguồn 1 pha. Quá trình chuyển đổi được thực hiện thông qua hệ thống điện tử công suất gồm các tầng chỉnh lưu, nâng áp và nghịch lưu.

Nguyên lý hoạt động cơ bản gồm:

• Tiếp nhận nguồn 1 pha 220V: Điện áp xoay chiều được đưa vào tầng đầu vào của biến tần.
• Chỉnh lưu AC sang DC: Nguồn điện 220V AC được chuyển đổi thành điện áp một chiều.
• Nâng và xử lý điện áp DC: Mạch nâng áp hoặc cấu trúc nguồn tương ứng tạo mức bus DC phù hợp để hình thành đầu ra 380V.
• Nghịch lưu thành nguồn 3 pha: Tầng công suất sử dụng linh kiện bán dẫn đóng cắt để tạo ba đầu U, V, W.
• Điều chỉnh tần số đầu ra: Biến tần thay đổi tần số để kiểm soát tốc độ quay của motor.
• Điều chỉnh điện áp phù hợp: Điện áp và tần số được phối hợp theo thuật toán điều khiển của thiết bị.
• Kiểm soát tăng tốc và giảm tốc: Motor được tăng hoặc giảm tốc theo thời gian đã cài đặt, giúp quá trình vận hành ổn định hơn.

Do điện áp đầu ra được tạo bằng kỹ thuật đóng cắt điện tử, dạng điện áp tại U-V-W không hoàn toàn giống nguồn điện lưới 3 pha thông thường. Vì vậy, đầu ra biến tần nên được sử dụng đúng cho motor và các loại tải được nhà sản xuất cho phép.

Vì Sao Không Phải Biến Tần 220V Nào Cũng Ra Được 380V?

Đây là điểm cần đặc biệt lưu ý khi lựa chọn biến tần.

Nhiều sản phẩm phổ biến có cấu hình:

1 pha 220V vào → 3 pha 220V ra

Loại này có thể tạo nguồn 3 pha nhưng không tự động nâng điện áp đầu ra lên 380V.

Trong khi đó, nhu cầu sử dụng ở đây là:

1 pha 220V vào → 3 pha 380V ra

Vì vậy, biến tần phải được thiết kế với mạch nâng áp hoặc kiến trúc bus DC phù hợp để đáp ứng mức điện áp đầu ra yêu cầu.

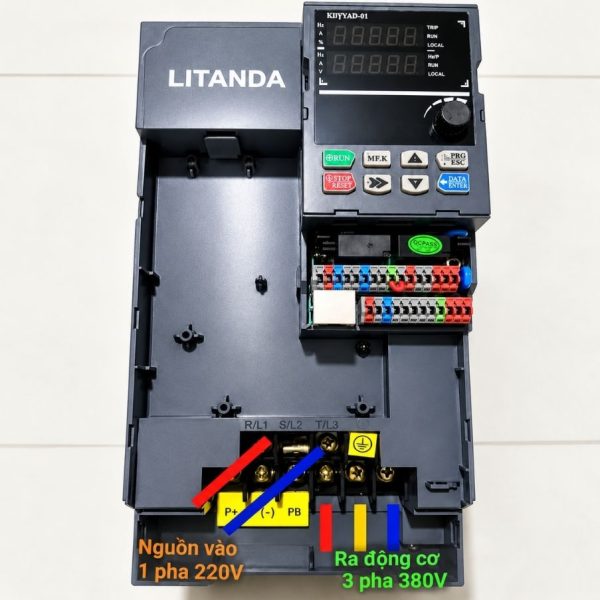

Khi đặt hàng cần xác nhận rõ:

Nguồn đầu vào: 1 pha 220V
Nguồn đầu ra: 3 pha 380V
Công suất motor: 7.5KW

Ngoài công suất, cần kiểm tra thêm dòng định mức trên tem motor và dòng đầu ra liên tục của biến tần. Đây là bước quan trọng để tránh tình trạng thiết bị đúng công suất danh nghĩa nhưng không đáp ứng được dòng tải thực tế.

Ưu Điểm Của Biến Tần 1 Pha Ra 3 Pha 7.5KW

Biến tần 7.5KW vừa giải quyết nhu cầu sử dụng motor 3 pha tại nơi chỉ có nguồn 1 pha, vừa mang lại khả năng điều khiển động cơ linh hoạt hơn trong quá trình vận hành.

Một số ưu điểm đáng chú ý gồm:

• Sử dụng nguồn 1 pha 220V: Phù hợp với khu vực chưa được cấp điện lưới 3 pha.
• Tạo đầu ra 3 pha 380V: Có thể vận hành motor 380V khi điện áp, dòng điện và đặc tính tải phù hợp.
• Điều chỉnh tốc độ motor: Kiểm soát tốc độ quay thông qua việc thay đổi tần số đầu ra.
• Khởi động có kiểm soát: Giúp hạn chế dòng tăng đột ngột và giảm rung giật cho hệ truyền động.
• Cài đặt thời gian tăng tốc: Cho phép motor tăng tốc phù hợp với đặc tính cơ khí của máy.
• Cài đặt thời gian giảm tốc: Hỗ trợ kiểm soát quá trình dừng motor, đặc biệt với tải có quán tính.
• Điều khiển thuận/nghịch: Có thể thay đổi chiều quay động cơ theo yêu cầu vận hành.
• Hỗ trợ các chức năng bảo vệ: Tùy model có thể giám sát quá dòng, quá tải, quá áp, thấp áp hoặc quá nhiệt.
• Hỗ trợ điều khiển bên ngoài: Có thể kết nối nút nhấn, biến trở, cảm biến hoặc PLC tùy cấu hình.

Ưu điểm nổi bật của biến tần là không chỉ tạo đầu ra 3 pha 380V mà còn kiểm soát tốc độ, chiều quay và trạng thái vận hành của motor.

Ứng Dụng Của Biến Tần 7.5KW 220V Sang 380V

Biến tần 7.5KW phù hợp với nhiều hệ truyền động sử dụng động cơ 3 pha có công suất, dòng điện và đặc tính tải tương ứng, đặc biệt tại những vị trí chỉ có sẵn nguồn điện 1 pha 220V.

Một số ứng dụng phổ biến gồm:

• Máy tiện: Điều chỉnh tốc độ trục chính theo yêu cầu gia công.
• Máy khoan: Kiểm soát tốc độ motor phù hợp với từng loại vật liệu.
• Băng tải: Điều chỉnh tốc độ vận chuyển sản phẩm trong dây chuyền.
• Máy bơm: Thay đổi tốc độ motor trong những hệ thống phù hợp với điều khiển bằng biến tần.
• Quạt công nghiệp: Điều chỉnh tốc độ để kiểm soát lưu lượng gió.
• Máy khuấy: Thay đổi tốc độ khuấy theo từng công đoạn sản xuất.
• Máy đóng gói: Điều khiển các cơ cấu truyền động theo yêu cầu của quy trình.
• Máy chế biến: Phù hợp với những hệ truyền động có tải nằm trong khả năng của biến tần.
• Máy cơ khí: Sử dụng cho motor 7.5KW khi dòng định mức và mô-men tải phù hợp.

Trước khi lựa chọn, cần kiểm tra kỹ tem motor, dòng định mức, điện áp, cách đấu dây, mô-men khởi động và đặc tính tải thực tế. Với tải nặng hoặc yêu cầu mô-men lớn ở tốc độ thấp, nên đánh giá thêm khả năng quá tải của biến tần.

Cách Chọn Biến Tần 7.5KW Phù Hợp

Với biến tần 7.5KW sử dụng nguồn 1 pha 220V, việc lựa chọn cần xem xét đồng thời cả nguồn điện đầu vào, thông số motor và đặc tính của máy đang sử dụng.

Trước khi đặt mua nên xác nhận:

• Nguồn đầu vào: Có đúng 1 pha 220V hay không.
• Khả năng cấp điện của nguồn 220V: Đường dây, CB và nguồn tổng phải đáp ứng dòng làm việc thực tế.
• Điện áp motor: Xác nhận motor sử dụng nguồn 3 pha 380V.
• Công suất motor: Đúng 7.5KW.
• Dòng định mức: Đọc trực tiếp trên tem động cơ.
• Thông số đấu Δ/Y: Xác định đúng cách đấu sao hoặc tam giác theo điện áp motor.
• Tần số định mức: Kiểm tra thông số trên tem motor.
• Loại tải: Xác định motor đang kéo bơm, quạt, băng tải, máy cơ khí hay tải nặng.
• Mô-men khởi động: Đánh giá tải khởi động nhẹ hay yêu cầu mô-men lớn.
• Yêu cầu điều tốc: Xác định có cần thay đổi tốc độ thường xuyên hay không.
• Yêu cầu đảo chiều: Kiểm tra có cần chạy thuận/nghịch trong quá trình vận hành hay không.
• Chế độ làm việc: Motor chạy liên tục hay theo chu kỳ.

Đặc biệt, cần xác nhận rõ sản phẩm là loại 1 pha 220V vào và 3 pha 380V ra, tránh nhầm với biến tần 220V vào và 3 pha 220V ra. Với mức công suất 7.5KW, khả năng cấp điện của nguồn 220V phía trước cũng cần được kiểm tra kỹ trước khi đưa hệ thống vào vận hành.
