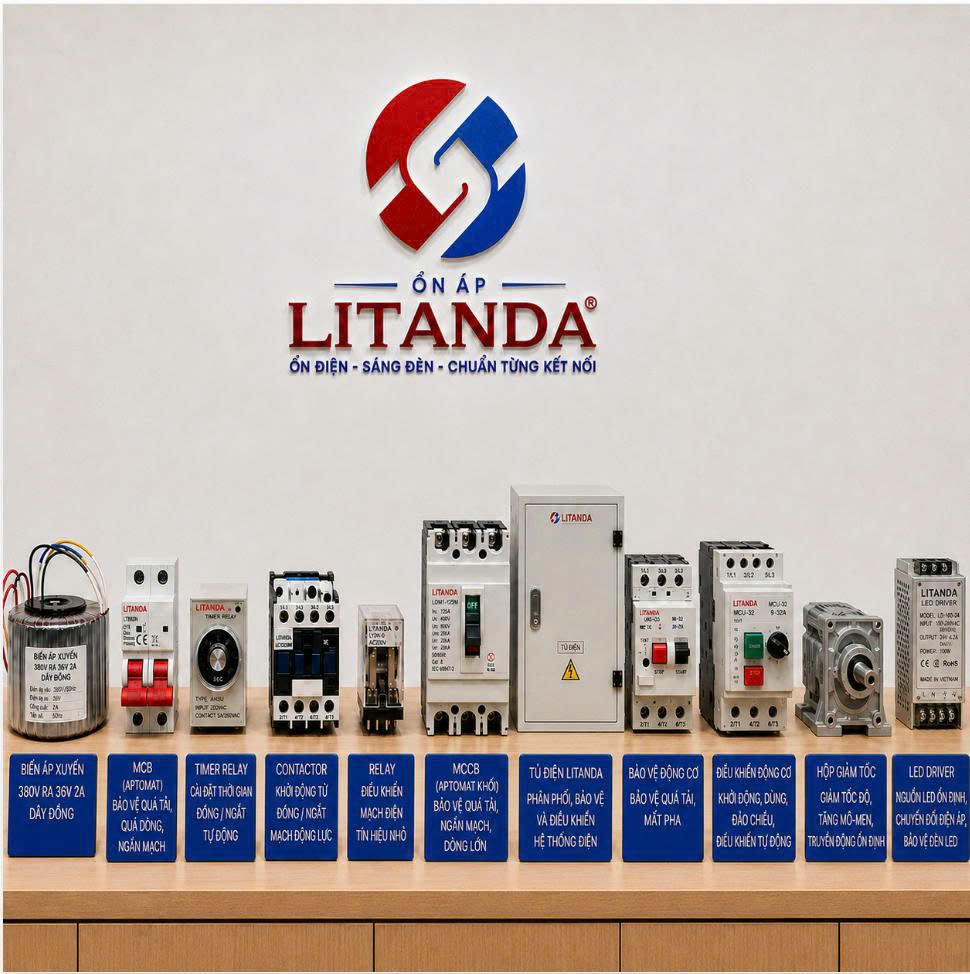

LED Driver là bộ phận rất quan trọng trong đèn LED nhưng thường bị gọi đơn giản là “nguồn LED”. Thiết bị nằm giữa nguồn điện và chip LED, có nhiệm vụ biến đổi và kiểm soát nguồn điện để LED hoạt động đúng điện áp, dòng điện và công suất thiết kế. Nếu driver không phù hợp, đèn có thể nhấp nháy, sáng yếu, quá nóng hoặc nhanh hỏng chip LED.
Điểm quan trọng khi chọn LED Driver không phải chỉ nhìn số watt. Cần xác định driver thuộc loại dòng không đổi hay điện áp không đổi, dòng đầu ra bao nhiêu mA, dải điện áp đầu ra bao nhiêu VDC, công suất thực tế của bộ LED và có yêu cầu dimming hay không.
LED Driver là bộ nguồn hoặc mạch điều khiển điện dành cho LED, có nhiệm vụ cung cấp và kiểm soát dòng điện hoặc điện áp đầu ra phù hợp để các chip LED hoạt động ổn định.
Hiểu đơn giản:
Điện lưới → LED Driver → Chip LED
Trong nhiều loại đèn sử dụng điện 220VAC, LED Driver sẽ tiếp nhận nguồn điện xoay chiều, sau đó biến đổi thành nguồn điện phù hợp với module LED phía sau.
Tùy thiết kế, LED Driver có thể làm việc theo:
Infineon cho biết nhiệm vụ quan trọng của LED Driver là kiểm soát dòng chạy qua LED. Với nhiều hệ thống chiếu sáng LED công suất, nguồn dòng không đổi được sử dụng để duy trì dòng LED ổn định.
Chip LED không nên được đấu trực tiếp tùy ý vào nguồn điện 220V.
LED Driver thực hiện quá trình chuyển đổi nguồn điện để tạo ra điện áp và dòng điện phù hợp với bộ LED.
Ví dụ:
Đầu vào:
220VAC
Driver có thể tạo đầu ra:
DC 30–42V, 900mA
để cấp cho một chuỗi chip LED phù hợp.
Thông số thực tế phụ thuộc từng loại đèn.
Đối với LED Driver dòng không đổi, nhiệm vụ chính là giữ dòng điện đầu ra ở mức thiết kế.
Ví dụ driver ghi:
Output: 900mA
thì mạch điều khiển sẽ cố gắng duy trì dòng khoảng 900mA trong dải điện áp đầu ra cho phép.
Điều này quan trọng vì LED có đặc tuyến dòng và điện áp phi tuyến. Một thay đổi nhỏ về điện áp có thể làm dòng điện thay đổi mạnh nếu không được kiểm soát đúng cách. MEAN WELL cũng lưu ý rằng với LED công suất, điều khiển dòng không đổi thường được ưu tiên vì giúp duy trì dòng và độ sáng ổn định hơn khi điện áp thuận của LED thay đổi.
Nhiều LED Driver sử dụng nguồn vào:
100–240VAC
hoặc:
220–240VAC
và chuyển thành điện DC cho LED.
Bên trong driver có thể thực hiện:
Chip LED rất nhạy với quá dòng.
Nếu dòng vượt mức thiết kế:
Driver phù hợp giúp kiểm soát dòng trong giới hạn thiết kế.
Một số LED Driver có chức năng dimming.
Có thể điều chỉnh độ sáng bằng:
Infineon hiện có các giải pháp LED Driver hỗ trợ nhiều phương pháp điều chỉnh sáng như DALI, push-dim và 1–10V.
Không phải driver nào cũng dim được.
LED không hoạt động giống bóng đèn sợi đốt.
Chip LED là linh kiện bán dẫn và cần được điều khiển đúng về:
Nếu cấp nguồn không đúng:
Đặc biệt, điện áp thuận của LED thay đổi theo:
MEAN WELL chỉ ra rằng do đặc tuyến V-I phi tuyến và điện áp thuận của LED thay đổi theo nhiệt độ, điều khiển dòng là yếu tố quan trọng trong nhiều thiết kế LED công suất.
Trong cách gọi thông thường, LED Driver thường được gọi là nguồn LED.
Tuy nhiên về kỹ thuật cần phân biệt.
Một bộ nguồn DC thông thường có thể chỉ tạo:
12VDC cố định
hoặc:
24VDC cố định
Trong khi LED Driver có thể được thiết kế để:
Vì vậy không phải mọi bộ nguồn DC đều có thể thay thế trực tiếp một LED Driver.
Adapter thường cung cấp một điện áp DC cố định.
Ví dụ:
12VDC – 2A
hoặc:
24VDC – 5A
Driver có thể:
Do đó, thấy hai thiết bị cùng ghi 36W chưa có nghĩa chúng có thể thay thế cho nhau.
Hai nhóm quan trọng nhất là:
Constant Current LED Driver là driver dòng không đổi.
Driver giữ dòng đầu ra ở một giá trị gần cố định trong một dải điện áp nhất định.
Ví dụ:
Output: 700mA, 24–42VDC
Ý nghĩa:
Loại này thường được sử dụng với:
Infineon mô tả constant-current driver là loại có dòng đầu ra cố định trong một khoảng điện áp đầu ra cho phép.
Dòng điện ảnh hưởng trực tiếp đến:
Driver dòng không đổi giúp hạn chế sự thay đổi dòng khi điện áp thuận của LED thay đổi.
MEAN WELL cho biết nguồn dòng không đổi có ưu thế trong việc duy trì độ sáng ổn định vì dòng đầu ra ít bị ảnh hưởng bởi biến thiên điện áp thuận của LED.
Constant Voltage LED Driver là driver điện áp không đổi.
Driver giữ điện áp đầu ra tại một mức tương đối cố định.
Ví dụ:
Dòng điện sẽ thay đổi theo tải trong giới hạn công suất của nguồn.
Loại này thường gặp trong:
Infineon phân biệt rõ constant-voltage driver là loại được thiết kế cho một mức điện áp DC đầu ra xác định, khác với constant-current driver có dòng cố định và dải điện áp đầu ra.
| Tiêu chí | Constant Current | Constant Voltage |
|---|---|---|
| Thông số giữ ổn định | Dòng điện | Điện áp |
| Đơn vị quan trọng | mA/A | VDC |
| Điện áp đầu ra | Thay đổi trong một dải | Gần cố định |
| Ứng dụng | COB, downlight, LED công suất | LED dây, module |
| Ví dụ | 700mA, 24–42V | 24VDC, 100W |
Chọn nhầm hai loại này có thể làm LED:
Tùy thiết kế, một LED Driver AC-DC có thể gồm:
Các topology phổ biến trong thiết kế LED Driver có thể gồm flyback, buck, boost, buck-boost, LLC và các cấu hình khác tùy mức công suất. Infineon hiện sử dụng nhiều cấu trúc như PFC, flyback, LLC, LCC và DC-DC buck trong các giải pháp LED Driver.
Nguồn điện lưới là AC.
LED thường cần nguồn DC.
Do đó, driver có thể sử dụng mạch chỉnh lưu để biến:
AC → DC
Sau đó điện DC tiếp tục được xử lý bởi mạch chuyển đổi và điều khiển.
Tụ điện có thể đảm nhiệm:
Tụ điện là một trong những linh kiện có thể suy giảm theo thời gian, đặc biệt khi:
IC điều khiển là phần xử lý quan trọng trong driver.
Nó có thể kiểm soát:
Texas Instruments có nhiều giải pháp LED Driver sử dụng các topology buck, boost và các cấu trúc chuyển đổi khác tùy quan hệ giữa điện áp đầu vào và đầu ra.
MOSFET hoạt động như công tắc điện tử tốc độ cao trong nguồn switching.
Nó đóng và ngắt ở tần số cao để kiểm soát năng lượng truyền đến đầu ra.
MOSFET hỏng có thể làm driver:
Một số topology sử dụng biến áp xung để:
Không phải mọi LED Driver đều sử dụng biến áp cách ly.
Một LED Driver AC-DC điển hình có thể hoạt động theo trình tự:
Trong driver Constant Current, hệ thống phản hồi chủ yếu kiểm soát dòng.
Trong driver Constant Voltage, hệ thống ưu tiên duy trì điện áp đầu ra.
Ví dụ:
Input: 100–240VAC, 50/60Hz
có nghĩa driver được thiết kế để nhận điện áp xoay chiều trong phạm vi công bố.
Một driver khác có thể ghi:
220–240VAC
Không nên mặc định mọi driver đều dùng được cho dải 100–240V.
Output là thông số đầu ra cấp đến LED.
Ví dụ:
Output: DC 30–42V, 900mA
Đây là một driver dòng không đổi với:
Khi thay driver cần đặc biệt quan tâm hai thông số này.
mA là milliampere, đơn vị đo dòng điện.
Ví dụ:
Với driver dòng không đổi, thông số mA rất quan trọng.
Nếu LED thiết kế cho:
700mA
nhưng thay driver:
1.500mA
LED có thể bị quá dòng và hư hỏng.
VDC là điện áp một chiều đầu ra.
Ví dụ:
25–40VDC
nghĩa là driver có thể điều chỉnh điện áp trong dải đó khi vận hành đúng vùng tải.
Chuỗi LED phải có tổng điện áp thuận nằm trong dải mà driver có thể điều khiển.
Công suất điện DC gần đúng:
P = U × I
Ví dụ driver:
Công suất đầu ra khoảng:
36 × 1 = 36W
Với driver dòng không đổi có dải:
30–42V, 900mA
công suất đầu ra có thể thay đổi theo điện áp tải.
Ở 40V:
P = 40 × 0,9 = 36W
Do đó số watt không phải thông số duy nhất để thay driver.
Chưa chắc.
Hai driver cùng 36W có thể hoàn toàn khác nhau.
Ví dụ driver A:
30–40V, 900mA
Driver B:
60–90V, 400mA
Cả hai có thể có công suất xấp xỉ nhau nhưng:
Không thể thay trực tiếp chỉ vì cùng ghi 36W.
Đây là bước đầu tiên.
Nếu nhãn ghi kiểu:
700mA, 25–40V
thường là Constant Current.
Nếu ghi:
24VDC, 0–4A
thường là Constant Voltage.
Với driver dòng không đổi, nên ưu tiên đúng dòng mà module LED yêu cầu.
Ví dụ driver cũ:
900mA
thì driver thay thế thông thường cũng cần phù hợp mức dòng này, trừ khi nhà sản xuất module LED cho phép phạm vi khác.
Driver mới phải có dải điện áp đầu ra bao phủ điện áp làm việc của chuỗi LED.
Ví dụ LED cần khoảng:
34V
thì driver:
30–42V
có thể phù hợp về dải điện áp.
Driver:
45–70V
có thể không phù hợp.
MEAN WELL lưu ý rằng chuỗi LED cần nằm trong vùng Constant Current mà nguồn công bố để driver làm việc đúng chế độ.
Công suất driver phải phù hợp với công suất của module LED.
Không nên chọn quá sát giới hạn nếu điều kiện nhiệt hoặc ứng dụng yêu cầu dự phòng.
Ví dụ:
Driver phải phù hợp nguồn điện nơi sử dụng.
Nếu đèn cần điều chỉnh sáng, phải chọn đúng giao thức:
Một driver không dim không thể tự nhiên trở thành driver dim chỉ bằng cách lắp dimmer phía trước.
Nếu dùng ngoài trời cần xem:
Có thể xem:
Các LED Driver IC hiện đại có thể tích hợp nhiều chức năng bảo vệ. Ví dụ một số dòng LITIX của Infineon có bảo vệ quá tải, quá nhiệt, đảo cực, thấp áp và phát hiện hở tải hoặc ngắn mạch tùy model.
LED COB thường sử dụng driver Constant Current.
Cần kiểm tra:
Ví dụ COB ghi:
36V, 900mA
có thể cần driver dòng không đổi:
900mA
với dải điện áp bao phủ khoảng 36V.
Không nên chọn theo số watt một mình.
LED dây thường sử dụng nguồn Constant Voltage như:
Ví dụ LED dây:
24V, 10W/m
dài:
5m
Tổng công suất:
10 × 5 = 50W
Nguồn nên có:
Không được cấp 24V cho dây LED 12V.
LED Driver dimming là driver có khả năng thay đổi độ sáng của LED theo tín hiệu điều khiển.
Có nhiều phương pháp.
PWM bật tắt dòng LED với tốc độ cao và thay đổi tỷ lệ thời gian ON/OFF.
Texas Instruments có nhiều giải pháp LED Driver hỗ trợ PWM và analog dimming.
Điều chỉnh mức dòng LED trực tiếp để thay đổi độ sáng.
Sử dụng tín hiệu điện áp điều khiển bên ngoài.
DALI là giao thức điều khiển chiếu sáng kỹ thuật số được sử dụng nhiều trong:
PF là Power Factor, hệ số công suất.
Driver chất lượng tốt trong các ứng dụng công suất và thương mại thường được thiết kế để có PF cao.
PF thấp có thể làm dòng điện đầu vào tăng và ảnh hưởng chất lượng điện của hệ thống.
Infineon xác định hiệu suất, hệ số công suất cao và THD thấp là những yêu cầu quan trọng trong thiết kế LED Driver chất lượng cao.
PFC là Power Factor Correction, mạch hiệu chỉnh hệ số công suất.
Mạch PFC giúp cải thiện dạng dòng điện đầu vào và hệ số công suất.
PFC đặc biệt quan trọng ở:
THD là Total Harmonic Distortion, độ méo hài tổng.
LED Driver switching có thể tạo hài lên lưới điện.
Driver chất lượng cao thường được thiết kế để:
Điều này trở nên quan trọng khi một công trình sử dụng hàng trăm hoặc hàng nghìn bộ đèn LED.
Flicker là hiện tượng ánh sáng nhấp nháy theo thời gian.
Một số flicker có thể nhìn thấy bằng mắt, trong khi một số xảy ra ở tần số khiến người dùng khó nhận thấy trực tiếp.
Nguyên nhân có thể gồm:
Nguyên nhân thường gặp:
Nhiệt độ là yếu tố đặc biệt quan trọng với cả LED và driver. MEAN WELL lưu ý việc làm mát không phù hợp có thể làm LED và hệ thống driver suy giảm tuổi thọ nhanh hơn.
Driver switching luôn có một lượng tổn hao.
Nhiệt có thể tăng do:
Không nên bọc kín driver bằng vật liệu cách nhiệt nếu thiết kế không cho phép.
Nguyên nhân có thể là:
Một số driver khi gặp quá tải hoặc tải không phù hợp có thể hoạt động theo kiểu hiccup, làm đầu ra bật tắt lặp lại. MEAN WELL mô tả hiccup là một trong các cơ chế bảo vệ thường gặp trong nguồn switching.
Có thể do:
Cần kiểm tra riêng:
Nguồn vào → Driver → Module LED
Nguyên nhân:
Có thể do:
Do đó không nên kết luận driver mới bị lỗi ngay.
Tùy loại.
Nguồn 24V 100W có thể cấp cho tải 24V 50W nếu các điều kiện khác phù hợp, vì tải chỉ lấy dòng cần thiết trong giới hạn nguồn.
Không thể chỉ nhìn watt.
Nếu LED cần:
700mA
thì một driver:
1.500mA
dù cùng hoặc lớn hơn công suất vẫn có thể gây hỏng LED.
Với driver dòng không đổi, dòng đầu ra là thông số then chốt.
Ví dụ LED thiết kế:
900mA
nhưng dùng driver:
700mA
LED có thể sáng yếu hơn, nhưng việc có an toàn và hoạt động đúng hay không còn phụ thuộc vào:
Không nên thay tùy ý nếu không có dữ liệu kỹ thuật.
Không nên vượt dòng định mức của LED.
Ví dụ LED chỉ được thiết kế:
700mA
nhưng dùng driver:
1.050mA
có thể làm:
Phụ thuộc sản phẩm.
Driver có thể có cấp:
Driver ngoài trời phải được chọn phù hợp môi trường.
Không nên thấy vỏ nhôm kín rồi mặc định thiết bị chống nước.
Một số driver có khả năng chịu xung hoặc mạch bảo vệ nhất định, nhưng không có nghĩa có thể thay thế hệ thống chống sét lan truyền của công trình.
Đèn ngoài trời có thể cần phối hợp:
Kiểm tra:
Dùng thiết bị đo phù hợp kiểm tra có điện áp tại INPUT hay không.
Nếu không có điện đầu vào, lỗi chưa chắc nằm ở driver.
Đo đầu ra phải rất thận trọng.
Đặc biệt với driver Constant Current, điện áp không tải có thể khác điện áp khi có LED và một số driver có điện áp đầu ra tương đối cao.
Không chạm trực tiếp vào đầu ra.
Nếu có bộ LED đúng thông số, có thể kiểm tra driver trong điều kiện tải phù hợp.
Không nên thử driver bằng cách chập hai dây đầu ra.
Giả sử nhãn ghi:
Input: 220–240VAC 50/60Hz
Output: 30–42VDC
Output Current: 900mA
Power: 38W Max
Có thể hiểu:
Khi thay driver, nên tìm loại có:
Đây là lỗi phổ biến nhất.
Hai driver 50W có thể có dòng và điện áp hoàn toàn khác nhau.
Có thể làm LED không hoạt động hoặc hư hỏng.
Đặc biệt nguy hiểm với LED COB.
Driver đúng mA nhưng sai dải điện áp vẫn không phù hợp.
Có thể gây:
Nước và độ ẩm có thể làm hỏng driver.
Làm nhiệt độ tăng và tuổi thọ giảm.
Tuổi thọ đèn không chỉ phụ thuộc chip LED.
Một bộ đèn có thể sử dụng chip LED tốt nhưng driver kém chất lượng vẫn có thể hỏng sớm.
Các yếu tố ảnh hưởng:
Vì vậy driver là một trong những bộ phận quyết định độ ổn định của cả bộ đèn.
LED Driver là bộ nguồn hoặc mạch điều khiển có nhiệm vụ biến đổi và kiểm soát điện năng cấp cho chip LED. Đây là bộ phận rất quan trọng vì LED cần được làm việc trong giới hạn dòng điện và điện áp phù hợp để duy trì độ sáng, nhiệt độ và tuổi thọ.
Hai nhóm phổ biến nhất là Constant Current và Constant Voltage. Driver dòng không đổi thường được sử dụng cho LED COB, downlight và nhiều bộ đèn LED công suất, trong khi nguồn điện áp không đổi thường gặp ở LED dây và module được thiết kế cho 12V hoặc 24V.
Khi thay LED Driver không nên chỉ nhìn số watt. Cần kiểm tra đồng thời loại driver, dòng đầu ra mA, dải điện áp VDC, công suất, điện áp đầu vào và chức năng dimming. Một driver cùng công suất nhưng sai dòng hoặc sai điện áp vẫn có thể khiến LED không sáng hoặc nhanh hỏng.
Đối với các hệ thống chiếu sáng công suất lớn, chất lượng driver còn được đánh giá qua hiệu suất, PF, THD, khả năng dimming, bảo vệ và điều kiện tản nhiệt. Chọn đúng LED Driver chính là một trong những bước quan trọng nhất để bộ đèn hoạt động ổn định và bền lâu.
