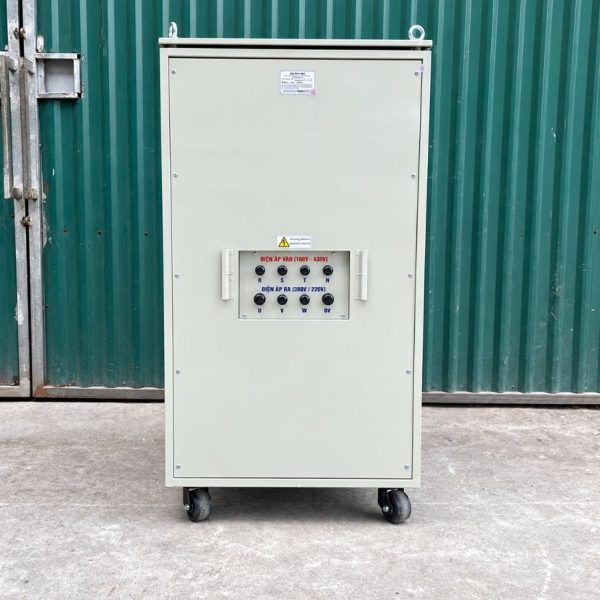

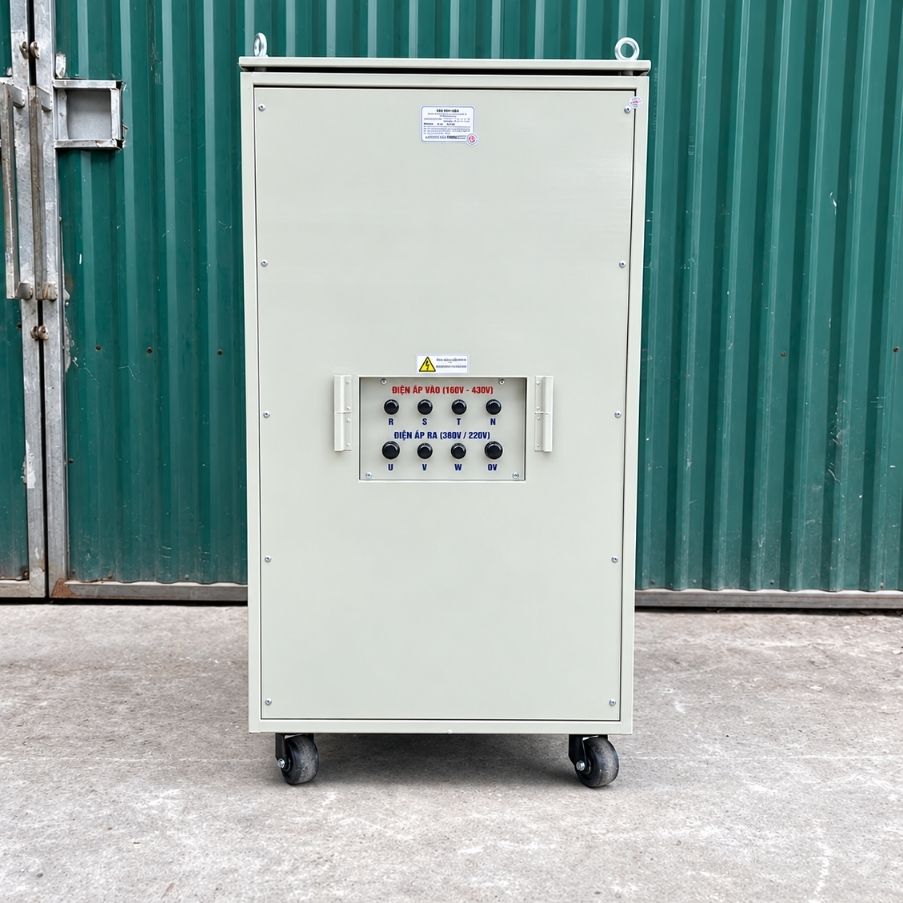

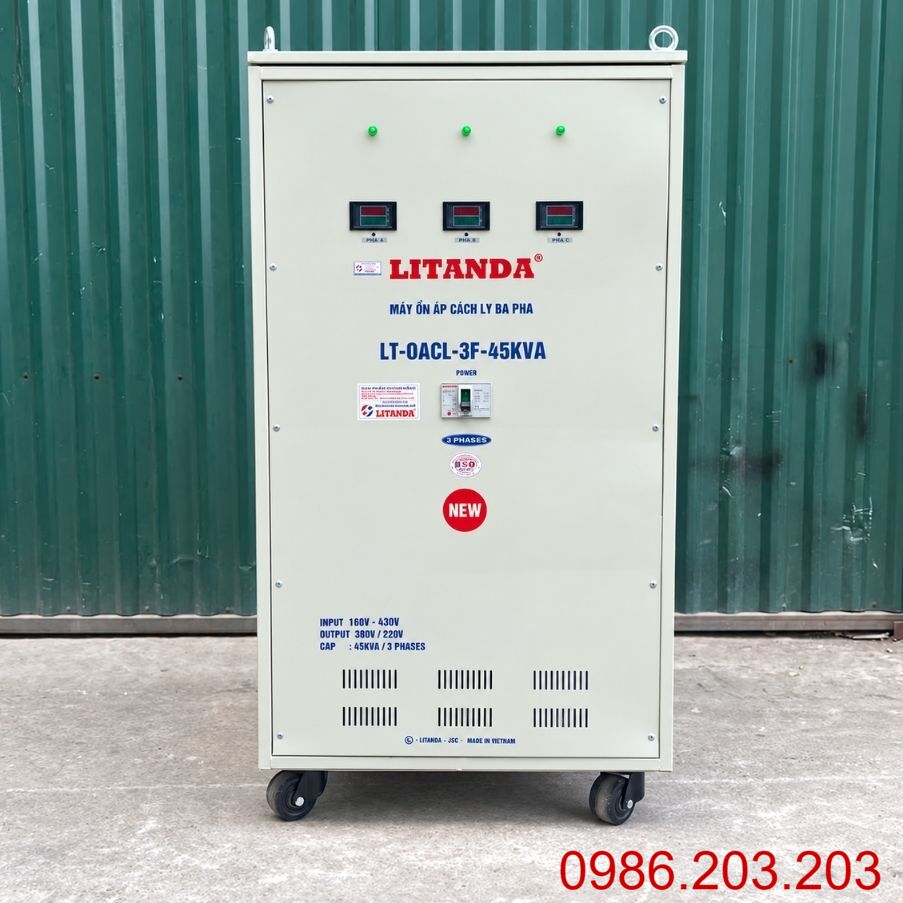

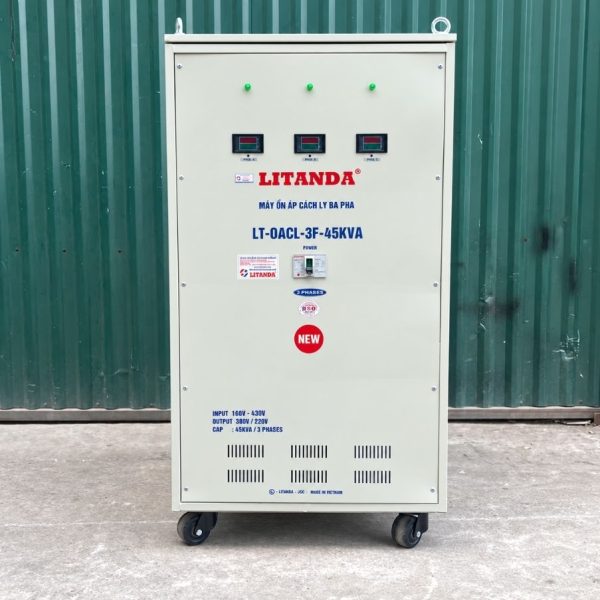

Ổn Áp Cách Ly 45KVA 3 Pha 160V-430V Ra 380V/220V

Ổn Áp Cách Ly 45KVA 3 Pha 160V-430V

Ổn áp cách ly 45KVA 3 pha 160V-430V ra 380V/220V là thiết bị điện công nghiệp kết hợp đồng thời hai chức năng: ổn định điện áp và cách ly điện giữa nguồn đầu vào với phụ tải phía sau. Máy được thiết kế cho những hệ thống điện 3 pha có điện áp dao động rất rộng, đặc biệt tại khu vực thường xuyên xảy ra tình trạng sụt áp sâu.

Với công suất biểu kiến 45KVA, thiết bị có thể cấp nguồn cho nhiều nhóm tải công nghiệp phù hợp như máy móc sản xuất, tủ điều khiển, hệ thống tự động hóa, motor và thiết bị điện tử. Đầu ra 380V/220V cho phép khai thác đồng thời tải 3 pha và tải 1 pha nếu phía thứ cấp được thiết kế theo cấu hình 3 pha 4 dây có trung tính N. Tuy nhiên, do dải đầu vào xuống tới 160V, khả năng tải thực tế ở vùng điện áp thấp cần được kiểm tra kỹ thay vì mặc định máy luôn cung cấp đủ 45KVA trong toàn bộ dải.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 45KVA

Ổn áp cách ly 45KVA kết hợp hai quá trình chính là điều chỉnh điện áp và truyền năng lượng qua phần biến áp cách ly.

Nguyên lý cơ bản gồm:

• Tiếp nhận nguồn điện 3 pha: Điện áp đầu vào nằm trong phạm vi thiết kế 160V-430V.
• Giám sát điện áp: Mạch điều khiển liên tục theo dõi sự thay đổi của nguồn.
• Điều chỉnh điện áp: Cơ cấu ổn áp thực hiện bù tăng hoặc giảm điện áp theo yêu cầu.
• Truyền năng lượng qua phần cách ly: Điện năng được truyền từ cuộn sơ cấp sang cuộn thứ cấp bằng cảm ứng điện từ.
• Cấp điện cho phụ tải: Phía thứ cấp cung cấp điện áp 380V/220V theo cấu hình máy.

Cấu trúc này giúp nguồn phía tải được tách biệt về điện với nguồn đầu vào, đồng thời duy trì điện áp đầu ra phù hợp hơn khi nguồn dao động.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Cách Ly 45KVA

Các thông số như sai số điện áp đầu ra, khả năng quá tải, hiệu suất, kích thước, trọng lượng, sơ đồ trung tính, hệ thống bảo vệ và cấp cách điện cần được xác nhận theo hồ sơ kỹ thuật của máy thực tế.

Ưu Điểm Của Ổn Áp Cách Ly 45KVA 3 Pha 160V-430V

Thiết bị kết hợp chức năng ổn áp và cách ly nên phù hợp với những hệ thống yêu cầu điều kiện cấp điện cao hơn ổn áp thông thường.

Một số ưu điểm đáng chú ý:

• Dải điện áp đầu vào rộng: 160V-430V phù hợp với khu vực điện áp dao động mạnh.
• Khả năng xử lý điện yếu: Có thể điều chỉnh trong vùng điện áp thấp theo phạm vi thiết kế.
• Ổn định điện áp đầu ra: Hỗ trợ duy trì nguồn phù hợp cho phụ tải.
• Có chức năng cách ly: Sơ cấp và thứ cấp độc lập về điện.
• Đầu ra 380V/220V: Phù hợp với hệ thống có cả tải 3 pha và 1 pha khi cấu hình thứ cấp hỗ trợ.
• Công suất 45KVA: Phục vụ hệ thống có tổng tải nằm trong khả năng của máy.
• Ứng dụng linh hoạt: Phù hợp nhiều loại máy móc và hệ thống điều khiển công nghiệp.

Điểm cần chú ý là dải đầu vào rộng phải đi kèm với việc đánh giá khả năng chịu dòng và khả năng tải ở vùng điện áp thấp.

Dòng Điện Đầu Ra 45KVA 3 Pha 380V Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha, dòng biểu kiến được tính theo:

I = S / (√3 × U)

Trong đó:

• S = 45.000VA
• U = 380V

Ta có:

I ≈ 45.000 / (1,732 × 380) ≈ 68,4A

Như vậy, ở đầu ra 3 pha 380V, dòng điện tương ứng với 45KVA vào khoảng:

68,4A

Giá trị này được tính trong điều kiện tải ba pha tương đối cân bằng.

Nếu sử dụng nhiều tải 220V và phân bố không đều giữa các pha, dòng thực tế ở từng pha có thể khác nhau.

Đầu Ra 380V/220V Được Tạo Như Thế Nào?

Nếu phía thứ cấp được thiết kế theo cấu hình 3 pha 4 dây đấu sao có trung tính N, hệ thống có thể cung cấp:

• 380V giữa hai pha.
• 220V giữa một pha với dây trung tính N.

Quan hệ:

U pha = U dây / √3

Do đó:

380 / √3 ≈ 220V

Nguồn 380V thường được sử dụng cho tải 3 pha, trong khi 220V có thể cấp cho các tải 1 pha phù hợp.

Cần xác nhận sơ đồ đấu dây phía thứ cấp của máy thực tế trước khi đưa vào vận hành.

Ứng Dụng Của Ổn Áp Cách Ly 3 Pha 45KVA

Ổn áp cách ly 45KVA dải 160V-430V đặc biệt phù hợp với các khu vực có điện áp tụt sâu và cần đồng thời tăng mức độ cách ly giữa nguồn với phụ tải.

Một số ứng dụng thường gặp:

• Nhà xưởng sản xuất: Hỗ trợ ổn định nguồn điện cho hệ thống có tổng tải phù hợp.
• Máy cơ khí: Cấp nguồn cho motor và hệ thống điều khiển.
• Tủ điều khiển: Phù hợp với hệ thống cần cách ly giữa nguồn và thiết bị phía sau.
• Dây chuyền sản xuất: Hạn chế ảnh hưởng của nguồn điện cao thấp thất thường.
• Hệ thống tự động hóa: Phục vụ PLC và các thiết bị điều khiển khi cấu hình phù hợp.
• Thiết bị điện tử công nghiệp: Hỗ trợ cấp nguồn trong điều kiện điện áp được kiểm soát tốt hơn.
• Hệ thống có cả tải 380V và 220V: Có thể sử dụng khi phía thứ cấp được thiết kế 3 pha 4 dây.

Trước khi lựa chọn cần kiểm tra điện áp thấp nhất, dòng từng pha, tổng tải, đặc tính motor và mức mất cân bằng tải.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 45KVA 3 Pha

Ổn áp cách ly 45KVA có dòng làm việc lớn, đặc biệt khi điện áp đầu vào xuống thấp. Vì vậy, việc lắp đặt cần được thực hiện đúng thiết kế.

Trước khi cấp điện cần kiểm tra nguồn, tải và sơ đồ máy. Trong quá trình lắp đặt nên chú ý:

• Khảo sát nguồn trước khi lắp: Đo điện áp và dòng thực tế.
• Xác định đúng đầu vào, đầu ra: Tránh đấu nhầm phía nguồn và phía tải.
• Kiểm tra thứ tự pha: Đặc biệt khi phụ tải có motor.
• Chọn dây dẫn phù hợp: Căn cứ dòng thực tế, chiều dài tuyến và phương pháp đi dây.
• Lựa chọn MCCB phù hợp: Dựa trên dòng và thiết kế hệ thống.
• Đấu dây N đúng sơ đồ: Không tự ý thay đổi cấu hình thứ cấp.
• Nối đất PE: Vỏ máy phải được nối đất đúng kỹ thuật.
• Không tự ý nối N với PE: Phải tuân thủ sơ đồ nối đất của hệ thống.
• Kiểm tra đầu cốt: Siết chắc và bảo đảm tiếp xúc tốt.
• Chạy thử không tải: Đo đầu ra 380V/220V trước khi cấp cho phụ tải.
• Đưa tải tăng dần: Theo dõi dòng R, S và T.
• Theo dõi dây N: Đặc biệt nếu có nhiều phụ tải 220V.
• Kiểm tra nhiệt độ sau khi mang tải: Theo dõi dây dẫn, MCCB, đầu cốt và thân máy.

Việc lựa chọn tiết diện dây, MCCB và hệ thống bảo vệ nên được thực hiện bởi người có chuyên môn điện 3 pha dựa trên điều kiện thực tế tại công trình.
