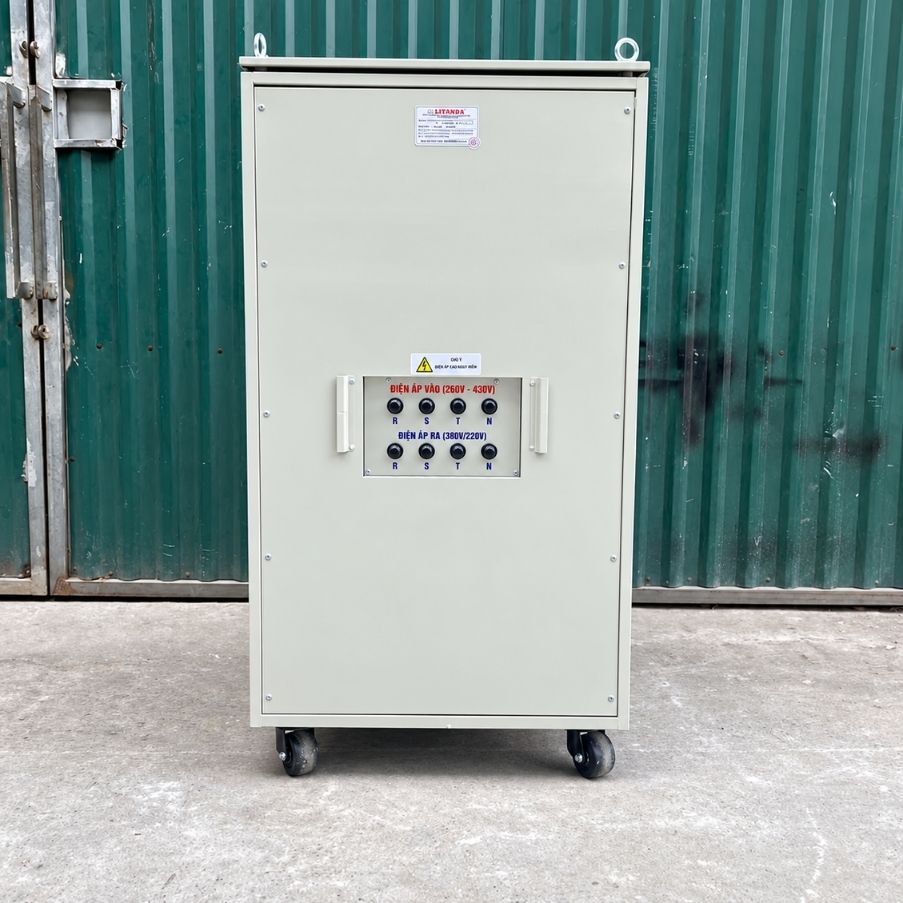

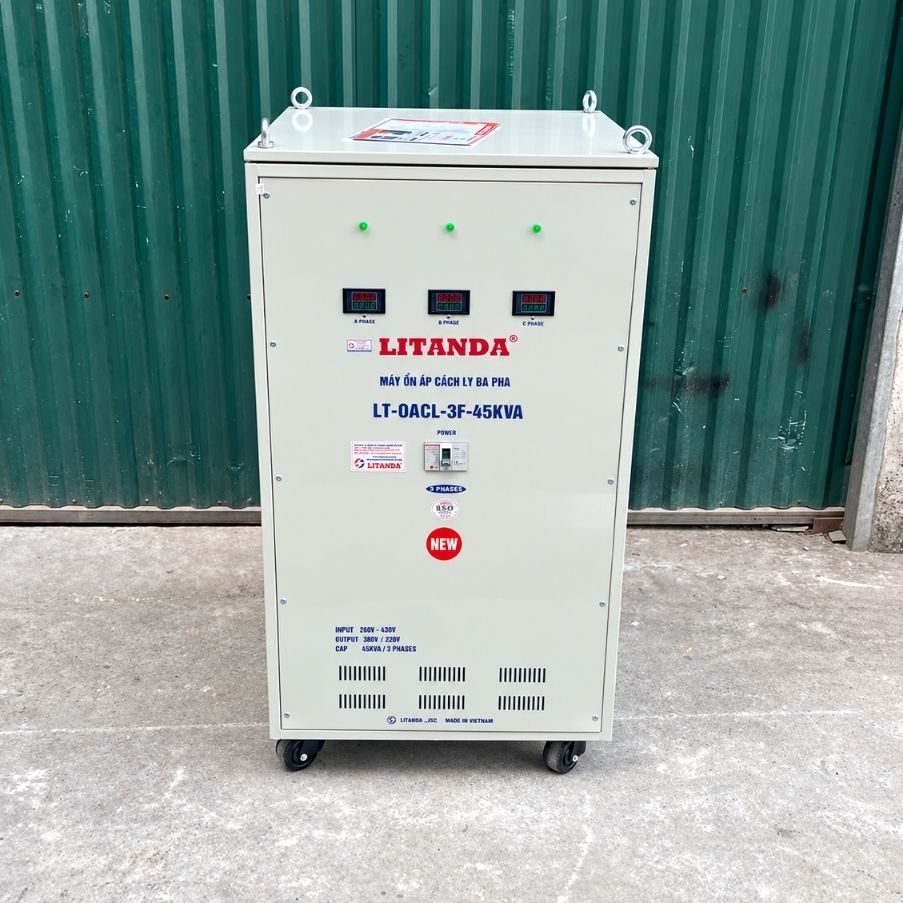

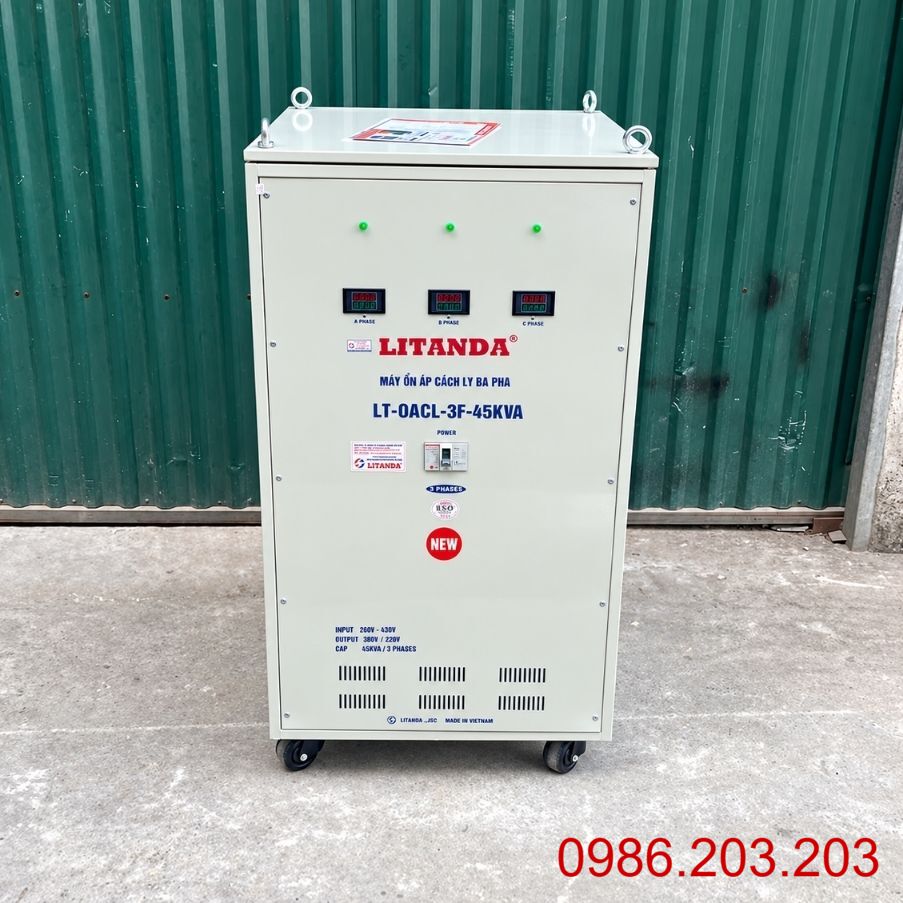

Ổn Áp Cách Ly Litanda 3 Pha 45KVA 260V-430V Ra 380V/220V

Ổn Áp Cách Ly Litanda 3 Pha 45KVA 260V-430V

Ổn áp cách ly Litanda 3 pha 45KVA 260V-430V ra 380V/220V là thiết bị điện công nghiệp kết hợp hai chức năng trong cùng một hệ thống: ổn định điện áp 3 pha và cách ly điện giữa nguồn với tải. Máy tiếp nhận nguồn điện có điện áp dao động trong dải thiết kế 260V-430V, sau đó điều chỉnh để cung cấp đầu ra phù hợp cho các thiết bị sử dụng điện 380V và 220V.

Với công suất biểu kiến 45KVA, thiết bị phù hợp cho nhà xưởng, hệ thống sản xuất, tủ điều khiển, máy cơ khí và các phụ tải công nghiệp cần nguồn điện ổn định hơn. Tuy nhiên, việc lựa chọn cần dựa trên điện áp thực tế, dòng tải, đặc tính thiết bị, mức độ cân pha và dòng khởi động của motor, không nên chỉ căn cứ vào công suất danh nghĩa.

Phần ổn áp có nhiệm vụ theo dõi sự thay đổi của điện áp nguồn và thực hiện điều chỉnh trong phạm vi thiết kế. Phần cách ly sử dụng cấu trúc có cuộn sơ cấp và cuộn thứ cấp độc lập về điện, truyền năng lượng thông qua hiện tượng cảm ứng điện từ.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V thể hiện phạm vi điện áp đầu vào mà thiết bị được thiết kế để thực hiện chức năng ổn áp theo thông số của model.

Dải điện áp này phù hợp với những khu vực thường gặp:

• Điện áp giảm vào giờ cao điểm.
• Nhà xưởng nằm xa trạm biến áp.
• Đường dây cấp điện dài.
• Nguồn điện thay đổi khi nhiều máy cùng hoạt động.
• Điện áp tăng khi tải khu vực giảm.
• Điện áp giữa các thời điểm sản xuất không ổn định.

Nếu 260V-430V được công bố theo điện áp dây, điện áp pha tương ứng về mặt lý thuyết vào khoảng:

260 / √3 ≈ 150V

và:

430 / √3 ≈ 248V

Tuy nhiên, dải điện áp rộng không đồng nghĩa máy luôn cung cấp đủ 45KVA tại mọi mức điện áp trong toàn dải. Khi điện áp đầu vào giảm, dòng điện phía nguồn phải tăng nếu công suất tải vẫn giữ nguyên. Khả năng tải thực tế ở vùng điện áp thấp cần được kiểm tra theo đặc tính và hồ sơ kỹ thuật của máy.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 3 Pha 45KVA

Ổn áp cách ly 45KVA kết hợp quá trình điều chỉnh điện áp với quá trình truyền năng lượng qua phần cách ly.

Khi điện áp nguồn 3 pha thay đổi, hệ thống điều khiển theo dõi sự sai lệch và tác động tới cơ cấu ổn áp nhằm đưa điện áp đầu ra về mức phù hợp.

Quá trình cơ bản gồm:

• Tiếp nhận nguồn 3 pha: Điện áp đầu vào nằm trong dải 260V-430V.
• Giám sát điện áp: Hệ thống điều khiển theo dõi sự thay đổi của nguồn.
• Điều chỉnh điện áp: Cơ cấu ổn áp thực hiện bù tăng hoặc giảm theo yêu cầu.
• Thực hiện cách ly: Năng lượng được truyền từ cuộn sơ cấp sang cuộn thứ cấp thông qua cảm ứng điện từ.
• Cấp điện cho tải: Phía thứ cấp cung cấp điện áp 380V/220V theo cấu hình của máy.

Chức năng cách ly giúp giảm sự liên hệ dẫn điện trực tiếp giữa phía nguồn và phía tải. Tuy nhiên, thiết bị vẫn cần được kết hợp với tiếp địa, bảo vệ quá dòng, bảo vệ dòng rò và chống sét lan truyền theo yêu cầu của hệ thống.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Cách Ly 45KVA

Các thông số như sai số điện áp đầu ra, kích thước, trọng lượng, khả năng quá tải, sơ đồ đấu dây, cấu hình trung tính, tổn hao và hệ thống bảo vệ cần được xác nhận theo máy thực tế.

Ưu Điểm Của Ổn Áp Cách Ly Litanda 3 Pha 45KVA

Ổn áp cách ly 45KVA kết hợp khả năng ổn định điện áp và cách ly nguồn trong cùng một hệ thống, phù hợp với các ứng dụng công nghiệp có yêu cầu cao hơn về điều kiện cấp điện.

Một số ưu điểm đáng chú ý:

• Dải đầu vào 260V-430V: Phù hợp với khu vực điện 3 pha thường xuyên cao thấp thất thường.
• Ổn định điện áp: Hỗ trợ duy trì điện áp đầu ra trong giới hạn thiết kế.
• Có chức năng cách ly: Sơ cấp và thứ cấp độc lập về điện.
• Đầu ra 380V/220V: Phù hợp với hệ thống có cả tải 3 pha và tải 1 pha nếu cấu hình thứ cấp tương ứng.
• Công suất 45KVA: Phục vụ các hệ thống có tổng tải phù hợp.
• Hạn chế liên hệ điện trực tiếp giữa nguồn và tải: Nhờ cấu trúc cách ly.
• Ứng dụng linh hoạt: Phù hợp nhiều loại máy móc, thiết bị điều khiển và hệ thống sản xuất.

Khả năng khai thác hiệu quả phụ thuộc vào việc lựa chọn đúng dải điện áp, tổng tải và cách phân bổ tải giữa các pha.

Dòng Điện Đầu Ra Của Ổn Áp Cách Ly 45KVA Là Bao Nhiêu?

Với hệ thống 3 pha, dòng biểu kiến được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 45.000VA
• U = 380V

Ta có:

I ≈ 45.000 / (1,732 × 380) ≈ 68,4A

Như vậy, ở đầu ra 3 pha 380V, dòng tương ứng với công suất biểu kiến 45KVA vào khoảng:

68,4A

Giá trị này áp dụng trong điều kiện tải 3 pha tương đối cân bằng.

Nếu hệ thống sử dụng nhiều tải 220V và phân bố không đều giữa ba pha, dòng thực tế của từng pha có thể khác nhau đáng kể.

Ứng Dụng Của Ổn Áp Cách Ly 45KVA 3 Pha

Ổn áp cách ly Litanda 45KVA có thể sử dụng cho nhiều hệ thống điện công nghiệp cần nguồn điện ổn định và có yêu cầu cách ly giữa phía nguồn với phía tải.

Một số ứng dụng thường gặp:

• Nhà xưởng sản xuất: Hỗ trợ ổn định nguồn cho hệ thống có tổng tải phù hợp.
• Máy cơ khí: Cấp điện cho motor, tủ điều khiển và thiết bị phụ trợ.
• Tủ điện điều khiển: Phù hợp với hệ thống có yêu cầu cách ly nguồn.
• Dây chuyền sản xuất: Hạn chế ảnh hưởng của tình trạng điện áp cao thấp thất thường.
• Hệ thống tự động hóa: Cấp nguồn cho hệ thống điều khiển và phụ tải phù hợp.
• Thiết bị điện tử công nghiệp: Phù hợp khi cần điều kiện nguồn được kiểm soát tốt hơn.
• Hệ thống có tải 380V và 220V: Có thể sử dụng đồng thời khi phía thứ cấp được thiết kế tương ứng.

Trước khi lựa chọn cần kiểm tra tổng tải, dòng từng pha, dòng khởi động, mức độ mất cân bằng và điện áp đầu vào thực tế.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly Litanda 45KVA

Với công suất 45KVA, dòng điện làm việc tương đối lớn nên việc lắp đặt cần được thực hiện cẩn thận và theo đúng thiết kế điện.

Trước khi cấp nguồn cần kiểm tra đầy đủ hệ thống, sau đó thực hiện:

• Khảo sát nguồn: Đo điện áp giữa các pha và đánh giá mức dao động thực tế.
• Xác định đúng đầu vào và đầu ra: Không đấu nhầm phía nguồn với phía tải.
• Kiểm tra thứ tự pha: Đặc biệt khi hệ thống có motor.
• Chọn dây dẫn phù hợp: Dựa trên dòng thực tế, chiều dài tuyến và phương pháp đi dây.
• Lựa chọn thiết bị đóng cắt: MCCB hoặc thiết bị bảo vệ cần phù hợp với dòng vận hành và thiết kế hệ thống.
• Đấu đúng dây N: Thực hiện theo sơ đồ phía thứ cấp.
• Nối đất PE: Vỏ máy phải được nối đất đúng kỹ thuật.
• Không tự ý nối N với PE: Phải tuân theo sơ đồ nối đất được thiết kế.
• Kiểm tra đầu cốt: Bảo đảm tiếp xúc chắc chắn và không phát nóng.
• Chạy thử không tải: Kiểm tra điện áp 380V/220V trước khi đưa tải vào.
• Đưa tải tăng dần: Theo dõi dòng điện từng pha.
• Kiểm tra nhiệt độ: Theo dõi MCCB, dây dẫn, đầu cốt và thân máy sau khi vận hành.

Việc tính tiết diện dây và lựa chọn thiết bị bảo vệ nên do kỹ thuật viên có chuyên môn điện 3 pha thực hiện dựa trên điều kiện công trình cụ thể.
