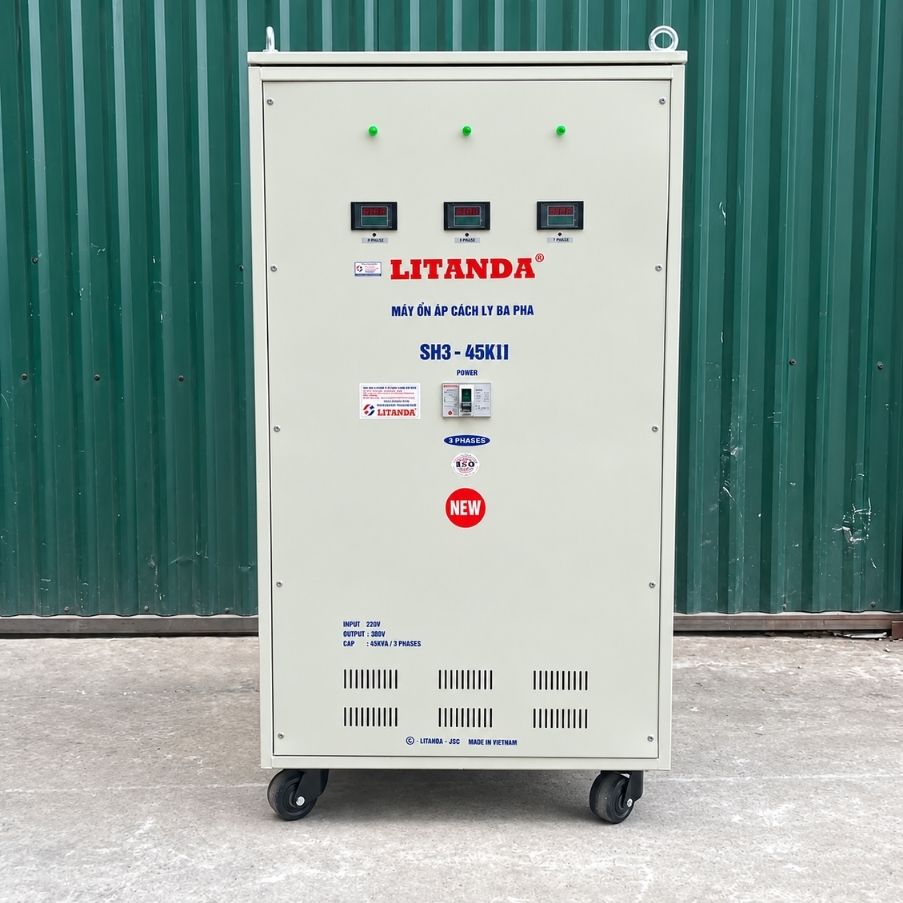

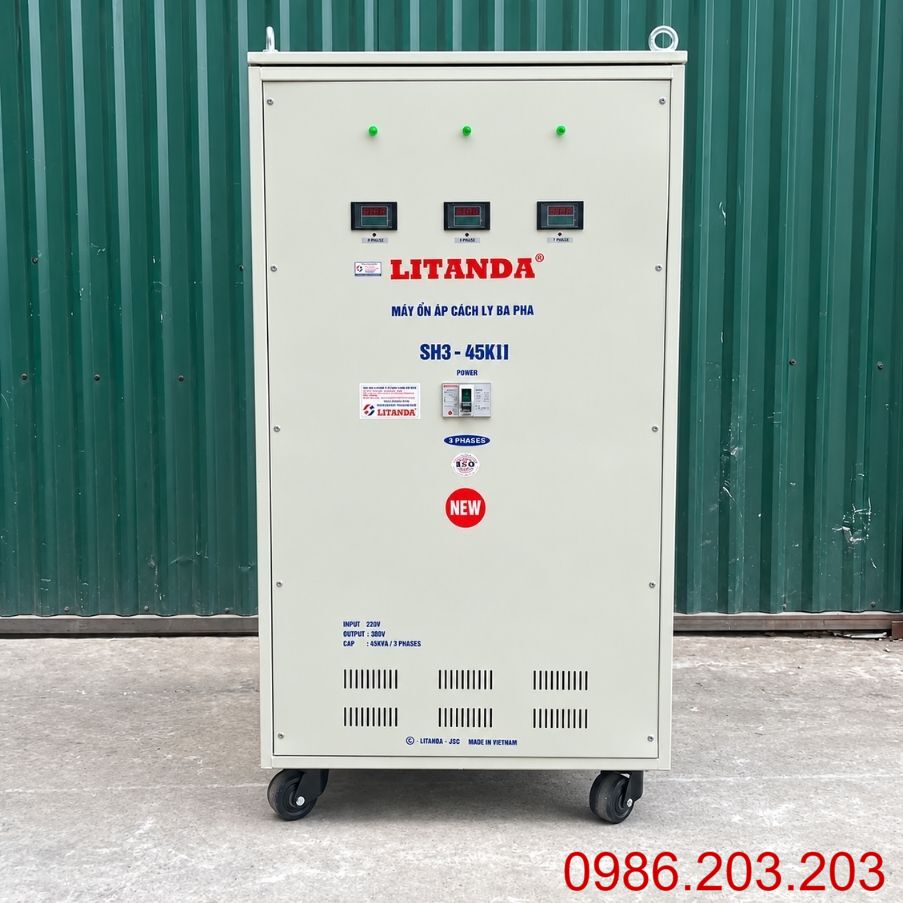

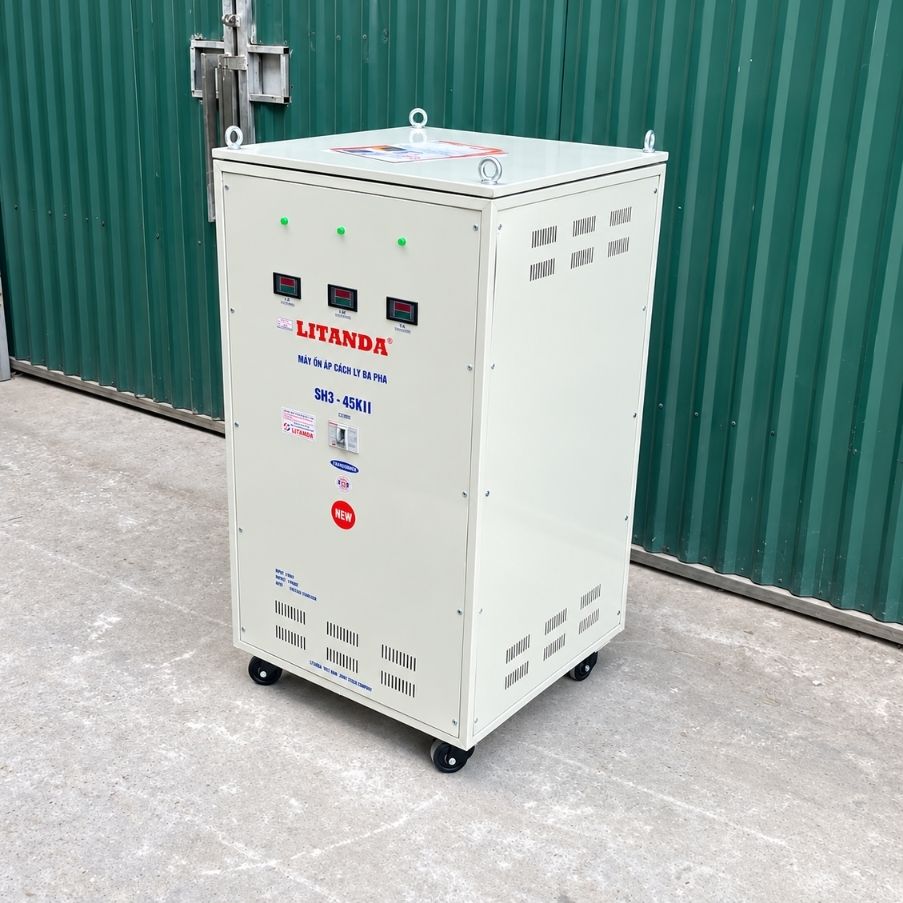

Ổn Áp Cách Ly 45KVA 3 Pha Vào 220V Ra 380V

Ổn Áp Cách Ly 45KVA 3 Pha Vào 220V Ra 380V

Ổn áp cách ly 45KVA 3 pha 220V sang 380V là thiết bị nhận nguồn 3 pha 220V ở phía đầu vào, sau đó thực hiện điều chỉnh và nâng điện áp để cung cấp 3 pha 380V ở phía đầu ra cho thiết bị sử dụng điện áp cao hơn.

Khác với biến áp tự ngẫu, phần cách ly sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập về điện. Năng lượng được truyền từ phía đầu vào sang phía đầu ra thông qua cảm ứng điện từ.

Thiết bị phù hợp với các trường hợp:

• Nguồn hiện tại là 3 pha 220V: Trong khi máy móc yêu cầu sử dụng 3 pha 380V.
• Cần nâng điện áp 220V lên 380V: Phục vụ thiết bị nhập khẩu hoặc máy được thiết kế cho cấp điện áp 380V.
• Cần chức năng cách ly: Giảm sự liên hệ dẫn điện trực tiếp giữa nguồn và phụ tải.
• Nguồn có dao động: Chức năng ổn áp hỗ trợ duy trì đầu ra phù hợp trong phạm vi làm việc của máy.
• Tải công nghiệp công suất vừa: Phù hợp với hệ thống có tổng công suất nằm trong khả năng 45KVA.
• Có motor 3 pha: Có thể sử dụng nếu dòng làm việc và dòng khởi động nằm trong khả năng của thiết bị.

Cần lưu ý, thông số 220V vào chưa cho biết đầy đủ dải điện áp mà chức năng ổn áp có thể xử lý. Dải điện áp đầu vào thực tế cần được xác nhận theo model hoặc hồ sơ kỹ thuật của máy.

Thông Số Của Ổn Áp Cách Ly 3 Pha 45KVA

Các thông số như dải điện áp đầu vào, sai số điện áp đầu ra, hiệu suất, khả năng quá tải, kiểu đấu dây, kích thước và hệ thống bảo vệ cần xác nhận theo máy thực tế.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 45KVA 220V Ra 380V

Thiết bị thực hiện đồng thời ba nhiệm vụ chính: ổn định điện áp, nâng điện áp và cách ly điện.

Quá trình làm việc cơ bản gồm:

• Tiếp nhận nguồn 3 pha 220V: Điện áp đầu vào được đưa tới hệ thống ổn áp và cuộn sơ cấp.
• Theo dõi điện áp nguồn: Bộ điều khiển nhận biết sự thay đổi của điện áp đầu vào.
• Điều chỉnh điện áp: Cơ cấu ổn áp thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Truyền năng lượng qua cuộn cách ly: Năng lượng được truyền từ sơ cấp sang thứ cấp bằng cảm ứng điện từ.
• Nâng lên 380V: Tỷ số biến áp được thiết kế để tạo mức điện áp 3 pha 380V phía đầu ra.
• Cấp nguồn cho phụ tải: Máy móc phía sau nhận nguồn 380V phù hợp với yêu cầu sử dụng.

Tần số điện đầu ra về cơ bản vẫn theo tần số nguồn. Ổn áp cách ly không phải thiết bị biến đổi tần số.

Ưu Điểm Của Ổn Áp 3 Pha Cách Ly 45KVA

Thiết bị kết hợp nhiều chức năng trong một hệ thống nên phù hợp với những công trình cần nâng điện áp và cải thiện nguồn điện.

Một số ưu điểm nổi bật:

• Nâng 3 pha 220V lên 3 pha 380V: Giải quyết vấn đề khác biệt cấp điện áp.
• Có chức năng ổn áp: Hỗ trợ duy trì đầu ra phù hợp khi nguồn thay đổi trong phạm vi thiết kế.
• Có chức năng cách ly: Sơ cấp và thứ cấp không nối dẫn điện trực tiếp.
• Công suất 45KVA: Phù hợp nhiều nhóm tải công nghiệp có tổng công suất tương ứng.
• Cuộn dây đồng: Phù hợp với yêu cầu truyền tải dòng lớn.
• Sử dụng cho motor: Có thể cấp nguồn cho motor khi dòng và điều kiện khởi động phù hợp.
• Ứng dụng công nghiệp: Phù hợp nhà xưởng, máy móc và tủ điện.

Việc lựa chọn đúng công suất và khảo sát nguồn trước khi lắp vẫn là yếu tố quyết định hiệu quả vận hành.

45KVA Có Phải Là 45KW Không?

Không.

45KVA là công suất biểu kiến, còn kW là công suất tác dụng.

Quan hệ giữa hai đại lượng:

P = S × cosφ

Trong đó:

• P: Công suất tác dụng, đơn vị kW.
• S: Công suất biểu kiến, đơn vị kVA.
• cosφ: Hệ số công suất.

Ví dụ nếu tải có cosφ = 0,8:

45KVA × 0,8 = 36kW

Vì vậy, không nên hiểu rằng máy 45KVA có thể cấp 45kW cho mọi loại tải.

Đặc biệt với motor, còn cần tính thêm:

• Dòng khởi động.
• Mô-men tải.
• Phương pháp khởi động.
• Thời gian vận hành.
• Số lượng motor khởi động đồng thời.

Ứng Dụng Của Ổn Áp Cách Ly 45KVA 220V Sang 380V

Thiết bị phù hợp với những hệ thống có nguồn 3 pha 220V nhưng thiết bị sử dụng phía sau yêu cầu 3 pha 380V.

Một số ứng dụng tiêu biểu:

• Máy cơ khí 380V: Cấp nguồn cho motor và hệ thống điều khiển phù hợp.
• Máy sản xuất nhập khẩu: Sử dụng khi cấp điện áp yêu cầu khác với nguồn hiện có.
• Băng tải: Cấp nguồn cho hệ thống motor và điều khiển có tổng tải phù hợp.
• Máy bơm: Sử dụng cho motor 380V nếu dòng khởi động được tính toán.
• Quạt công nghiệp: Nâng điện áp để cấp cho động cơ 3 pha.
• Máy khuấy: Phù hợp với hệ truyền động có công suất tương ứng.
• Tủ máy công nghiệp: Cấp nguồn 380V cho hệ thống được thiết kế phù hợp.
• Nhà xưởng sử dụng nguồn 3 pha 220V: Chuyển đổi sang cấp điện áp 380V cho nhóm tải riêng.

Trước khi lựa chọn cần kiểm tra tổng tải, dòng làm việc, dòng khởi động và điện áp thực tế của nguồn 220V.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 45KVA 3 Pha

Do dòng phía 220V tương đối lớn, việc lắp đặt cần được thực hiện cẩn thận.

Trước khi cấp điện cần kiểm tra nguồn, phụ tải và sơ đồ máy. Sau đó chú ý:

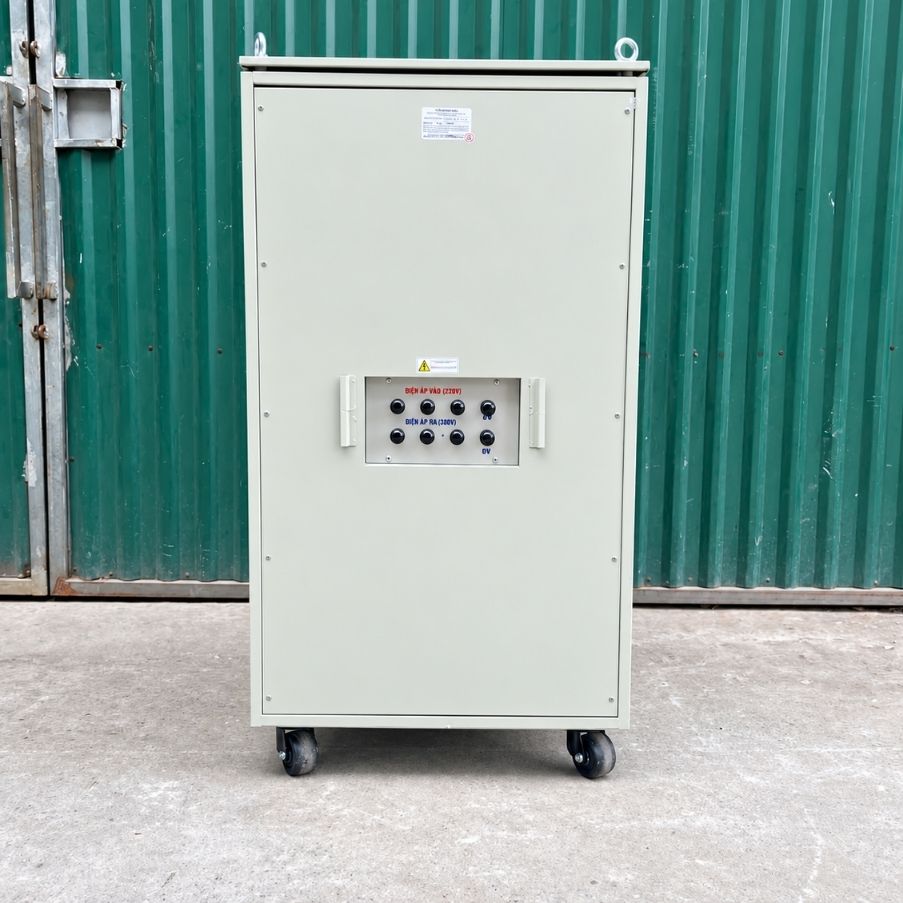

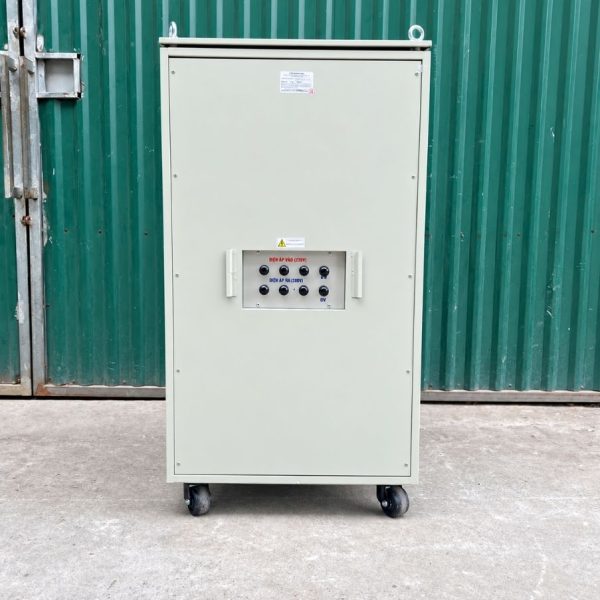

• Xác định đúng đầu vào 220V và đầu ra 380V: Không đấu nhầm hai phía.
• Đo điện áp ba pha: Bảo đảm nguồn phù hợp trước khi đóng điện.
• Kiểm tra thứ tự pha: Đặc biệt với tải sử dụng motor.
• Chọn dây đầu vào phù hợp: Phía 220V có dòng lớn hơn phía 380V.
• Chọn dây đầu ra phù hợp: Dựa trên dòng tải, chiều dài và điều kiện lắp đặt.
• Lựa chọn MCCB: Theo dòng thực tế và hồ sơ kỹ thuật.
• Nối đất PE: Vỏ máy phải được tiếp địa đúng kỹ thuật.
• Kiểm tra đầu cốt: Bảo đảm siết chắc, sạch và tiếp xúc tốt.
• Chạy thử không tải: Kiểm tra điện áp đầu ra 380V trước.
• Đưa tải tăng dần: Theo dõi dòng từng pha.
• Kiểm tra nhiệt độ: Đặc biệt ở đầu vào 220V, MCCB và các đầu cốt.
• Theo dõi motor: Kiểm tra chiều quay và dòng khi motor khởi động.

Việc lựa chọn dây dẫn và thiết bị bảo vệ nên do kỹ thuật viên có chuyên môn thực hiện dựa trên dòng thực tế và điều kiện công trình, không nên dùng một kích thước cố định cho mọi hệ thống.
