Ổn Áp Lioa 1000kVA 3 Pha NM-1000KII Dải 304V Chính Hãng

Dải 304V-420V Phù Hợp Với Nguồn Điện Công Nghiệp Nào?

Dải 304V-420V là một trong những yếu tố quan trọng nhất khi lựa chọn NM-1000KII. Đây là phạm vi phù hợp với nguồn điện 3 pha tương đối gần mức danh định 380V nhưng vẫn có hiện tượng tăng, giảm theo phụ tải.

Trong quá trình vận hành:

• Khi điện áp giảm: Ổn áp tự động thực hiện nâng điện áp lên mức phù hợp.
• Khi điện áp tăng: Máy thực hiện quá trình hạ điện áp.
• Khi tải thay đổi: Mạch điều khiển liên tục theo dõi và điều khiển Servo hiệu chỉnh.
• Đầu ra: Được duy trì quanh mức 380V trong phạm vi sai số thiết kế.

LiOA công bố dải 304V-420V tương ứng khoảng 175V-242V theo điện áp pha. Nếu nguồn thực tế thường xuyên thấp hơn 304V, cần khảo sát lại điều kiện điện áp trước khi lựa chọn dòng NM-II.

Công Suất 1000KVA Cần Hiểu Chính Xác Như Thế Nào?

NM-1000KII có công suất:

1000KVA = 1.000.000VA

Đây là công suất biểu kiến, không phải 1000kW. Khi cần xác định công suất thực theo kW phải xét thêm hệ số công suất cosφ của phụ tải.

Vì vậy, khi lựa chọn ổn áp cần xem đồng thời:

• Tổng tải hoạt động thực tế.
• Những thiết bị hoạt động cùng thời điểm.
• Hệ số công suất của hệ thống.
• Dòng điện từng pha.
• Công suất và dòng khởi động của motor.
• Biến tần, soft starter hoặc thiết bị điện tử công suất lớn.
• Khả năng tăng thêm dây chuyền trong tương lai.

Với hệ thống công nghiệp lớn, dòng thực đo khi nhà máy chạy tải cao thường là dữ liệu rất quan trọng để kiểm tra phương án lựa chọn ổn áp.

Dòng Điện Đầu Ra Của NM-1000KII Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo:

I = S / (√3 × U)

Với công suất 1.000.000VA và điện áp đầu ra 380V:

I ≈ 1.519A

Như vậy, khi khai thác đủ công suất 1000KVA tại 380V, dòng điện lý thuyết có thể đạt khoảng 1.519A.

Ở mức dòng này, toàn bộ hệ thống phân phối điện phải được tính toán đồng bộ:

• Cáp lực: Cần căn cứ dòng tải, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
• Thanh cái: Phải đáp ứng khả năng chịu dòng và tản nhiệt khi vận hành liên tục.
• MCCB: Lựa chọn theo dòng vận hành, đặc tính tải và khả năng cắt ngắn mạch.
• Đầu cos, terminal: Cần đảm bảo diện tích tiếp xúc tốt và lực siết phù hợp.
• Tiếp địa: Thực hiện theo thiết kế an toàn điện của công trình.

Không nên lấy riêng con số 1.519A rồi sử dụng một tiết diện cáp cố định cho mọi công trình.

Nguyên Lý Hoạt Động Của NM-1000KII

NM-1000KII sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động. LiOA công bố thời gian đáp ứng khoảng 1-3 giây đối với model công suất này.

Quá trình điều chỉnh diễn ra theo trình tự:

• Theo dõi điện áp: Mạch điều khiển liên tục giám sát nguồn điện trong quá trình máy hoạt động.
• Xác định sai lệch: Hệ thống nhận biết điện áp đang cao hay thấp so với mức yêu cầu.
• Điều khiển Servo Motor: Tín hiệu được truyền tới động cơ Servo một chiều.
• Nâng hoặc hạ điện áp: Servo tác động lên cơ cấu điều áp theo hướng phù hợp.
• Ổn định đầu ra: Điện áp được đưa về quanh mức 380V trong phạm vi thiết kế.
• Tiếp tục giám sát: Chu trình tự động lặp lại khi nguồn điện tiếp tục thay đổi.

Ổn áp chỉ thực hiện điều chỉnh điện áp. Thiết bị không thay đổi tần số như biến tần và không duy trì nguồn điện khi mất lưới như UPS.

Điểm Nổi Bật Của Ổn Áp LiOA NM-1000KII

NM-1000KII hướng tới những hệ thống điện công nghiệp có phụ tải rất lớn nhưng nguồn đầu vào không thường xuyên sụt quá sâu. Trang sản phẩm chính thức của LiOA cũng công bố cấu tạo sử dụng dây đồng 99,99% và các chức năng bảo vệ tích hợp.

Một số điểm đáng chú ý:

• Công suất 1000KVA: Phù hợp với hệ thống điện tổng quy mô lớn khi phụ tải được tính toán đúng.
• Dải đầu vào 304V-420V: Thích hợp với nguồn điện tương đối gần mức 380V nhưng vẫn biến động theo tải.
• Đầu ra 380V ±2-3%: Phù hợp với nhiều loại máy móc công nghiệp sử dụng điện 3 pha.
• Servo Motor một chiều: Tự động nâng hoặc hạ điện áp khi nguồn thay đổi.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính của ổn áp Servo công suất lớn.
• Dây đồng 99,99%: Là thông tin LiOA công bố cho model.

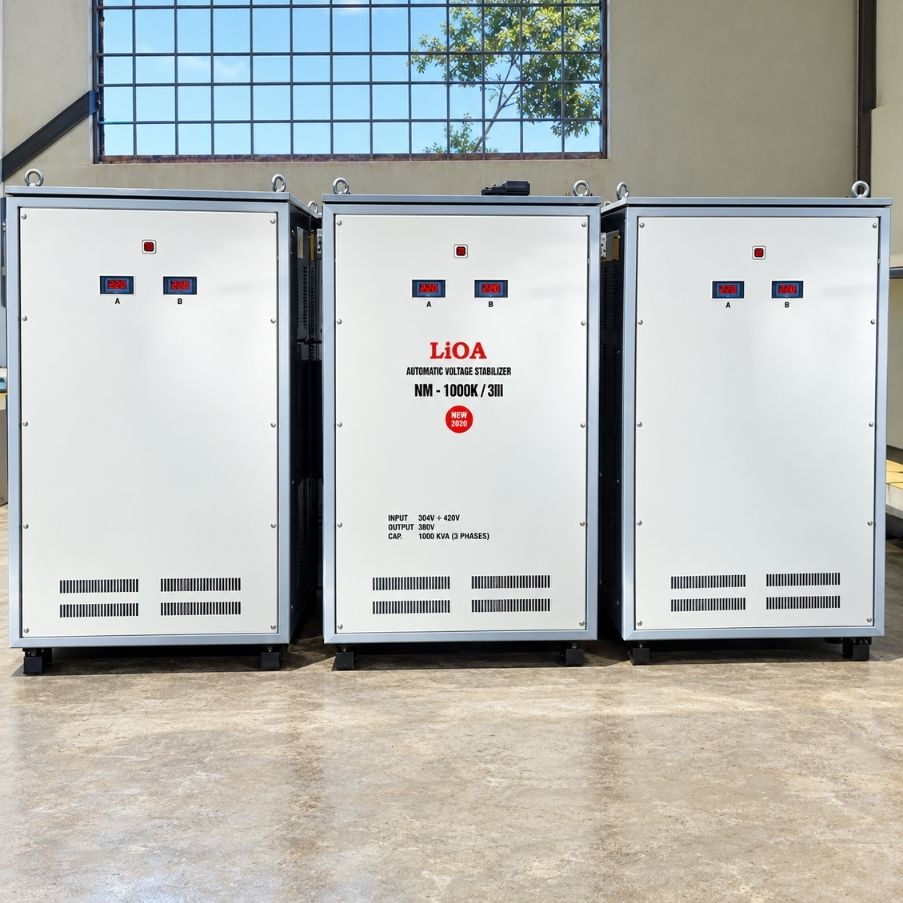

• Cấu hình ba cụm: Phù hợp với kết cấu của thiết bị ổn áp công suất rất lớn.
• Vận hành tự động: Giảm nhu cầu điều chỉnh thủ công khi nguồn điện biến động.

Giá trị chính của NM-1000KII là ổn định điện áp cho hệ thống, không nên xem thiết bị như một giải pháp trực tiếp giúp giảm tiền điện trong mọi trường hợp.

Khả Năng Bảo Vệ Của NM-1000KII

Theo thông tin LiOA công bố, NM-1000K/3II sử dụng aptomat hỗ trợ bảo vệ quá tải, ngắn mạch và được tích hợp mạch bảo vệ quá áp đầu ra.

Các chức năng chính gồm:

• Bảo vệ quá tải: Hỗ trợ đóng cắt khi dòng tải vượt điều kiện vận hành phù hợp.
• Bảo vệ ngắn mạch: Hỗ trợ xử lý khi phía tải xuất hiện dòng sự cố lớn.
• Bảo vệ quá áp đầu ra: Hỗ trợ ngắt khi điện áp đầu ra vượt ngưỡng thiết kế.
• Hỗ trợ đóng cắt: Thuận tiện trong quá trình vận hành, kiểm tra và bảo dưỡng.

Tuy nhiên, đối với hệ thống 1000KVA, ổn áp không nên là lớp bảo vệ duy nhất. Công trình vẫn cần phối hợp đúng MCCB tổng, MCCB nhánh, cáp lực, thanh cái, tiếp địa và các thiết bị bảo vệ khác.

NM-1000KII Phù Hợp Với Những Hệ Thống Điện Nào?

Với công suất 1000KVA và dải đầu vào 304V-420V, NM-1000KII phù hợp với những hệ thống điện 3 pha có tải rất lớn nhưng điện áp nguồn tương đối gần mức tiêu chuẩn.

Một số ứng dụng có thể cân nhắc:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi cấp tới các khu vực sản xuất.
• Dây chuyền tự động: Hỗ trợ duy trì điện áp ổn định hơn khi phụ tải thay đổi.
• Xưởng cơ khí: Cấp nguồn cho các nhóm máy gia công và motor công suất lớn.
• Máy CNC: Hỗ trợ ổn định nguồn chung khi tổng tải phù hợp.
• Máy nén khí: Cần tính thêm đặc tính dòng khởi động của motor.
• Hệ thống bơm công nghiệp: Phù hợp với tải động lực lớn khi đã được tính toán.
• Hệ thống HVAC: Cần xác định tải đồng thời của máy nén, bơm và quạt.
• Hệ thống điện tổng: Có thể bố trí trước các tủ phân phối tùy theo thiết kế công trình.

Không nên lựa chọn NM-1000KII chỉ bằng cách cộng toàn bộ công suất trên tem máy. Quan trọng hơn là xác định tải hoạt động đồng thời và dòng lớn nhất trong thực tế.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Với ổn áp công suất lớn, việc lắp đặt cần được chuẩn bị đồng bộ từ mặt bằng, phương án vận chuyển đến hệ thống cáp và thiết bị bảo vệ. Thi công đúng kỹ thuật ngay từ đầu giúp thiết bị vận hành ổn định hơn và hạn chế phát nhiệt tại các vị trí chịu dòng lớn.

Các hạng mục cần chú ý:

• Mặt bằng: Nền đặt máy cần chắc chắn, bằng phẳng, đủ khả năng chịu tải trọng của thiết bị và hạn chế rung lắc trong quá trình vận hành.
• Lối vận chuyển: Cần kiểm tra trước cửa, hành lang, lối đi và khoảng không để có thể đưa đầy đủ ba cụm máy vào vị trí.
• Nâng hạ: Nên sử dụng xe nâng, cẩu hoặc phương án chuyên dụng có tải trọng phù hợp để hạn chế va đập.
• Vị trí đặt máy: Khu vực lắp đặt nên khô ráo, thông thoáng, hạn chế bụi và thuận tiện cho bảo dưỡng.
• Cáp lực: Tính toán theo dòng tải thực tế, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
• MCCB: Lựa chọn theo dòng vận hành, đặc tính phụ tải và khả năng cắt ngắn mạch.
• Thanh cái: Đảm bảo khả năng chịu dòng lớn và điều kiện tản nhiệt phù hợp.
• Đầu cos, terminal: Thi công đúng kỹ thuật và kiểm tra lực siết để hạn chế phát nhiệt tại điểm tiếp xúc.
• Tiếp địa: Vỏ máy cần được nối PE theo thiết kế hệ thống điện.

Sau khi đấu nối, nên kiểm tra máy khi chưa mang tải, sau đó đưa phụ tải vào từng bước và theo dõi điện áp, dòng điện cũng như nhiệt độ tại các điểm nối. Với dòng điện lý thuyết có thể vượt 1.500A, phần đấu nối và nghiệm thu nên do nhân sự điện công nghiệp có chuyên môn thực hiện.
