Ổn Áp Lioa 3 Pha 1000KVA SH3-1000KII Dải 260V-430V

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V thể hiện phạm vi điện áp đầu vào mà SH3-1000KII được thiết kế để điều chỉnh. Đây là một trong những yếu tố quan trọng nhất khi lựa chọn ổn áp, bởi công suất lớn nhưng dải điện áp không phù hợp vẫn có thể khiến hệ thống vận hành không đúng yêu cầu.

Trong quá trình hoạt động:

• Nguồn điện giảm: Máy thực hiện nâng điện áp.
• Nguồn điện tăng: Hệ thống tự động hạ điện áp.
• Nguồn dao động: Servo liên tục hiệu chỉnh theo tín hiệu của mạch điều khiển.
• Đầu ra: Được đưa về quanh mức 380V trong phạm vi sai số thiết kế.

Theo LiOA, dải 260V-430V tương ứng khoảng 150V-248V theo điện áp pha. Đây là dải phù hợp với những hệ thống có điện áp biến động rộng hoặc thường xuyên bị tụt khi phụ tải tăng.

Tuy nhiên, không nên hiểu rằng máy luôn cấp đủ công suất định mức tại mọi mức điện áp đầu vào. Catalogue LiOA có đồ thị giới hạn công suất đầu ra theo điện áp nguồn, vì vậy khi nguồn thường xuyên nằm sát giới hạn thấp cần kiểm tra khả năng tải thực tế.

Công Suất 1000KVA Không Đồng Nghĩa Với 1000kW

SH3-1000KII có công suất định mức:

1000KVA = 1.000.000VA

Đây là công suất biểu kiến, không phải 1000kW. Khi cần xác định công suất thực theo kW phải xét thêm hệ số công suất cosφ của phụ tải.

Vì vậy, khi khảo sát hệ thống cần quan tâm:

• Tổng tải hoạt động đồng thời.
• Dòng điện thực tế từng pha.
• Hệ số công suất.
• Tỷ lệ tải motor.
• Dòng khởi động.
• Phương pháp khởi động.
• Tải điện tử và biến tần.
• Khả năng mở rộng dây chuyền sau này.

Với nhà máy quy mô lớn, không nên chỉ cộng toàn bộ số kW trên tem máy rồi dùng làm căn cứ duy nhất để lựa chọn ổn áp.

Dòng Điện Đầu Ra Của 1000KVA Tại 380V

Với hệ thống điện 3 pha:

I = S / (√3 × U)

Trong đó:

S = 1.000.000VA
U = 380V

Dòng điện lý thuyết khi khai thác đủ công suất vào khoảng:

I ≈ 1.519A

Đây là mức dòng rất lớn, vì vậy hệ thống điện đi kèm phải được tính toán đồng bộ.

Một số hạng mục cần đặc biệt chú ý:

• Cáp lực: Tính theo dòng tải, chiều dài tuyến, phương pháp đi dây và điều kiện nhiệt.
• Thanh cái: Cần đáp ứng khả năng chịu dòng và tản nhiệt trong thời gian dài.
• MCCB: Lựa chọn theo dòng làm việc, đặc tính tải và khả năng cắt ngắn mạch.
• Đầu cos: Phải ép đúng khuôn, đúng tiết diện và bảo đảm diện tích tiếp xúc.
• Terminal: Cần kiểm soát lực siết để hạn chế phát nhiệt cục bộ.
• Tiếp địa: Thực hiện đồng bộ theo thiết kế điện của công trình.

Không nên lấy riêng con số khoảng 1.519A rồi áp một tiết diện cáp cố định cho mọi nhà máy.

Nguyên Lý Hoạt Động Của Lioa 1000KVA 3 Pha SH3

SH3-1000KII sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động. LiOA công bố thời gian đáp ứng của model khoảng 1-3 giây.

Quá trình vận hành diễn ra theo trình tự:

• Giám sát điện áp đầu vào: Mạch điều khiển liên tục theo dõi trạng thái điện áp nguồn.
• Xác định sai lệch: Hệ thống phát hiện điện áp đang tăng hoặc giảm so với mức yêu cầu.
• Truyền tín hiệu tới Servo Motor: Bộ điều khiển phát lệnh để Servo tác động lên cơ cấu điều áp.
• Tự động nâng hoặc hạ áp: Máy điều chỉnh theo chiều phù hợp với trạng thái nguồn.
• Ổn định đầu ra: Điện áp được đưa về quanh mức 380V.
• Tiếp tục theo dõi: Chu trình được thực hiện liên tục khi nguồn tiếp tục biến động.

SH3-1000KII chỉ điều chỉnh điện áp, không thay đổi tần số như biến tần và không cấp điện dự phòng khi mất nguồn như UPS.

Khả Năng Điều Chỉnh Ba Pha Độc Lập

Theo thông tin LiOA công bố, SH3-1000K/3II có khả năng điều chỉnh ba pha độc lập. Đặc điểm này hữu ích trong hệ thống điện mà điện áp giữa các pha có mức chênh lệch nhất định.

Khả năng này phù hợp khi:

• Một pha thường thấp hơn hai pha còn lại.
• Phụ tải được phân bố trên nhiều khu vực khác nhau.
• Điện áp từng pha thay đổi theo thời điểm sản xuất.
• Nhiều nhóm tải lớn đóng, cắt không đồng thời.

Tuy nhiên, nếu một pha thường xuyên mất điện, tụt quá sâu hoặc dòng tải lệch quá lớn, cần kiểm tra lại nguồn cấp, cách phân bố tải, cáp và thiết bị đóng cắt thay vì chỉ dựa vào ổn áp.

Điểm Nổi Bật Của Ổn Áp LiOA 3 Pha SH3-1000KII

SH3-1000KII được thiết kế cho hệ thống điện công nghiệp quy mô lớn, nơi nguồn điện có thể biến động rộng và tải thay đổi đáng kể trong quá trình sản xuất.

Một số điểm đáng chú ý gồm:

• Công suất 1000KVA: Phù hợp với hệ thống điện tổng có phụ tải rất lớn khi được tính toán đúng.
• Dải 260V-430V: Thích hợp với nguồn điện có mức dao động rộng hoặc sụt tương đối sâu.
• Đầu ra 380V ±2-3%: Phù hợp với nhiều thiết bị điện công nghiệp 3 pha.
• Servo Motor một chiều: Tự động thực hiện nâng hoặc hạ điện áp khi nguồn thay đổi.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính của ổn áp Servo công suất lớn.
• Điều chỉnh ba pha độc lập: Hỗ trợ hệ thống có điện áp ba pha không hoàn toàn đồng đều.

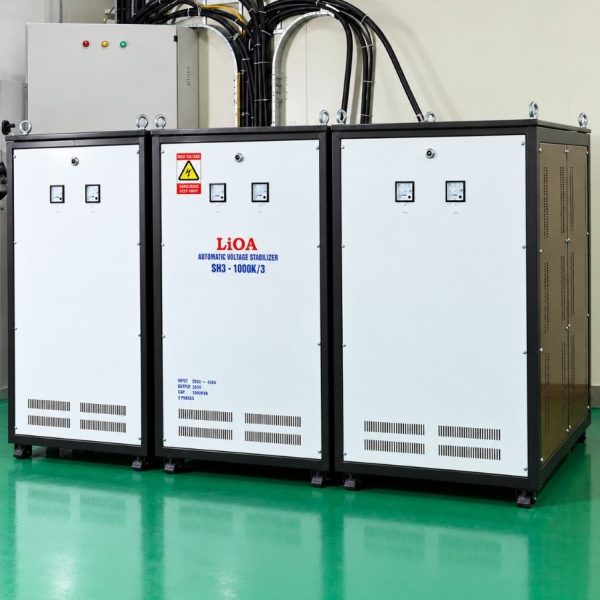

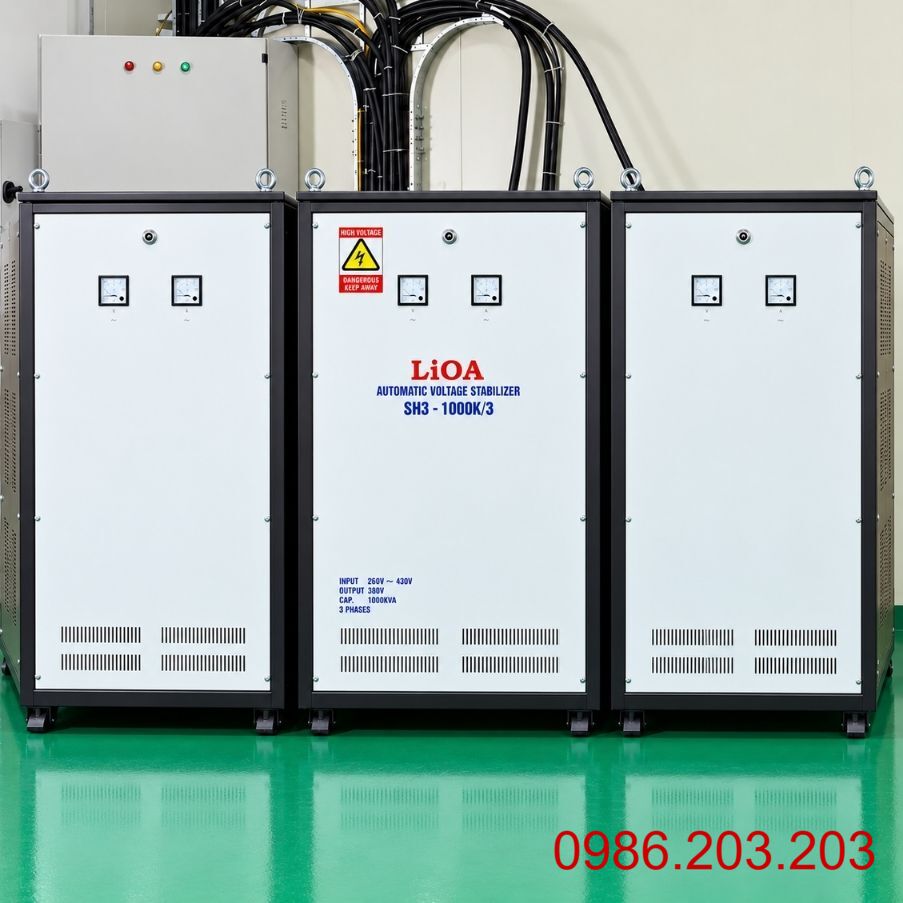

• Thiết kế ba cụm: Phù hợp với kết cấu của thiết bị công suất rất lớn.

Giá trị chính của SH3-1000KII là ổn định điện áp. Không nên coi máy là thiết bị trực tiếp giúp tiết kiệm điện trong mọi trường hợp.

Khả Năng Bảo Vệ Của SH3-1000KII

Theo LiOA, SH3-1000K/3II được tích hợp các chức năng liên quan đến bảo vệ quá tải, bảo vệ quá áp đầu vào và đóng ngắt điện chủ động.

Các chức năng chính gồm:

• Bảo vệ quá tải: Hỗ trợ đóng cắt khi tải vượt điều kiện vận hành phù hợp.
• Bảo vệ quá áp đầu vào: Hỗ trợ xử lý khi điện áp nguồn tăng cao bất thường.
• Đóng ngắt điện chủ động: Hỗ trợ vận hành, kiểm tra và bảo dưỡng.
• Ổn định điện áp tự động: Liên tục hiệu chỉnh khi điện áp thay đổi trong phạm vi thiết kế.

Với hệ thống 1000KVA, ổn áp không nên được xem là lớp bảo vệ duy nhất. Công trình vẫn cần được thiết kế đồng bộ về MCCB tổng, MCCB nhánh, bảo vệ ngắn mạch, cáp lực, thanh cái, tiếp địa và thiết bị đóng cắt.

SH3-1000KII Phù Hợp Với Những Hệ Thống Điện Nào?

SH3-1000KII phù hợp với hệ thống điện 3 pha 380V có tổng phụ tải rất lớn và điện áp nguồn thường xuyên biến động trong phạm vi rộng.

Một số ứng dụng có thể cân nhắc:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi phân phối tới các khu vực sản xuất.
• Dây chuyền tự động: Hỗ trợ duy trì nguồn ổn định hơn khi phụ tải thay đổi liên tục.
• Xưởng cơ khí: Phục vụ nhiều máy gia công và motor công suất lớn.
• Máy CNC: Hỗ trợ ổn định nguồn đầu vào khi tổng tải phù hợp.
• Máy nén khí: Cần tính thêm dòng khởi động của motor.
• Hệ thống bơm công nghiệp: Phù hợp với nhóm tải động lực lớn sau khi tính toán.
• Hệ thống HVAC: Cấp nguồn cho hệ thống máy nén, bơm và quạt có tổng tải cao.
• Hệ thống điện tổng: Có thể bố trí trước các tủ phân phối theo thiết kế công trình.

Điều quan trọng là xác định tải thực sự hoạt động đồng thời, không chỉ cộng toàn bộ công suất ghi trên tem máy.
