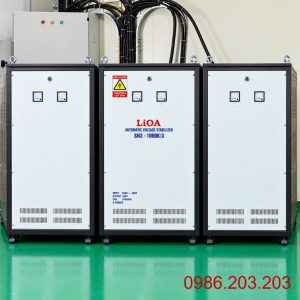

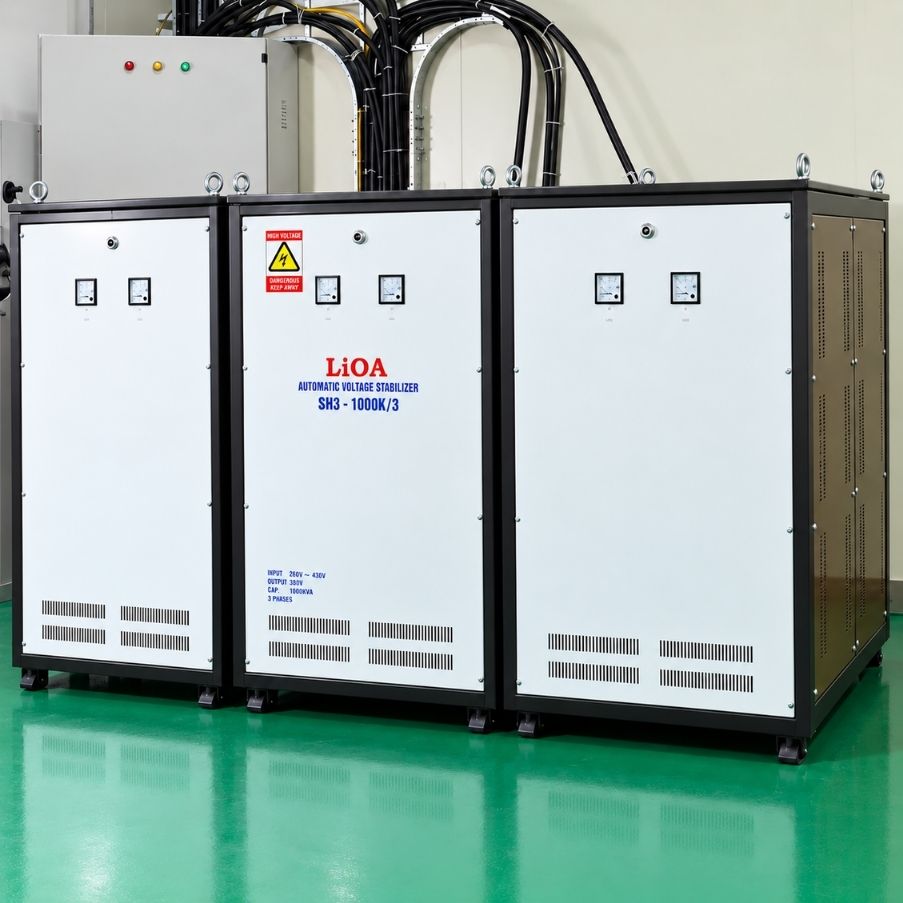

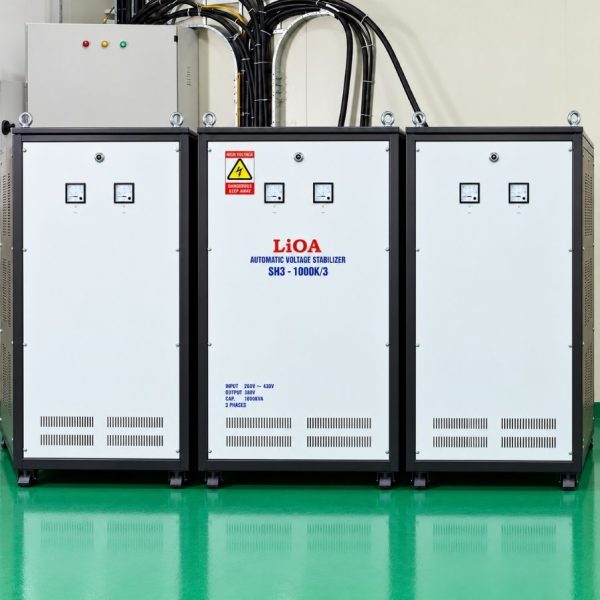

Ổn Áp Lioa 1000KVA 3 Pha SH3-1000KII Dải 260V Chính Hãng

Vì Sao Dải 260V-430V Là Điểm Quan Trọng Của SH3-1000KII?

Dải đầu vào 260V-430V cho phép SH3-1000KII làm việc với nguồn điện có mức dao động tương đối rộng. LiOA đồng thời công bố mức tương ứng khoảng 150V-248V theo điện áp pha.

Trong quá trình vận hành:

• Khi điện áp nguồn giảm: Máy tự động thực hiện nâng điện áp lên mức phù hợp.
• Khi điện áp nguồn tăng: Hệ thống chuyển sang chế độ hạ điện áp.
• Khi nguồn dao động liên tục: Servo Motor điều chỉnh theo tín hiệu từ bộ điều khiển.
• Khi nguồn trở về bình thường: Máy tiếp tục theo dõi và giữ đầu ra quanh 380V.

Dải 260V-430V phù hợp hơn với những nhà máy có điện yếu rõ rệt hoặc nguồn thay đổi mạnh theo phụ tải.

Tuy nhiên, nếu điện áp thường xuyên giảm rất sâu, cần kiểm tra thêm khả năng tải thực tế của ổn áp, nguồn cấp phía trước và hệ thống cáp. Không nên hiểu rằng chỉ cần điện áp còn nằm trong dải là máy luôn cung cấp đủ 1000KVA trong mọi điều kiện.

Công Suất 1000KVA Không Phải Là 1000kW

SH3-1000KII có công suất định mức:

1000KVA = 1.000.000VA

Đây là công suất biểu kiến, không đồng nghĩa với 1000kW. Khi quy đổi sang công suất thực cần xét đến hệ số công suất cosφ của phụ tải.

Do đó, khi lựa chọn ổn áp cho nhà máy cần đánh giá:

• Tổng tải thực sự hoạt động đồng thời.
• Dòng điện từng pha.
• Hệ số công suất của hệ thống.
• Tỷ lệ motor trong tổng tải.
• Dòng khởi động của motor.
• Phương pháp khởi động.
• Số lượng biến tần hoặc tải điện tử.
• Khả năng tăng tải trong tương lai.

Việc chỉ cộng toàn bộ số kW ghi trên tem thiết bị có thể dẫn tới lựa chọn chưa sát với điều kiện vận hành thực tế.

Dòng Điện Đầu Ra Của 1000KVA Tại 380V Khoảng Bao Nhiêu?

Với hệ thống điện 3 pha:

I = S / (√3 × U)

Trong đó:

• S = 1.000.000VA
• U = 380V

Dòng điện lý thuyết khi khai thác đủ công suất vào khoảng:

I ≈ 1.519A

Đây là dòng điện rất lớn. Vì vậy, hiệu quả của hệ thống 1000KVA không chỉ phụ thuộc vào ổn áp mà còn phụ thuộc trực tiếp vào phần phân phối điện.

Một số hạng mục cần đặc biệt chú ý:

• Cáp lực: Phải tính theo dòng tải, chiều dài tuyến và phương pháp đi dây.
• Thanh cái: Cần đáp ứng khả năng chịu dòng và tản nhiệt.
• MCCB: Lựa chọn theo dòng làm việc và khả năng cắt ngắn mạch của hệ thống.
• Đầu cos: Cần ép đúng khuôn, đúng tiết diện và đảm bảo tiếp xúc tốt.
• Terminal: Phải siết đúng lực để hạn chế điện trở tiếp xúc và phát nhiệt.
• Tiếp địa: Cần được thực hiện theo thiết kế điện của công trình.

Không nên lấy riêng mức dòng 1.519A để áp một loại cáp hay MCCB cố định cho mọi hệ thống.

Nguyên Lý Hoạt Động Của SH3-1000KII

SH3-1000KII sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động. Theo LiOA, thời gian đáp ứng của model này khoảng 1-3 giây.

Quá trình hoạt động diễn ra như sau:

• Giám sát điện áp đầu vào: Mạch điều khiển liên tục theo dõi nguồn điện 3 pha trong quá trình vận hành.
• Phân tích sai lệch: Khi điện áp cao hoặc thấp hơn mức yêu cầu, hệ thống xác định hướng cần điều chỉnh.
• Điều khiển Servo Motor: Bộ điều khiển truyền tín hiệu tới động cơ Servo một chiều.
• Nâng hoặc hạ điện áp: Servo tác động lên cơ cấu điều áp để hiệu chỉnh điện áp tương ứng.
• Ổn định đầu ra: Điện áp được đưa về quanh mức 380V trong phạm vi thiết kế.
• Tiếp tục giám sát: Chu trình được thực hiện tự động khi điện áp nguồn tiếp tục thay đổi.

Ổn áp điều chỉnh điện áp, không điều khiển tần số như biến tần và không cấp điện khi mất nguồn như UPS.

Điều Chỉnh Ba Pha Độc Lập Có Lợi Thế Gì?

LiOA công bố SH3-1000K/3II có khả năng điều chỉnh ba pha độc lập, phù hợp với những hệ thống mà điện áp giữa các pha không hoàn toàn đồng đều.

Đặc điểm này có ý nghĩa khi:

• Một pha thấp hơn hai pha còn lại: Hệ thống có thể điều chỉnh theo trạng thái riêng của từng pha.
• Phụ tải phân bố ở nhiều khu vực: Tải thay đổi có thể khiến điện áp giữa các pha chênh lệch.
• Nhà máy đóng cắt nhiều nhóm tải: Điện áp từng pha có thể biến động khác nhau trong quá trình sản xuất.
• Nguồn điện không cân bằng hoàn toàn: Máy có khả năng thích nghi tốt hơn so với cơ chế điều chỉnh đồng thời cả ba pha.

Tuy nhiên, điều chỉnh ba pha độc lập không đồng nghĩa với việc ổn áp tự cân bằng toàn bộ phụ tải. Nếu dòng một pha quá cao, cần kiểm tra lại cách phân bổ tải.

Điểm Nổi Bật Của Ổn Áp LiOA SH3-1000KII

SH3-1000KII được thiết kế cho những hệ thống công nghiệp có yêu cầu cao về công suất và phạm vi điện áp đầu vào.

Một số điểm nổi bật gồm:

• Công suất 1000KVA: Phù hợp với hệ thống điện tổng quy mô lớn khi được tính tải chính xác.
• Dải 260V-430V: Phù hợp với nguồn có mức biến động rộng hoặc sụt áp tương đối sâu.
• Đầu ra 380V ±2-3%: Phù hợp với nhiều loại thiết bị công nghiệp sử dụng nguồn 3 pha.
• Servo Motor một chiều: Tự động nâng hoặc hạ điện áp khi nguồn thay đổi.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính của ổn áp Servo công suất lớn.
• Điều chỉnh ba pha độc lập: Hỗ trợ tốt hơn khi nguồn ba pha có mức chênh lệch điện áp.
• Thiết kế công nghiệp: Phù hợp với các hệ thống điện tổng và dây chuyền công suất lớn.

Giá trị chính của SH3-1000KII nằm ở khả năng ổn định điện áp. Không nên coi ổn áp là thiết bị trực tiếp giúp giảm tiền điện trong mọi điều kiện.

Khả Năng Bảo Vệ Của Ổn Áp LiOA SH3-1000KII

Theo thông tin LiOA công bố, SH3-1000K/3II được tích hợp ba chức năng gồm bảo vệ quá tải, bảo vệ quá áp đầu vào và đóng ngắt điện chủ động.

Các chức năng đáng chú ý gồm:

• Bảo vệ quá tải: Hỗ trợ đóng cắt khi tải vượt điều kiện làm việc phù hợp của thiết bị.
• Bảo vệ quá áp đầu vào: Hỗ trợ xử lý khi nguồn điện tăng cao bất thường.
• Đóng ngắt điện chủ động: Thuận tiện hơn trong quá trình vận hành và kiểm tra.
• Ổn định điện áp tự động: Liên tục hiệu chỉnh khi nguồn tăng, giảm hoặc dao động.

Với hệ thống 1000KVA, ổn áp không nên là lớp bảo vệ duy nhất. Công trình vẫn cần tính toán đồng bộ MCCB tổng, MCCB nhánh, cáp lực, thanh cái, tiếp địa và thiết bị bảo vệ ngắn mạch.

SH3-1000KII Phù Hợp Với Những Công Trình Nào?

Công suất 1000KVA hướng sản phẩm tới nhóm công trình công nghiệp có tổng tải lớn và yêu cầu ổn định nguồn trước khi phân phối tới nhiều thiết bị.

Một số ứng dụng có thể cân nhắc:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi cấp tới các phân xưởng.
• Dây chuyền tự động: Hỗ trợ hạn chế ảnh hưởng của điện áp tăng giảm trong quá trình sản xuất.
• Xưởng cơ khí quy mô lớn: Cấp nguồn cho nhiều motor và máy gia công.
• Máy CNC: Hỗ trợ ổn định điện áp nguồn chung khi tổng tải phù hợp.
• Máy nén khí: Cần tính thêm dòng motor tại thời điểm khởi động.
• Hệ thống bơm công nghiệp: Phù hợp với nhóm phụ tải động lực lớn sau khi tính toán.
• Hệ thống HVAC: Có thể phục vụ các nhóm máy nén, bơm và quạt công suất lớn.
• Hệ thống điện tổng nhà máy: Có thể bố trí trước các tủ phân phối theo thiết kế điện.

Không nên lựa chọn SH3-1000KII chỉ vì công suất lớn. Máy chỉ phù hợp khi công suất, dải điện áp và đặc tính phụ tải đều đáp ứng yêu cầu.
